Свойства
| Версия | Штекер RJ45 с контактами со смещением изоляции, прямой, Cat.6A / Class EA (ISO/IEC 11801 2010), EIA/TIA T568 B |
| Заказ № | 1992860000 |

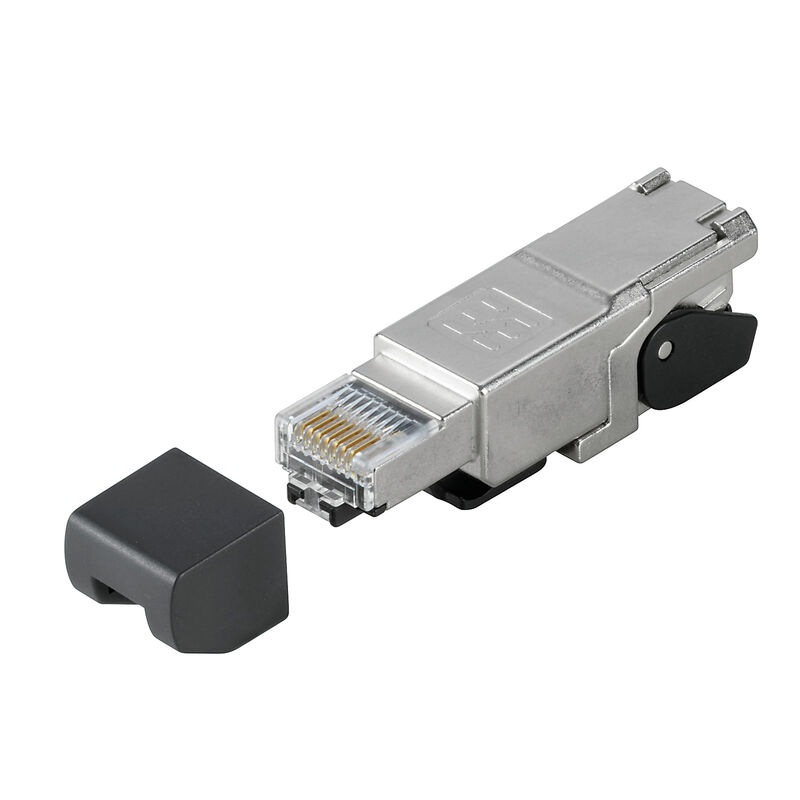

| Тип | IE-PS-RJ45-FH-180-B-1.1 |
| GTIN (EAN) | 4050118378108 |
| Кол. | 1 Штука |
| Масса нетто | 24 g |
| Рабочая температура | -40 °C...85 °C |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Направление выводов | прямой |
| Соединение 1 | RJ45 |
| Соединение 2 | Пробивка |
| Монтаж | EIA/TIA T568 B |
| Основной материал корпуса |
Цинковое литье под давлением
никелированный |
| Диаметр изоляции, мин. | 0,85 mm |
| Диаметр изоляции, макс. | 1,1 mm |
| Категория | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Поверхность контакта | Золото поверх никеля |
| Диаметр одножильного подсоединяемого провода | 0.41...0.51 mm |
| Сечение подсоединяемого проводника, одножильного (AWG) | AWG 26...AWG 24 |
| Диаметр гибкого подсоединяемого провода | 0.46...0.61 mm |
| Сечение подсоединяемого проводника, гибкого (AWG) | AWG 27...AWG 24 |
| Сечение подсоединяемого провода, чрезвычайно гибкого | 0.51, Требуется одобрение кабеля компанией Weidmüller |
| Сечение подсоединяемого провода, чрезвычайно гибкого (AWG) | AWG 26, Требуется одобрение кабеля компанией Weidmüller |
| Примечание: подсоединяемый провод — многожильный со сверхтонкими жилами | Требуется одобрение кабеля компанией Weidmüller |
| Диаметр оболочки, мин. | 5 mm |
| Диаметр оболочки, макс. | 9 mm |
| Экранирование | Сплошной корпус 360° |
| Вид защиты | IP20 |
| Циклы коммутации | 750 |
| Возможность повторного соединения | ≤ 4 циклов (с таким же сечением) |
| PoE / PoE+ | согласно IEEE 802.3at |
| Допустимая токовая нагрузка при 50 °C | 1 A |
| Прочность изоляции | ≥ 500 MΩ |
| Сопротивление контакта | ≤ 20 mΩ |
| Электрическая прочность, контакт / контакт | ≥ 1000 V AC/DC |
| Электрическая прочность, контакт / экран | ≥ 1500 V AC/DC |
| Вилочный разъем, стандарт | IEC 60603-7-51 |
| Сертификат № (cULus) | E471884 |
| Сертификат № (DNV) | TAE00003EW |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_257172) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1992860000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1992860000) |
| Пользовательская документация |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_67972) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| Брошюры |
[MB FREECONCONTACT EN](http://download.weidmueller.com/asset/download/file/38173)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC001121 |
| ETIM 7.0 | EC001121 |
| ETIM 8.0 | EC001121 |
| ETIM 9.0 | EC001121 |
| ECLASS 9.0 | 27-44-03-90 |
| ECLASS 9.1 | 27-44-03-90 |
| ECLASS 10.0 | 27-44-03-90 |
| ECLASS 11.0 | 27-44-03-90 |
| ECLASS 12.0 | 27-44-03-90 |
| ECLASS 13.0 | 27-44-03-90 |
| ECLASS 14.0 | 27-44-03-90 |
| Сертификаты |   |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cULus) | E471884 |
