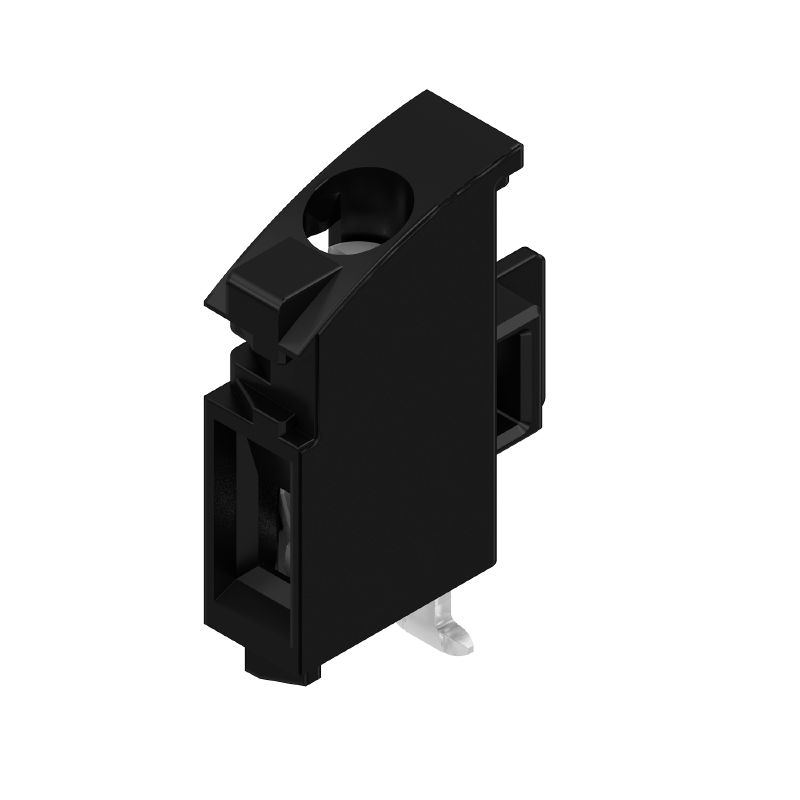

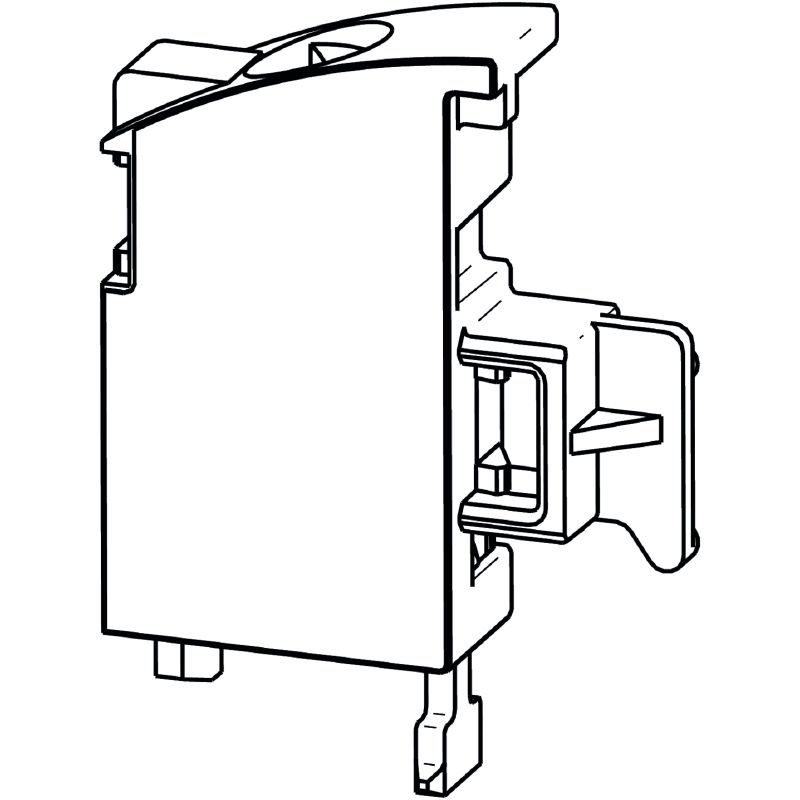

LHZ-SMT L 1.5SN BK RL
Клемма печатной платы, Соединительный элемент, левый, Блочная конструкция, с боковой стороны закрыто, Соединение под пайку THR, 0.00 mm, Количество полюсов: 1, Длина штифта для припайки (l): 1.5 mm, луженые, черный, Tape
№ продукта
2418580000
Свойства
| Версия | Клемма печатной платы, Соединительный элемент, левый, Блочная конструкция, с боковой стороны закрыто, Соединение под пайку THR, 0.00 mm, Количество полюсов: 1, Длина штифта для припайки (l): 1.5 mm, луженые, черный, Tape |
| Заказ № | 2418580000 |
| Тип | LHZ-SMT L 1.5SN BK RL |
| GTIN (EAN) | 4032248984350 |
| Кол. | 432 Штука |
| Продуктное отношение |
IEC: 500 V / 0.2 - 2.5 mm² UL: 300 V / 10 A / AWG 26 - AWG 14 |
| Упаковка | Tape |
| Глубина | 23,49 mm |
| Глубина (дюймов) | 0,925 inch |
| Высота | 16,98 mm |
| Высота (в дюймах) | 0,669 inch |
| Высота, мин. | 4,3 mm |
| Ширина | 6 mm |
| Ширина (в дюймах) | 0,236 inch |
| Масса нетто | 3,317 g |
| Температура при длительном использовании, макс. | 120 °C |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Серия изделия | OMNIMATE Housing — серия CH20M6 |
| Вид соединения | Винтовое соединение |
| Метод проводного соединения | Винтовое соединение |
| Шаг в мм (P) | 0 mm |
| Направление вывода кабеля | 90° |
| Количество полюсов | 1 |
| Количество рядов | 1 |
| Количество полюсных рядов | 1 |
| Защита от прикосновения согласно DIN VDE 0470 | IP 20 с проникновением |
| Вид защиты | IP20 |
| Длина зачистки изоляции | 6 mm |
| Момент затяжки, мин. | 0,4 Nm |
| Момент затяжки, макс. | 0,5 Nm |
| Зажимной винт | M 3 |
| Лезвие отвертки | 0,6 x 3,5 |
| Лезвие отвертки стандартное | DIN 5264 |
| Изоляционный материал | LCP |
| Цветовой код | черный |
| Таблица цветов (аналогич.) | RAL 9011 |
| Группа изоляционного материала | IIIa |
| Сравнительный показатель пробоя (CTI) | 175 ≤ CTI <400 |
| Moisture Level (MSL) | 1 |
| Класс пожаростойкости UL 94 | V-0 |
| Поверхность контакта | луженые |
| Покрытие | никелированный |
| Температура хранения, мин. | -40 °C |
| Температура хранения, макс. | 70 °C |
| Рабочая температура, мин. | -40 °C |
| Рабочая температура, макс. | 120 °C |
| Температурный диапазон монтажа, мин. | -25 °C |
| Температурный диапазон монтажа, макс. | 120 °C |
| Диапазон зажима, мин. | 0,13 mm² |
| Диапазон зажима, макс. | 2,5 mm² |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 14 |
| Одножильный, мин. H05(07) V-U | 0,2 mm² |
| Одножильный, макс. H05(07) V-U | 2,5 mm² |
| Многожильный, мин. H07V-R | 1,5 mm² |
| многожильный, макс. H07V-R | 2,5 mm² |
| Гибкий, мин. H05(07) V-K | 0,2 mm² |
| Гибкий, макс. H05(07) V-K | 2,5 mm² |
| С наконечником DIN 46 228/4, мин. | 0,25 mm² |
| С наконечником DIN 46 228/4, макс. | 2,5 mm² |
| с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин. | 0,2 mm² |
| С кабельным наконечником согласно DIN 46 228/1, макс. | 2,5 mm² |
| Текст ссылки |
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P) |
| пройдены испытания по стандарту |
IEC 60664-1
IEC 61984 |
| Номинальный ток, макс. кол-во контактов (Tu = 20 °C) | 13 A |
| Номинальный ток, макс. кол-во контактов (Tu = 40 °C) | 13 A |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2 | 500 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2 | 320 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3 | 250 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2 | 4 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2 | 4 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3 | 4 kV |
| Номинальное напряжение (группа использования B/CSA) | 300 V |
| Номинальное напряжение (группа использования D/CSA) | 300 V |
| Номинальный ток (группа использования B/CSA) | 10 A |
| Номинальный ток (группа использования D/CSA) | 10 A |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 14 |
| Институт (cURus) | CURUS |
| Сертификат № (cURus) | E60693 |
| Номинальное напряжение (группа использования B/UL 1059) | 300 V |
| Номинальное напряжение (группа использования D/UL 1059) | 300 V |
| Номинальный ток (группа использования B/UL 1059) | 10 A |
| Номинальный ток (группа использования D/UL 1059) | 10 A |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 14 |
| Разделительное расстояние, мин. | 1,6 mm |
| Расстояние утечки, мин. | 2,4 mm |
| Ссылка на утвержденные значения | В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении. |
| Группа изоляционного материала | IIIa |
| Изоляционный материал | LCP |
| Класс пожаростойкости UL 94 | V-0 |
| Материал | Пластмасса |
| Сравнительный показатель пробоя (CTI) | 175 ≤ CTI <400 |
| Вид защиты | IP20 |
| Таблица цветов (аналогич.) | RAL 9011 |
| Цветовой код | черный |
| Соответствие IPC | Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу. |
| Технические данные |
[CAD data -- PCB Reference Layout](https://mdcop.weidmueller.com/mediadelivery/asset/900_73555)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_85935) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2418580000) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| Брошюры |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
| ETIM 8.0 | EC002643 |
| ETIM 9.0 | EC002643 |
| ECLASS 9.0 | 27-44-04-01 |
| ECLASS 9.1 | 27-44-04-01 |
| ECLASS 10.0 | 27-44-04-01 |
| ECLASS 11.0 | 27-46-01-01 |
| ECLASS 12.0 | 27-46-01-01 |
| ECLASS 13.0 | 27-46-01-01 |
| ECLASS 14.0 | 27-46-01-01 |
| Сертификаты |  |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cURus) | E60693 |
