LM 5.08/18/90 3.5SN OR BX
Imagen de producto

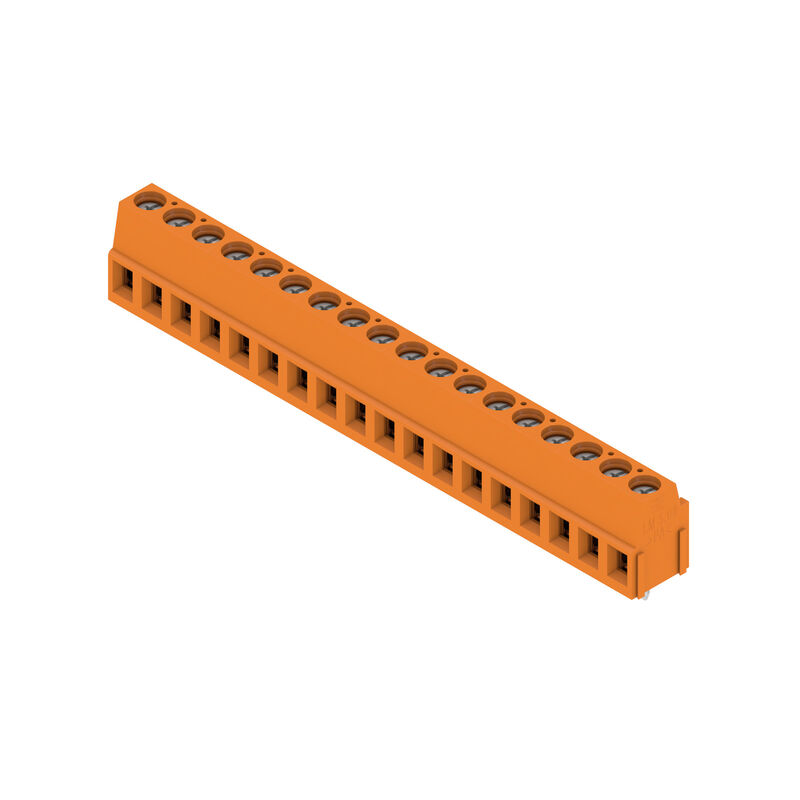

LM 5.08/18/90 3.5SN OR BX
Imagen de producto

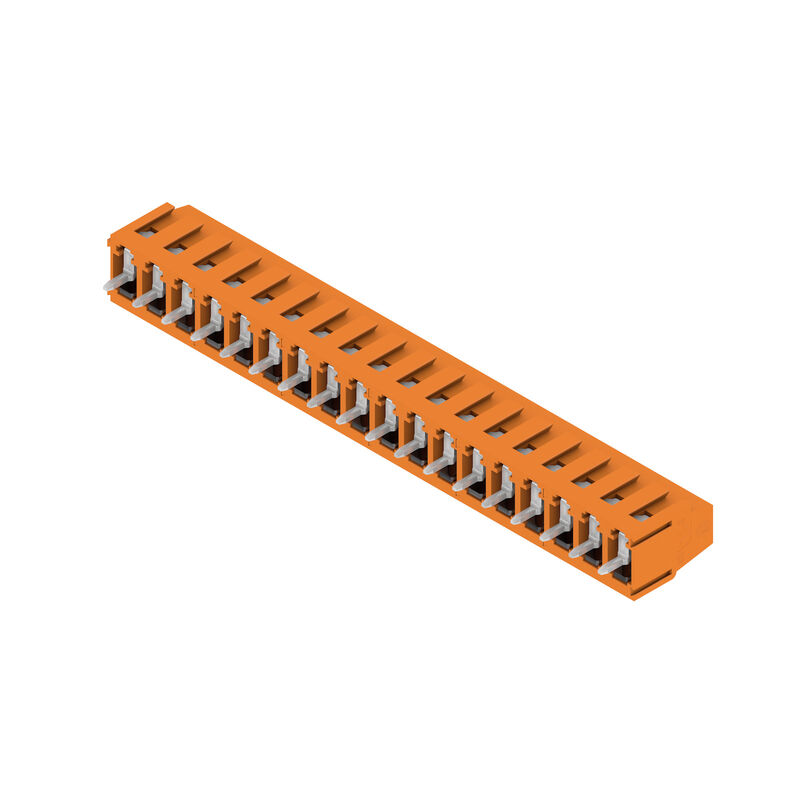

LM 5.08/18/90 3.5SN OR BX
Dimensional drawing
LM 5.08/18/90 3.5SN OR BX
Graph
Derating curve valid for 5.00 & 5.08 pitch

LM 5.08/18/90 3.5SN OR BX

PCB 단자대, 5.08 mm, 극 수: 18, 90°, 솔더 핀 길이(l): 3.5 mm, 주석 도금, 주황색, 클램프 요크 결선, 클램프 범위, 최대 : 2.5 mm², 박스

N.º de artículo 9994270000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 3 Productos relacionados 23
Tanúsítványok 일반 주문 데이터 Méretek és tömegek 환경 제품 규정 준수 Parametri del sistema Dati del materiale Csatlakoztatható vezetékek Données nominales selon CEI Dati di dimensionamento secondo CSA Datos nominales según UL 1059 Imballaggio Testy typu Ważna informacja Klasyfikacje

Tanúsítványok

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

일반 주문 데이터

Version
PCB 단자대, 5.08 mm, 극 수: 18, 90°, 솔더 핀 길이(l): 3.5 mm, 주석 도금, 주황색, 클램프 요크 결선, 클램프 범위, 최대 : 2.5 mm², 박스
Order No.
9994270000
Type
LM 5.08/18/90 3.5SN OR BX
GTIN (EAN)
4032248376452
Qty.
18 Pieza
Valores característicos del producto
IEC: 630 V / 17.5 A / 0.2 - 2.5 mm²
UL: 300 V / 15 A / AWG 24 - AWG 14
Embalaje
Caja

Méretek és tömegek

Depth
10 mm
Depth (inches)
0,394 inch
Height
17,3 mm
Wysokość (cale)
0,681 inch
Najmniejsza wysokość montażu
13,8 mm
Width
91,99 mm
Anchura (pulgadas)
3,622 inch
Net weight
25,9 g

환경 제품 규정 준수

RoHS Compliance Status
준수, 예외 미존재
REACH SVHC
No SVHC above 0.1 wt%

Parametri del sistema

Product family
OMNIMATE信号 – シリーズLM
Wire connection method
Przyłącze z jarzmem
Mounting onto the PCB
THT lödanslutning
Conductor outlet direction
90°
Pitch in mm (P)
5,08 mm
Pitch in inches (P)
0,2 "
Number of poles
18
Pin series quantity
1
Fitted by customer
Sí
Número de series
1
Max. adjacent poles per row
24
Solder pin length (l)
3,5 mm
Solder pin dimensions
0,95 x 0,8 mm
Solder eyelet hole diameter (D)
1,3 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
Number of solder pins per pole
1
Screwdriver blade
0,6 x 3,5
Punta de destornillador normativa
DIN 5264
Par de apriete, min.
0,4 Nm
Par de apriete, max.
0,5 Nm
Tornillo de apriete
M 2,5
Longitud de desaislado
6 mm
L1 en mm
86,36 mm
L1 en pulgadas
3,4 "
Protección contra contacto según DIN VDE 0470
IP 20
Protección contra contacto según DIN VDE 57106
protección de dedos
Tipo de protección
IP20
Resistencia de paso
1,20 mΩ

Dati del materiale

Insulating material
Wemid (PA)
Colour
orange
Colour chart (similar)
RAL 2000
Insulating material group
I
Comparative Tracking Index (CTI)
≥ 600
UL 94 flammability rating
V-0
Contact material
Aleación de Cu
Contact surface
estañado
Coating
1-3 μm Ni
4-6 μm SN
Tinning type
mate
Layer structure of solder connection
1...3 µm Ni / 4...6 µm Sn mate
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
120 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
120 °C

Csatlakoztatható vezetékek

Clamping range, min.
0,2 mm²
Clamping range, max.
2,5 mm²
Wire connection cross section AWG, min.
AWG 24
Wire connection cross section AWG, max.
AWG 14
Solid, min. H05(07) V-U
0,2 mm²
Solid, max. H05(07) V-U
2,5 mm²
Flexible, min. H05(07) V-K
0,2 mm²
Flexible, max. H05(07) V-K
2,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,25 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
1,5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,25 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
1,5 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2,4 mm x 1,5 mm; 1,9mm
Clampable conductor
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        8 mm
    • Terminal tubular recomendado:
      0409500000
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0282600000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,75 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        8 mm
    • Terminal tubular recomendado:
      0409600000
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0282700000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      1 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        8 mm
    • Terminal tubular recomendado:
      0409700000
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0372600000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,25 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        8 mm
    • Terminal tubular recomendado:
      9025740000
    • Longitud de desaislado:
      • nominal:
        5 mm
    • Terminal tubular recomendado:
      9018910000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,34 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        8 mm
    • Terminal tubular recomendado:
      9025750000
Reference text
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)

Données nominales selon CEI

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Rated current at min. number of poles (Tu = 20 °C)
17,5 A
Rated current, max. number of poles (Tu=20°C)
16 A
Rated current, min. number of poles (Tu=40°C)
17,5 A
Rated current at max. number of poles (Tu = 40 °C)
14,2 A
Rated voltage for surge voltage class (pollution degree II/2)
630 V
Rated voltage for surge voltage class (pollution degree III/2)
320 V
Rated voltage for surge voltage class (pollution degree III/3)
250 V
Rated impulse voltage for surge voltage class (pollution degree II/2)
4 kV
Rated impulse voltage for surge voltage class (pollution degree III/2)
4 kV
Rated impulse voltage for surge voltage class (contamination degree III/3)
4 kV
Short-time withstand current resistance
3 x 1s mit 120 A

Dati di dimensionamento secondo CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1815154
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
18 A
Rated current (Use group D / CSA)
10 A
Wire cross-section, AWG, min.
AWG 24
Wire cross-section, AWG, max.
AWG 14
Reference to approval values
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Datos nominales según UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
15 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 24
Wire cross-section, AWG, max.
AWG 14
Reference to approval values
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Imballaggio

Packaging
Box
VPE length
30 mm
VPE width
80 mm
VPE height
150 mm

Testy typu

Test: Durability of markings
  • Standard:
    DIN EN 60512-1-1 / 01.03
  • Test:
    znacznik początku, identyfikacja typu, raster, typ materiału, znacznik zatwierdzenia UL, znacznik atestu CSA, wytrzymałość
  • Ocena:
    dostępny
Test: Clampable cross section
  • Estándar:
    DIN EN 60999-1, secciones 7 y 9.1 / 12.00, DIN EN 60947-1, sección 8.2.4.5.1 / 12.02
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      rígido de 0,2 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,2 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      rígido de 2,5 mm²
    • Tipo de conductor y sección de conductor:
      AWG 24/1
    • Tipo de conductor y sección de conductor:
      AWG 24/19
    • Tipo de conductor y sección de conductor:
      AWG 14/1
    • Tipo de conductor y sección de conductor:
      AWG 14/19
  • Evaluación:
    superado
Test for damage to and accidental loosening of conductors
  • Estándar:
    DIN EN 60999-1, sección 9.4 / 12.00
  • Requerimiento:
    0,2 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,25 mm²
    • Tipo de conductor y sección de conductor:
      AWG 24/1
    • Tipo de conductor y sección de conductor:
      AWG 24/19
  • Evaluación:
    superado
  • Requerimiento:
    0,3 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      rígido de 0,5 mm²
  • Evaluación:
    superado
  • Requerimiento:
    0,4 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      semirrígido de 1,5 mm²
  • Evaluación:
    superado
  • Requerimiento:
    0,7 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      rígido de 2,5 mm²
    • Tipo de conductor y sección de conductor:
      AWG 14/1
    • Tipo de conductor y sección de conductor:
      AWG 14/19
  • Evaluación:
    superado
Pull-out test
  • Estándar:
    DIN EN 60999-1, sección 9.5 / 12.00
  • Requerimiento:
    ≥10 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,25 mm²
    • Tipo de conductor y sección de conductor:
      AWG 24/1
    • Tipo de conductor y sección de conductor:
      AWG 24/19
  • Evaluación:
    superado
  • Requerimiento:
    ≥20 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H05V-U0.5
  • Evaluación:
    superado
  • Requerimiento:
    ≥40 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H07V-K1.5
  • Evaluación:
    superado
  • Requerimiento:
    ≥50 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H07V-U2.5
    • Tipo de conductor y sección de conductor:
      AWG 14/1
    • Tipo de conductor y sección de conductor:
      AWG 14/19
  • Evaluación:
    superado

Ważna informacja

IPC conformity
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Notes
  • Rated current related to rated cross-section & min. No. of poles.
  • Wire end ferrule without plastic collar to DIN 46228/1
  • Wire end ferrule with plastic collar to DIN 46228/4
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Klasyfikacje

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
