LSF-SMT 5.08/12/135 1.5SN BK TU

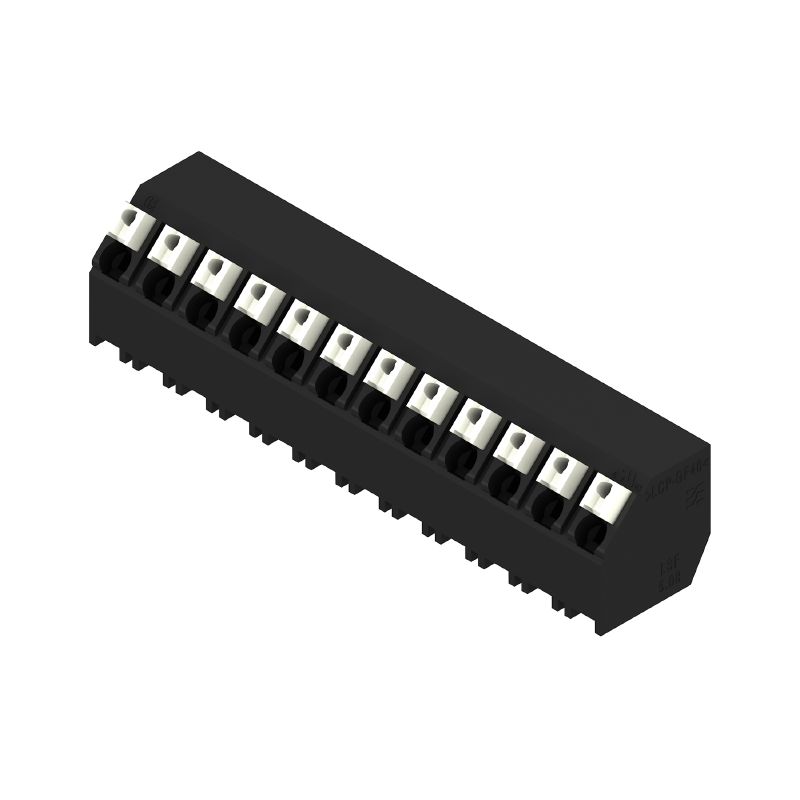

Illustration du produit
LSF-SMT 5.08/12/135 1.5SN BK TU
Illustration du produit
LSF-SMT 5.08/12/135 1.5SN BK TU
Dimensional drawing
LSF-SMT 5.08/12/135 1.5SN BK TU
Graph
LSF-SMT 5.08/12/135 1.5SN BK TU
Graph
LSF-SMT 5.08/12/135 1.5SN BK TU
Graph
LSF-SMT 5.08/12/135 1.5SN BK TU
Graph

LSF-SMT 5.08/12/135 1.5SN BK TU

Morsetti per circuito stampato, 5.08 mm, Numero di poli: 12, 135°, Lunghezza spina a saldare (l): 1.5 mm, nero, PUSH IN con attuatore, Campo di sezioni, max. : 1.5 mm², Tube

Cikkszám 1884830000
Adatlap letöltése Mérnöki támogatás Termékletöltések
Kapcsolódó termékek 36
Osvědčení Dati generali per l’ordinazione Rozměry a hmotnosti Températures Environmental Product Compliance System parameters Údaje o materiálu Vodiče vhodné k připojení Rated data acc. to IEC Jmenovité údaje podle CSA UL 1059に準拠した公称データ Packing Типовые испытания Важное примечание Klassificeringar

Osvědčení

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

Dati generali per l’ordinazione

Versión
Morsetti per circuito stampato, 5.08 mm, Numero di poli: 12, 135°, Lunghezza spina a saldare (l): 1.5 mm, nero, PUSH IN con attuatore, Campo di sezioni, max. : 1.5 mm², Tube
Código
1884830000
Tipo
LSF-SMT 5.08/12/135 1.5SN BK TU
GTIN (EAN)
4032248489404
Cantidad
9 items
Parametri prodotto
IEC: 500 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 12 A / AWG 28 - AWG 14
Imballaggio
Tube

Rozměry a hmotnosti

Profundidad
12.7 mm
Profundidad (pulgadas)
0,5 inch
Altura
14.4 mm
Bygghöjd (tum)
0,567 inch
Höjd lägstbyggande
12.9 mm
Anchura
60.08 mm
Width (inches)
2,365 inch
Peso neto
13.778 g

Températures

Température d'utilisation permanente, max.
120 °C

Environmental Product Compliance

Estado de cumplimiento de la directiva RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%
Huella de carbono del producto
  • Du berceau à la porte:
    0.127 kg CO2 eq.

System parameters

Familia del producto
OMNIMATE Signal - řada LSF
Técnica de conexión de conductores
PUSH IN med manöverknapp
Montaje sobre placas c.i.
THT/THR solder connection
Dirección de salida de conductor
135°
Paso en mm (P)
5,08 mm
Paso en pulgadas (P)
0,2 "
Número de polos
12
Número de filas de polos
1
disponible por parte del cliente
Nie
Antal rader
1
Longitud del terminal de soldadura (l)
1,5 mm
Tolerancia de longitud del pin de soldadura
+0,1 / -0,3 mm
Dimensiones del pin de soldadura
0,35 x 0,8 mm
Dimensiones del pin de soldadura = d tolerancia
0 / -0,1 mm
Diámetro de la perforación (D)
1,1 mm
Forrasztószem lyukátmérő tűrés (D)
+ 0,1 mm
Número de terminales de soldadura por polo
2
Csupaszolási hossz
8 mm
L1, mm
55,88 mm
L1, inch
2,2 "
Érintésvédelem a DIN VDE 0470 szerint
IP 20
Érintésvédelem a DIN VDE 57 106 szerint
Ujjak számára biztonságos
Védelmi osztály
IP20
Térfogati ellenállás
1,60 mΩ

Údaje o materiálu

Materiales aislantes
LCP GF
Color
black
Color componentes de accionamiento
vit
Carta de colores (similar)
RAL 9011
Grupo de materiales aislantes
IIIa
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 175
Moisture Level (MSL)
1
Grado inflamabilidad según UL 94
V-0
Material de contacto
Cu-ötvözet
Estructura de capas de la conexión por soldadura
4...6 µm Sn matt
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
120 °C
Hőmérsékleti tartomány, telepítés, min.
-30 °C
Hőmérsékleti tartomány, telepítés, max.
120 °C

Vodiče vhodné k připojení

Sección de embornado, mín.
0,13 mm²
Sección de embornado, máx.
1,5 mm²
Sección de conexión del conductor AWG, min.
AWG 28
Sección de conexión del conductor AWG, máx.
AWG 14
Rígido, mín. H05(07) V-U
0,2 mm²
Rígido, máx. H05(07) V-U
1,5 mm²
Flexible, mín. H05(07) V-K
0,2 mm²
Flexible, máx. H05(07) V-K
1,5 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.
0,25 mm²
con term. tub. con aislamiento DIN 46 228/4,máx
0,75 mm²
con terminal tubular, DIN 46228 pt 1, mín.
0.25 mm²
con terminal tubular según DIN 46 228/1, máx.
1,5 mm²
Conductor embornable
  • Vezetékcsatlakozás keresztmetszete:
    • névleges:
      0,25 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      9025760000
  • Vezetékcsatlakozás keresztmetszete:
    • névleges:
      0,34 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      9025770000
  • Vezetékcsatlakozás keresztmetszete:
    • névleges:
      0,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      0690700000
  • Vezetékcsatlakozás keresztmetszete:
    • névleges:
      0,75 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      9021040000
Hivatkozási szöveg
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P)

Rated data acc. to IEC

testado según la norma
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
17,5 A
Corriente nominal, número de polos máx. (Tu=20 °C)
17,5 A
Corriente nominal, número de polos mín. (Tu=40 °C)
17,5 A
Corriente nominal, número de polos máx. (Tu=40 °C)
15 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
500 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
320 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
250 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
4 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
4 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
4 kV
Resistencia a corrientes de corta duración
3 x 1s mit 80 A

Jmenovité údaje podle CSA

Instituto (CSA)
CSA
Núm. de certificación (CSA)
200039-1664286
Tensión nominal (Use Group B / CSA)
300 V
Tensión nominal (Use group D / CSA)
300 V
Intensidad nominal (Use Group B / CSA)
10 A
Intensidad nominal (Use Group D / CSA)
10 A
Sección de conexión del conductor AWG, mín.
AWG 28
Sección de conexión del conductor AWG, máx.
AWG 14
Referencia para valores de homologación
A megadott adatok maximális értékek - lásd a tanúsítványt.

UL 1059に準拠した公称データ

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
300 V
Intensidad nominal (Use Group B / UL 1059)
12 A
Intensidad nominal (Use Group D / UL 1059)
10 A
Sección de conexión del conductor AWG, mín.
AWG 28
Sección de conexión del conductor AWG, máx.
AWG 14
Referencia para valores de homologación
A megadott adatok maximális értékek - lásd a tanúsítványt.

Packing

Embalaje
Tube
Longitud de VPE
555 mm
Anchura VPE
22 mm
Altura de VPE
17 mm
Resistencia superficial
Rs = 109 - 1012 Ω

Типовые испытания

Prueba: durabilidad de los marcajes
  • Стандарт:
    DIN EN 60512-1-1 / 01.03
  • Испытание:
    отметка о происхождении, обозначение типа, шаг, сертификация и маркировка UL, прочность
  • Оценивание:
    доступно
Prueba: sección ajustable
  • Estándar:
    DIN EN 60999-1, secciones 7 y 9.1 / 12.00, DIN EN 60947-1, sección 8.2.4.5.1 / 12.02
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      rígido de 0,14 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,14 mm²
    • Tipo de conductor y sección de conductor:
      rígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      AWG 24/1
    • Tipo de conductor y sección de conductor:
      AWG 24/19
    • Tipo de conductor y sección de conductor:
      AWG 16/1
    • Tipo de conductor y sección de conductor:
      AWG 16/19
  • Evaluación:
    superado
Prueba de daños y liberación accidental de conductores
  • Norme:
    DIN EN 60999-1 section 9.4 / 12.00
  • Requirement:
    0.2 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 28/1
    • Type of conductor and conductor cross-section:
      AWG 28/19
  • Evaluation:
    passed
  • Requirement:
    0.3 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      stranded 0.25 mm²
    • Type of conductor and conductor cross-section:
      solid 0.5 mm²
  • Evaluation:
    passed
  • Requirement:
    0.4 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 1.5 mm²
    • Type of conductor and conductor cross-section:
      stranded 1.5 mm²
    • Type of conductor and conductor cross-section:
      AWG 16/1
    • Type of conductor and conductor cross-section:
      AWG 16/19
  • Evaluation:
    passed
Prueba de extracción
  • Standard:
    DIN EN 60999-1 sezione 9.5 / 12.00
  • Requisito:
    ≥10 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      AWG 24/1
    • Tipo di cavo e sezione del cavo:
      AWG 24/19
  • Valutazione:
    passato
  • Requisito:
    ≥20 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      semirigido 0,25 mm²
    • Tipo di cavo e sezione del cavo:
      H05V-U0.5
  • Valutazione:
    passato
  • Requisito:
    ≥40 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H07V-U1.5
    • Tipo di cavo e sezione del cavo:
      H07V-K1.5
    • Tipo di cavo e sezione del cavo:
      AWG 16/1
    • Tipo di cavo e sezione del cavo:
      AWG 16/19
  • Valutazione:
    passato

Важное примечание

Conformidad con IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Notas
  • Additional push button colours on request
  • Operating force of slider max. 40 N
  • Rated current related to rated cross-section & min. No. of poles.
  • Wire end ferrule with plastic collar to DIN 46228/4
  • Wire end ferrule without plastic collar to DIN 46228/1
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • Crimping shape "A" for wire end ferrules with PZ 6/5 crimping tool recommended.
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Klassificeringar

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
