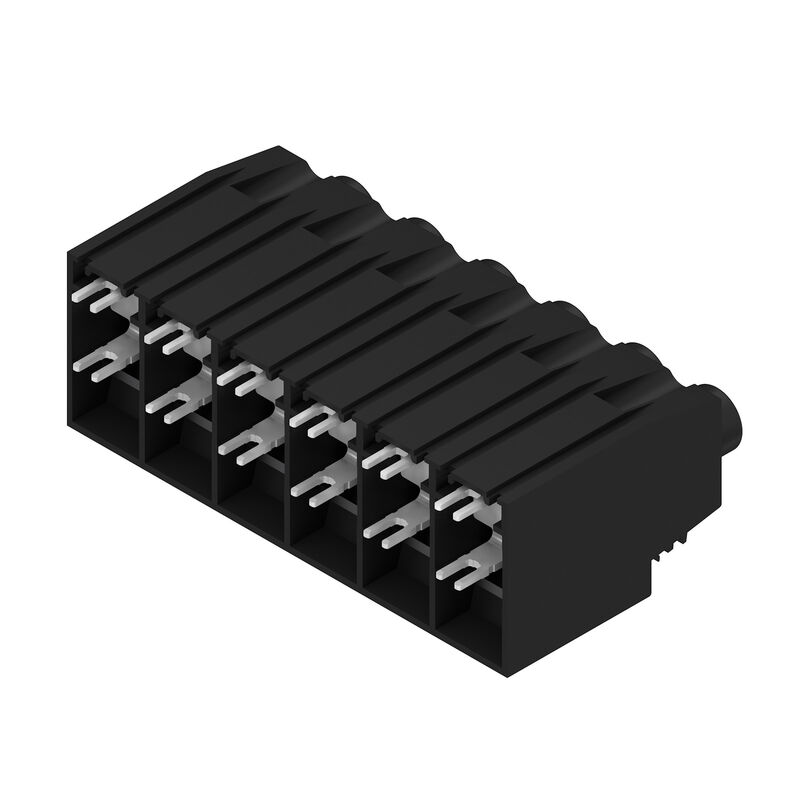

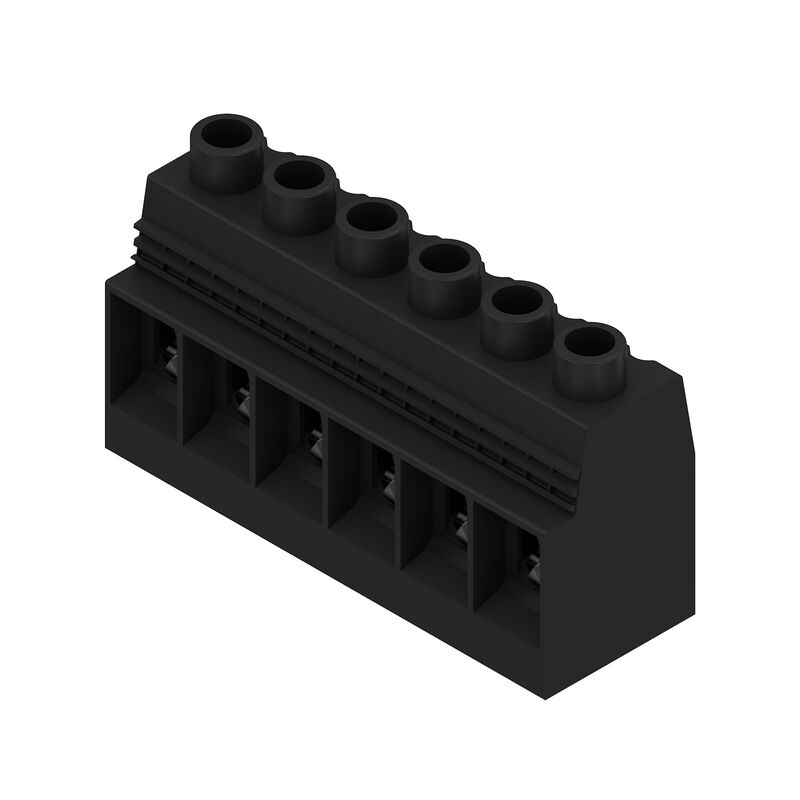

LXXX 15.00/06/90 4.5SN BK BX — Изображение изделия

Загрузить спецификации Дискретный компонент EDA Связанные продукты

LXXX 15.00/06/90 4.5SN BK BX

Клемма печатной платы, 15.00 mm, Количество полюсов: 6, 90°, Длина штифта для припайки (l): 4.5 mm, луженые, черный, Винтовое соединение, Диапазон зажима, макс. : 50 mm², Ящик

№ продукта 1386400000

Свойства

Основные данные для заказа

Версия	Клемма печатной платы, 15.00 mm, Количество полюсов: 6, 90°, Длина штифта для припайки (l): 4.5 mm, луженые, черный, Винтовое соединение, Диапазон зажима, макс. : 50 mm², Ящик
Заказ №	1386400000
Тип	LXXX 15.00/06/90 4.5SN BK BX
GTIN (EAN)	4050118186598
Кол.	12 Штука
Продуктное отношение	IEC: 1000 V / 150 A / 0.5 - 50 mm² UL: 600 V / 126 A / AWG 20 - AWG 1
Упаковка	Ящик

Размеры и массы

Глубина	31 mm
Глубина (дюймов)	1,22 inch
Высота	56 mm
Высота (в дюймах)	2,205 inch
Высота, мин.	51,5 mm
Ширина	91 mm
Ширина (в дюймах)	3,583 inch
Масса нетто	179,47 g

Экологическое соответствие изделия

Состояние соответствия RoHS	Соответствует без исключения
REACH SVHC	No SVHC above 0.1 wt%

Системные параметры

Серия изделия	OMNIMATE Power — серия LXXX
Метод проводного соединения	Винтовое соединение
Монтаж на печатной плате	Соединение THT под пайку
Направление вывода кабеля	90°
Шаг в мм (P)	15 mm
Шаг в дюймах (P)	0,591 "
Количество полюсов	6
Количество полюсных рядов	1
Монтаж силами заказчика	Нет
Количество рядов	1
Длина штифта для припайки (l)	4,5 mm
Размеры выводов под пайку	1,2 x 1,2 mm
Диаметр отверстия припойного ушка (D)	1,6 mm
Допуск на диаметр отверстия припойного ушка (D)	+ 0,1 мм
Количество контактных штырьков на полюс	4
Лезвие отвертки	1,2 x 6,5
Лезвие отвертки стандартное	DIN 5264
Момент затяжки, мин.	2,5 Nm
Момент затяжки, макс.	4 Nm
Зажимной винт	M 6
Длина зачистки изоляции	18 mm
L1 в мм	75 mm
L1 в дюймах	2,954 "
Защита от прикосновения согласно DIN VDE 0470	IP 20
Вид защиты	IP20

Данные о материалах

Изоляционный материал	Wemid (PA)
Цветовой код	черный
Таблица цветов (аналогич.)	RAL 9011
Группа изоляционного материала	I
Сравнительный показатель пробоя (CTI)	≥ 600
Класс пожаростойкости UL 94	V-0
Материал контакта	Сплав меди
Поверхность контакта	луженые
Покрытие	4-6 мкм SN
Структура слоев соединения под пайку	1.5...3 µm Ni / 4...6 µm Sn матовый
Температура хранения, мин.	-40 °C
Температура хранения, макс.	70 °C
Рабочая температура, мин.	-50 °C
Рабочая температура, макс.	120 °C
Температурный диапазон монтажа, мин.	-25 °C
Температурный диапазон монтажа, макс.	120 °C

Провода, подходящие для подключения

Диапазон зажима, мин.	0,5 mm²
Диапазон зажима, макс.	50 mm²
Поперечное сечение подключаемого провода AWG, мин.	AWG 20
Поперечное сечение подключаемого провода AWG, макс.	AWG 1
Одножильный, мин. H05(07) V-U	0,5 mm²
Одножильный, макс. H05(07) V-U	16 mm²
Многожильный, мин. H07V-R	6 mm²
многожильный, макс. H07V-R	50 mm²
Гибкий, мин. H05(07) V-K	0,5 mm²
Гибкий, макс. H05(07) V-K	35 mm²
С наконечником DIN 46 228/4, мин.	0,5 mm²
С наконечником DIN 46 228/4, макс.	35 mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.	0,5 mm²
С кабельным наконечником согласно DIN 46 228/1, макс.	35 mm²
Зажимаемый проводник	Сечение подсоединяемого провода: Тип: тонкожильный провод номин.: 2,5 mm² кабельный наконечник: Длина снятия изоляции: номин.: 20 mm Рекомендованная обжимная втулка для фиксации концов проводов: 9019180000 Длина снятия изоляции: номин.: 18 mm Рекомендованная обжимная втулка для фиксации концов проводов: 9004090000 Сечение подсоединяемого провода: Тип: тонкожильный провод номин.: 4 mm² кабельный наконечник: Длина снятия изоляции: номин.: 20 mm Рекомендованная обжимная втулка для фиксации концов проводов: 9019210000 Длина снятия изоляции: номин.: 18 mm Рекомендованная обжимная втулка для фиксации концов проводов: 9004110000 Сечение подсоединяемого провода: Тип: тонкожильный провод номин.: 6 mm² кабельный наконечник: Длина снятия изоляции: номин.: 20 mm Рекомендованная обжимная втулка для фиксации концов проводов: 0565700000 Длина снятия изоляции: номин.: 18 mm Рекомендованная обжимная втулка для фиксации концов проводов: 9004130000 Сечение подсоединяемого провода: Тип: тонкожильный провод номин.: 10 mm² кабельный наконечник: Длина снятия изоляции: номин.: 21 mm Рекомендованная обжимная втулка для фиксации концов проводов: 0565800000 Длина снятия изоляции: номин.: 18 mm Рекомендованная обжимная втулка для фиксации концов проводов: 0379300000 Сечение подсоединяемого провода: Тип: тонкожильный провод номин.: 16 mm² кабельный наконечник: Длина снятия изоляции: номин.: 21 mm Рекомендованная обжимная втулка для фиксации концов проводов: 0566000000 Длина снятия изоляции: номин.: 18 mm Рекомендованная обжимная втулка для фиксации концов проводов: 0375200000 Сечение подсоединяемого провода: Тип: тонкожильный провод номин.: 1,5 mm² кабельный наконечник: Длина снятия изоляции: номин.: 20 mm Рекомендованная обжимная втулка для фиксации концов проводов: 0565600000 Длина снятия изоляции: номин.: 18 mm Рекомендованная обжимная втулка для фиксации концов проводов: 9004070000 Сечение подсоединяемого провода: Тип: тонкожильный провод номин.: 35 mm² кабельный наконечник: Длина снятия изоляции: номин.: 19 mm Рекомендованная обжимная втулка для фиксации концов проводов: 9019320000 Длина снятия изоляции: номин.: 18 mm Рекомендованная обжимная втулка для фиксации концов проводов: 0368900000 Сечение подсоединяемого провода: Тип: тонкожильный провод номин.: 50 mm² кабельный наконечник: Длина снятия изоляции: номин.: 18 mm Рекомендованная обжимная втулка для фиксации концов проводов: 9004210000
Текст ссылки	Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения. Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)

Номинальные характеристики по IEC

Номинальный ток, мин. кол-во контактов (Tu = 20 °C)	150 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)	150 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2	1 000 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2	1 000 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3	1 000 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2	8 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2	8 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3	8 kV

Номинальные характеристики по CSA

Номинальное напряжение (группа использования B/CSA)	600 V
Номинальное напряжение (группа использования C/CSA)	600 V
Номинальное напряжение (группа использования D/CSA)	600 V
Номинальный ток (группа использования B/CSA)	127 A
Номинальный ток (группа использования C/CSA)	127 A
Номинальный ток (группа использования D/CSA)	5 A
Поперечное сечение подключаемого провода AWG, мин.	AWG 20
Поперечное сечение подключаемого провода AWG, макс.	AWG 1

Номинальные характеристики по UL 1059

Институт (UR)	UR
Сертификат № (UR)	E60693
Номинальное напряжение (группа использования B/UL 1059)	600 V
Номинальное напряжение (группа использования C/UL 1059)	600 V
Номинальный ток (группа использования B/UL 1059)	126 A
Номинальный ток (группа использования C/UL 1059)	126 A
Поперечное сечение подключаемого провода AWG, мин.	AWG 20
Поперечное сечение подключаемого провода AWG, макс.	AWG 1
Ссылка на утвержденные значения	В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

Упаковка	Ящик
Длина VPE	338 mm
VPE с	130 mm
Высота VPE	54 mm

Типовые испытания

Испытание: Прочность маркировки	Стандарт: DIN EN 60512-1-1 / 01.03 Испытание: отметка о происхождении, обозначение типа, тип материала, шаг, дата, часы, сертификация и маркировка CSA, сертификация и маркировка UL, прочность Оценивание: доступно
Испытание: Зажимное поперечное сечение	Стандарт: DIN EN 60999-1, раздел 7 и 9.1/12.00, DIN EN 60947-1, раздел 8.2.4.5.1/12.02 Тип проводника: Тип провода и его поперечное сечение: цельный 0,5 мм² Тип провода и его поперечное сечение: многожильный 0,5 мм² Тип провода и его поперечное сечение: цельный 16 мм² Тип провода и его поперечное сечение: гибкий 35 мм² Тип провода и его поперечное сечение: AWG 20/1 Тип провода и его поперечное сечение: AWG 20/19 Тип провода и его поперечное сечение: AWG 10/1 Тип провода и его поперечное сечение: AWG 1/19 Тип провода и его поперечное сечение: H07V-R50 Тип провода и его поперечное сечение: H07V-K35 Оценивание: пройдено
Испытание на повреждение из-за случайного ослабления проводов	Стандарт: DIN EN 60999-1, раздел 9.5/12.00 Требование: 0,3 кг Тип проводника: Тип провода и его поперечное сечение: цельный 0,5 мм² Тип провода и его поперечное сечение: многожильный 0,5 мм² Тип провода и его поперечное сечение: AWG 20/1 Тип провода и его поперечное сечение: AWG 20/19 Оценивание: пройдено Требование: 1,4 кг Тип проводника: Тип провода и его поперечное сечение: AWG 10/1 Оценивание: пройдено Требование: 2.0 kg Тип проводника: Тип провода и его поперечное сечение: многожильный 10 мм² Оценивание: пройдено Требование: 8,6 kg Тип проводника: Тип провода и его поперечное сечение: AWG 1/19 Оценивание: не проверено Требование: 8,6 kg Тип проводника: Тип провода и его поперечное сечение: гибкий 35 мм² Оценивание: пройдено
Испытание на выдергивание	Стандарт: DIN EN 60999, раздел 8.5/04.94 Требование: ≥20 N Тип проводника: Тип провода и его поперечное сечение: цельный 0,5 мм² Тип провода и его поперечное сечение: многожильный 0,5 мм² Тип провода и его поперечное сечение: AWG 20/1 Тип провода и его поперечное сечение: AWG 20/19 Оценивание: пройдено Требование: ≥80 Н Тип проводника: Тип провода и его поперечное сечение: AWG 10/1 Оценивание: пройдено Требование: ≥ 90N Тип проводника: Тип провода и его поперечное сечение: многожильный 10 мм² Оценивание: пройдено Требование: > 236 N Тип проводника: Тип провода и его поперечное сечение: AWG 1/19 Оценивание: не проверено Требование: > 190 N Тип проводника: Тип провода и его поперечное сечение: гибкий 35 мм² Оценивание: пройдено

Важное примечание

Соответствие IPC

Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.

Примечания

• Дополнительные варианты по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник без изоляции согласно DIN 46228/1
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• IP 20 от 16 до 50 мм²
• Контрольная точка может использоваться только в качестве точки снятия потенциалов.
• Для проводов, содержащих более 19 жил, необходимо использовать кабельные наконечники.
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Загрузки

Одобрение / сертификат / документ о соответствии	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Технические данные	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61585)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1386400000)
Пользовательская документация	[QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78415)
Каталог	[Catalogues in PDF-format](LINK/Catalog.html)
Брошюры	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132)

Классификации

ETIM 6.0	EC002643
ETIM 7.0	EC002643
ETIM 8.0	EC002643
ETIM 9.0	EC002643
ECLASS 9.0	27-44-04-01
ECLASS 9.1	27-44-04-01
ECLASS 10.0	27-44-04-01
ECLASS 11.0	27-46-01-01
ECLASS 12.0	27-46-01-01
ECLASS 13.0	27-46-01-01
ECLASS 14.0	27-46-01-01

Сертификаты

Сертификаты	![UR](/picture/UR.gif)
ROHS	Соответствовать
UL File Number Search	[Сайт UL](LINK/UL_search.html)
Сертификат № (UR)	E60693
