Свойства
| Версия | Фотоэлектрическое оборудование, Соединительная коробка, 1000 V, 3 MPP, 3 входа/3 выхода для каждого MPP, Устройство защиты от перенапряжения I / II, Кабельный ввод |
| Заказ № | 2683130000 |

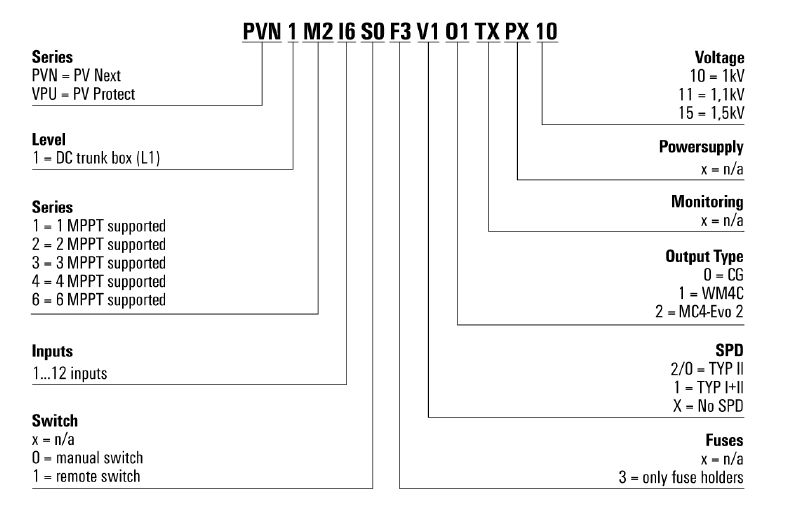

| Тип | PVN1M3I9SXFXV1O0TXPX10 |
| GTIN (EAN) | 4050118699876 |
| Кол. | 1 Штука |
| Статус поставки | Эта артикул в перспективе будет недоступен. |
| Доступно до | 31.12.2025 |
| Глубина | 210 mm |
| Глубина (дюймов) | 8,268 inch |
| Высота | 330 mm |
| Высота (в дюймах) | 12,992 inch |
| Ширина | 558 mm |
| Ширина (в дюймах) | 21,968 inch |
| Масса нетто | 6 600 g |
| Температура окружающей среды | -40 °C...+50 °C |
| Влажность | 5–90 % (без образования конденсата) |
| Состояние соответствия RoHS | Соответствует с исключением |
| Исключение из RoHS (если применимо/известно) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | bdab5698-6a20-4370-8e28-8810d882d01a |
| Период времени | 5 лет |
| Номинальное напряжение пост. тока | 1 000 V |
| Сопротивление номинальному кратковременному току |
|
| Ток на каждую точку максимальной мощности, макс. | 45 A |
| Вид монтажа |
Настенная монтаж
4 винта |
| Изоляционный материал | Полиэстер, армированный стекловолокном, поликарбонат |
| Класс защиты | II |
| Крепление корпуса | Через монтажные лапы крепления |
| Крышка |
с крышкой
Съемный |
| Строка с типом соединения | Внутренняя клемма (с подающим вводом кабельного уплотнения) |
| Ударопрочность |
IK08 по стандарту IEC 62208
IK10 по стандарту IEC 62262 |
| Вид защиты | IP 65 |
| Место установки | Охраняемая открытая территория (на суше и на море) |
| Fuses | Нет |
| Вспомогательный контакт устройства защиты от перенапряжения |
|
| Вход пост. тока + и - |
|
| Количество вводов строк для каждого MPP | ≤ 3 |
| Количество впускных отверстий трубки | 2 |
| Количество электрических вводов максимальной мощности (MPP) | 3 |
| Макс. кол-во входов пост. тока | для каждых 3 входов точки максимальной мощности, соединенных параллельно |
| Тип предохранителя | нет ни вставки предохранителя, ни держателя предохранителя |
| Функциональный заземляющий соединитель |
|
| Количество входов | 9 |
| Выход пост. тока + и - |
|
| Макс. количество выходов пост. тока | для каждых 3 выходов точки максимальной мощности, соединенных параллельно |
| Испытательный разрядный ток, Iимп (10/350 мкс) | 6.25 kA |
| Класс требований | Тип I/II |
| Макс. напряжение сети PV, Ucpv | 1 100 V |
| Максимальное постоянное рабочее напряжение, режим DC UCPV +/- , -/PE , +/PE | 1 100 V |
| Общий разрядный ток, Iобщий (10/350 мкс) | 12,5 kA |
| Общий разрядный ток, Iобщий (8/20 мкс) | 50 kA |
| Потребляемая мощность в режиме ожидания, PC | < 0,2 Вт |
| Разрядный ток, In (8/20 мкс) | 20 кА |
| Ток короткого замыкания, ISCPV | 11 000 A |
| Ток утечки, макс. (8/20 мкс) | 40 kA |
| Уровень защиты, Up (+/- , -/PE , +/PE) | ≤ 3.8 kV |
| Уровень защиты, Up (+/-) | ≤ 3.8 kV |
| Уровень защиты, Up (+/PE) | ≤ 3.8 kV |
| Уровень защиты, Up (-/PE) | ≤ 3.8 kV |
| Срабатывание размыкателя | без переключателя |
| Сведения об изделии |
Номер SCIP был присвоен из-за содержания свинца более 0,1% веса нетто. Инструкция по безопасной эксплуатации в соответствии с ECHA: обозначения вредного вещества достаточно для обеспечения безопасной эксплуатации артикула на протяжении всего жизненного цикла, включая срок службы, разборку и отходы/фазу переработки |
| Одобрение / сертификат / документ о соответствии | [EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_101425) |
| Технические данные |
[CAD data -- PV Next Schematic Diagram](https://mdcop.weidmueller.com/mediadelivery/asset/900_107149)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_154477) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2683130000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2683130000&norm=0) |
| Техническая документация | [customer drawing](https://mdcop.weidmueller.com/mediadelivery/asset/900_107113) |
| Пользовательская документация |
[Manual PV Next String Combiner Box](https://mdcop.weidmueller.com/mediadelivery/asset/900_96571)
[MANUAL PV NEXT IT/ES/FR](https://mdcop.weidmueller.com/mediadelivery/asset/900_153695) |
| Информационный документ |
[Fact Sheet DE PV CB Wie man Gebäude gegen Blitzeinschläge schützt](https://mdcop.weidmueller.com/mediadelivery/asset/900_249825)
[Fact Sheet DE PV Wie man die Lebensdauer eines GAK verlängert](https://mdcop.weidmueller.com/mediadelivery/asset/900_249826) [Fact Sheet EN PV Combiner Box earthing](https://mdcop.weidmueller.com/mediadelivery/asset/900_303983) [Fact Sheet DE PV Combiner Box Erdung](https://mdcop.weidmueller.com/mediadelivery/asset/900_303984) [Fact Sheet DE PV CB Wann Sicherungen zu installieren sind](https://mdcop.weidmueller.com/mediadelivery/asset/900_249827) [Fact Sheet DE CB PV NEXT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249828) [Fact Sheet EN PV CB When DC fuses are mandatory to install](https://mdcop.weidmueller.com/mediadelivery/asset/900_249829) [Fact Sheet EN CB PV NEXT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249830) [Fact Sheet EN PV How to protect buildings against lightning strikes](https://mdcop.weidmueller.com/mediadelivery/asset/900_249831) [Fact Sheet EN PV How to extend the life time of a Combiner Box](https://mdcop.weidmueller.com/mediadelivery/asset/900_249832) [Fact Sheet DE CB PV Strings kombinieren](https://mdcop.weidmueller.com/mediadelivery/asset/900_290541) [Fact Sheet EN CB Combining PV strings](https://mdcop.weidmueller.com/mediadelivery/asset/900_290550) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002928 |
| ETIM 7.0 | EC002928 |
| ETIM 8.0 | EC003857 |
| ETIM 9.0 | EC003857 |
| ECLASS 9.0 | 22-57-92-03 |
| ECLASS 9.1 | 22-57-02-90 |
| ECLASS 10.0 | 22-57-02-90 |
| ECLASS 11.0 | 22-57-02-92 |
| ECLASS 12.0 | 22-57-02-92 |
| ECLASS 13.0 | 22-57-02-92 |
| ECLASS 14.0 | 22-57-02-92 |
| Подробная спецификация |
Combiner box for inverters with 3 MPP tracker, suitable for protecting the DC side of a photovoltaic system according to EN 51543-32. MPP1: Max. string voltage Uoc: 1000V Approval according to low voltage switchgear and controlgear IEC 61439-1:2011 and EN 61439-2:2011 |
| Сертификаты |  |
| ROHS | Соответствовать |
