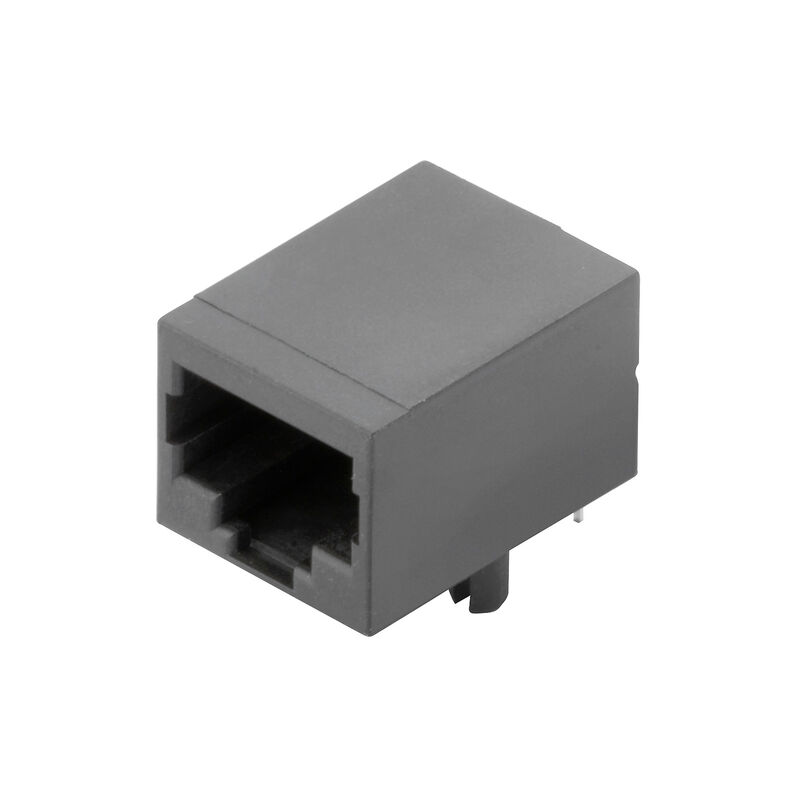

RJ45C5 T1D 3.2N4N RL SO
Штекерный соединитель печатной платы, Штекеры RJ45, Cat. 5 , Соединение THT под пайку, 90°, Фиксатор — опция: снизу, Выводы для экранирования: нет, 30...80 µ" Ni / ≥ 30 µ" Au , LED: Нет, Количество полюсов: 8, Tape
Свойства
| Версия | Штекерный соединитель печатной платы, Штекеры RJ45, Cat. 5 , Соединение THT под пайку, 90°, Фиксатор — опция: снизу, Выводы для экранирования: нет, 30...80 µ" Ni / ≥ 30 µ" Au , LED: Нет, Количество полюсов: 8, Tape |
| Заказ № | 2439040000 |
| Тип | RJ45C5 T1D 3.2N4N RL SO |
| GTIN (EAN) | 4050118451573 |
| Кол. | 260 Штука |
| Упаковка | Tape |

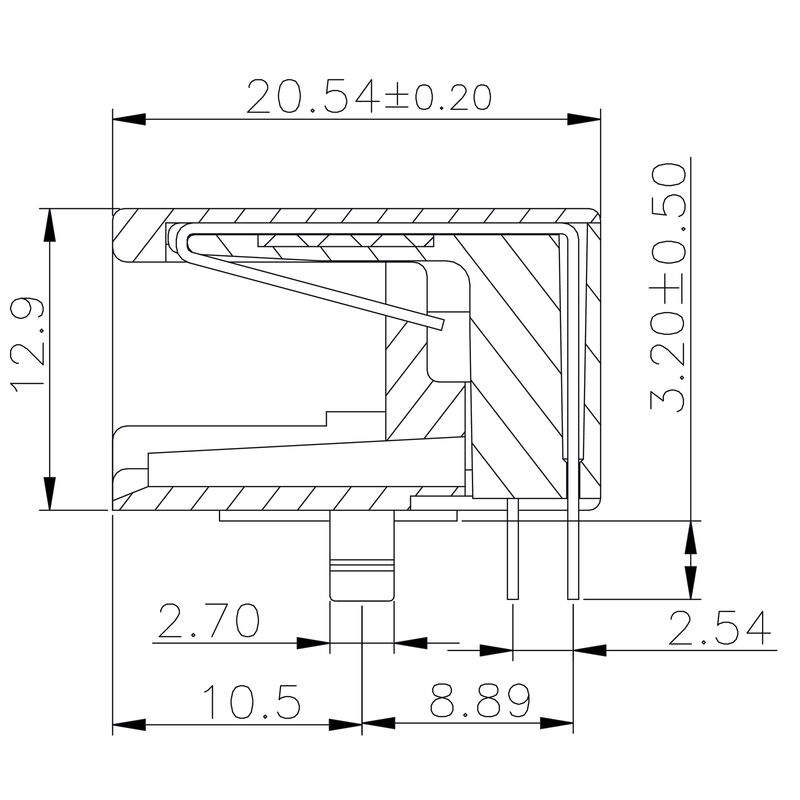

| Глубина | 20,54 mm |
| Глубина (дюймов) | 0,809 inch |
| Высота | 16,1 mm |
| Высота (в дюймах) | 0,634 inch |
| Высота, мин. | 12,9 mm |
| Ширина | 15,2 mm |
| Ширина (в дюймах) | 0,598 inch |
| Масса нетто | 3,312 g |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| LED | Нет |
| Вид защиты | IP20 |
| Вид соединения | Соединение под пайку |
| Выводы для экранирования | нет |

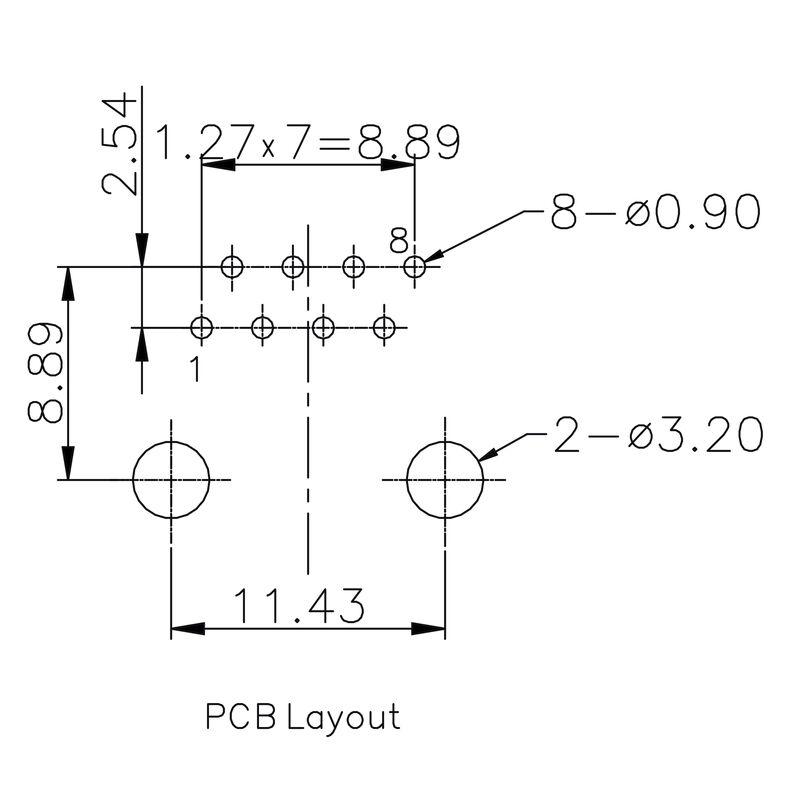

| Диаметр отверстия припойного ушка (D) | 0,9 mm |
| Длина штифта для припайки (l) | 3,2 mm |
| Допуск на диаметр отверстия припойного ушка (D) | ±0,1 мм |
| Категория | Cat. 5 |
| Категория эксплуатационных характеристик | Cat. 5 |
| Количество контактных штырьков на полюс | 1 |
| Количество полюсов | 8 |
| Материал экрана | Латунь |
| Монтаж на печатной плате | Соединение THT под пайку |
| Поверхность экрана | никелированный |
| Серия изделия | Данные OMNIMATE – модульный штекер RJ45 |
| Техпроцесс пайки |
Пайка вручную
Пайка волной припоя |
| Угол вывода | 90° |
| Фиксатор — опция | снизу |
| Циклы коммутации | 750 |

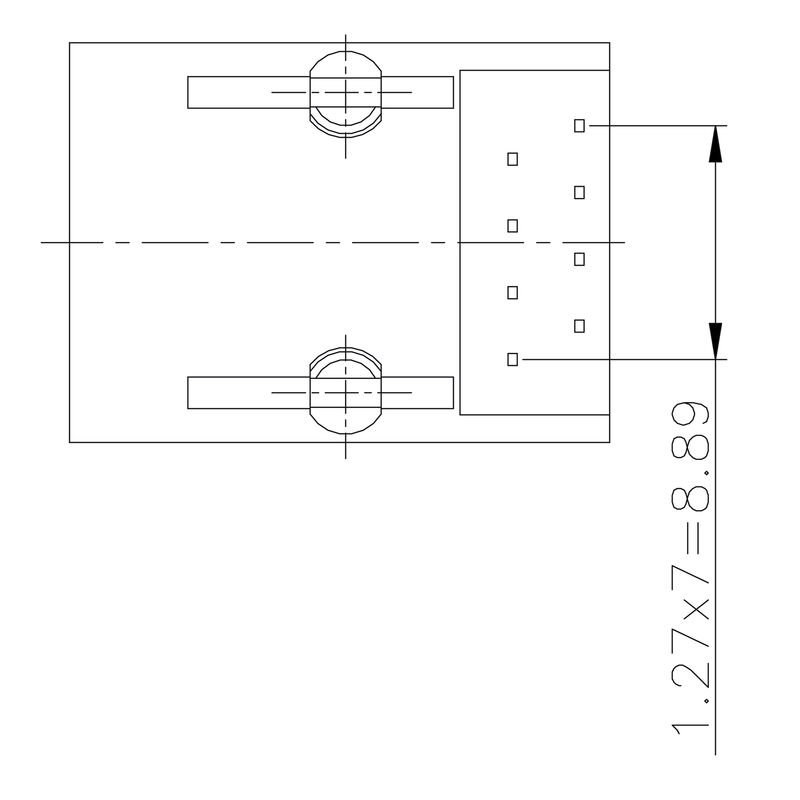

| Шаг в дюймах (P) | 0,05 " |
| Шаг в мм (P) | 1,27 mm |
| Экранирование | Да |
| PoE / PoE+ | согласно IEEE 802.3at |
| Номинальное напряжение | 125 V |
| Номинальный ток | 1,5 A |
| Прочность изоляции | ≥ 500 MΩ |
| Электрическая прочность, контакт / контакт | 1000 В DC |
| Электрическая прочность, контакт / экран | 1500 В пост. тока |
| Вилочный разъем, стандарт | IEC 60603-7-51 |
| Изоляционный материал | PA 66 |
| Цветовой код | черный |
| Таблица цветов (аналогич.) | RAL 9011 |
| Группа изоляционного материала | II |
| Сравнительный показатель пробоя (CTI) | ≥ 500 |
| Прочность изоляции | ≥ 500 MΩ |
| Класс пожаростойкости UL 94 | V-0 |
| Основной материал контактов | Фосфористая бронза |
| Материал контакта | Сплав меди |
| Поверхность контакта | Золото поверх никеля |
| Структура слоев штепсельного контакта | 30...80 µ" Ni / ≥ 30 µ" Au |
| Температура хранения, мин. | -40 °C |
| Температура хранения, макс. | 85 °C |
| Рабочая температура, мин. | -40 °C |
| Рабочая температура, макс. | 85 °C |
| Упаковка | Tape |
| Длина VPE | 329 mm |
| VPE с | 329 mm |
| Высота VPE | 60 mm |
| Диаметр катушки с лентой ∅ (A) | 330 mm |
| Поверхностное сопротивление | Rs = 109 - 1012 Ω |
| Одобрение / сертификат / документ о соответствии | [Certificate of Compliance](https://mdcop.weidmueller.com/mediadelivery/asset/900_217537) |
| Пользовательская документация |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| ROHS | Соответствовать |
