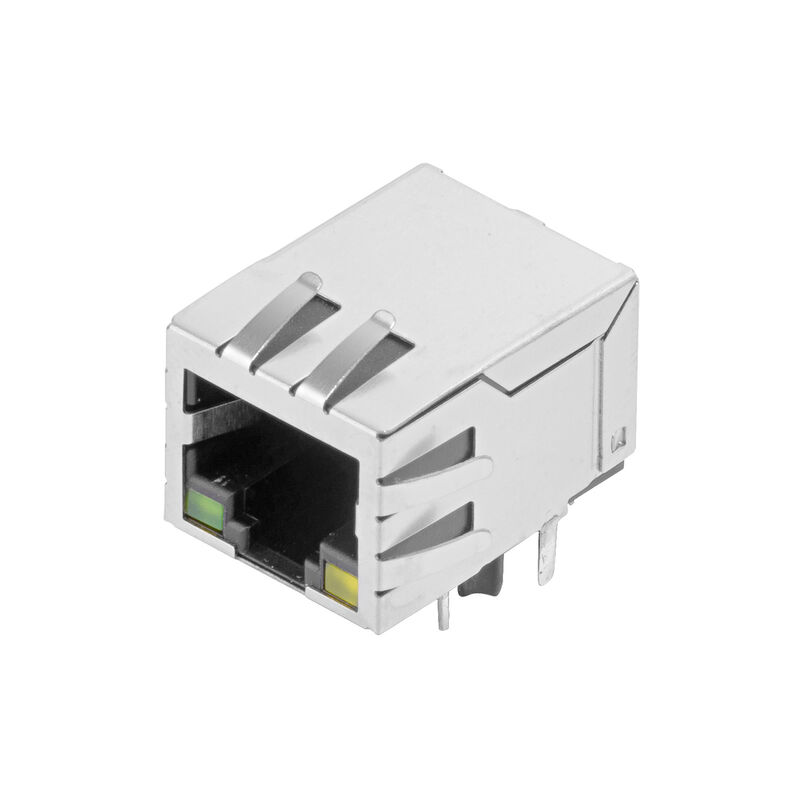

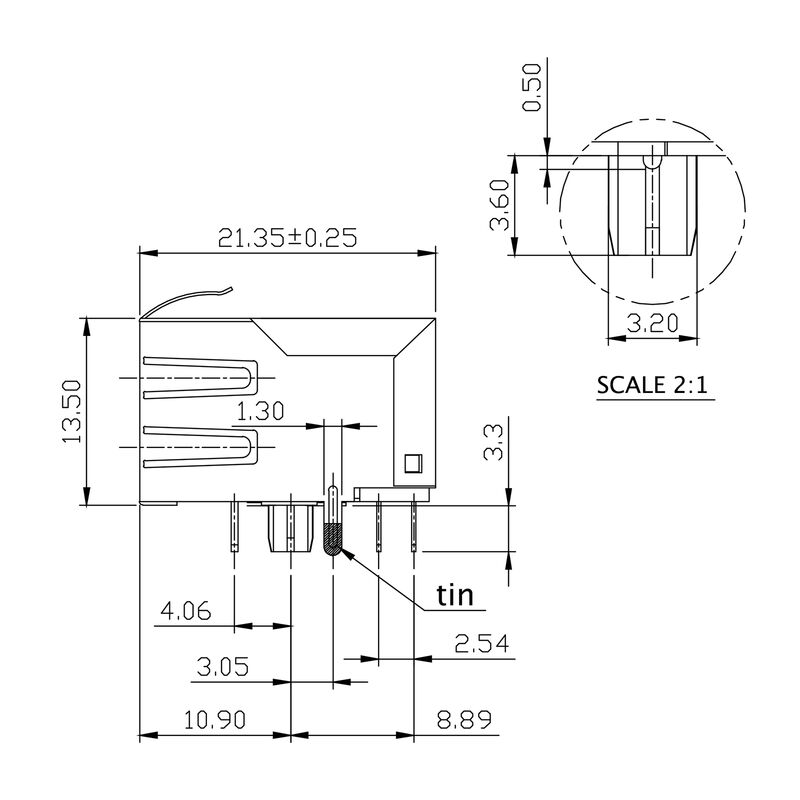

Dessin coté
RJ45M R1D 3.3E4G/Y RL

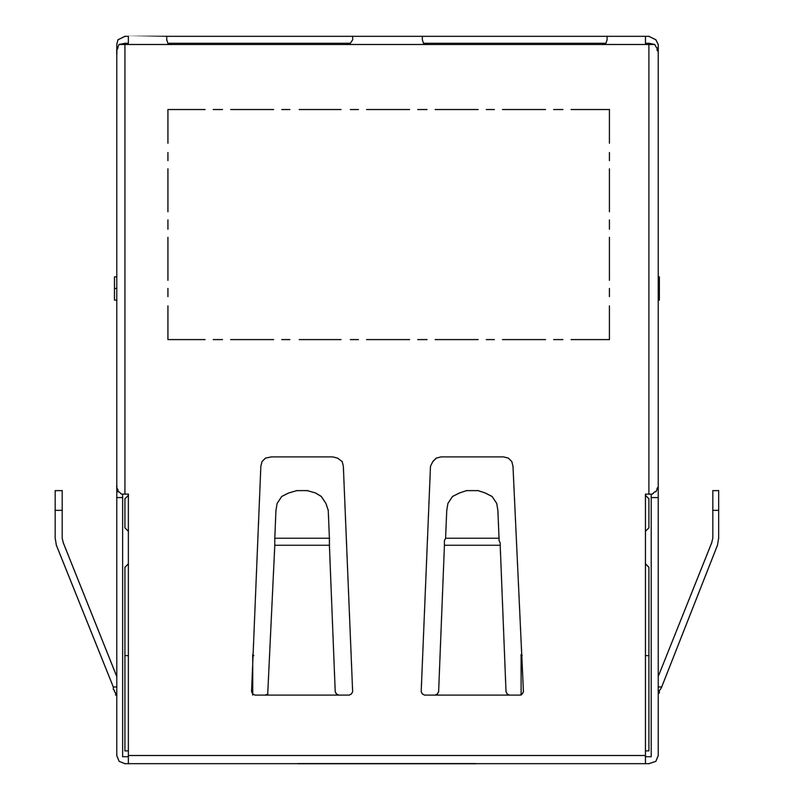

Dessin coté
RJ45M R1D 3.3E4G/Y RL
Dessin coté
RJ45M R1D 3.3E4G/Y RL
Dessin coté
RJ45M R1D 3.3E4G/Y RL
Conception de la plaque de circuit imprimé
RJ45M R1D 3.3E4G/Y RL

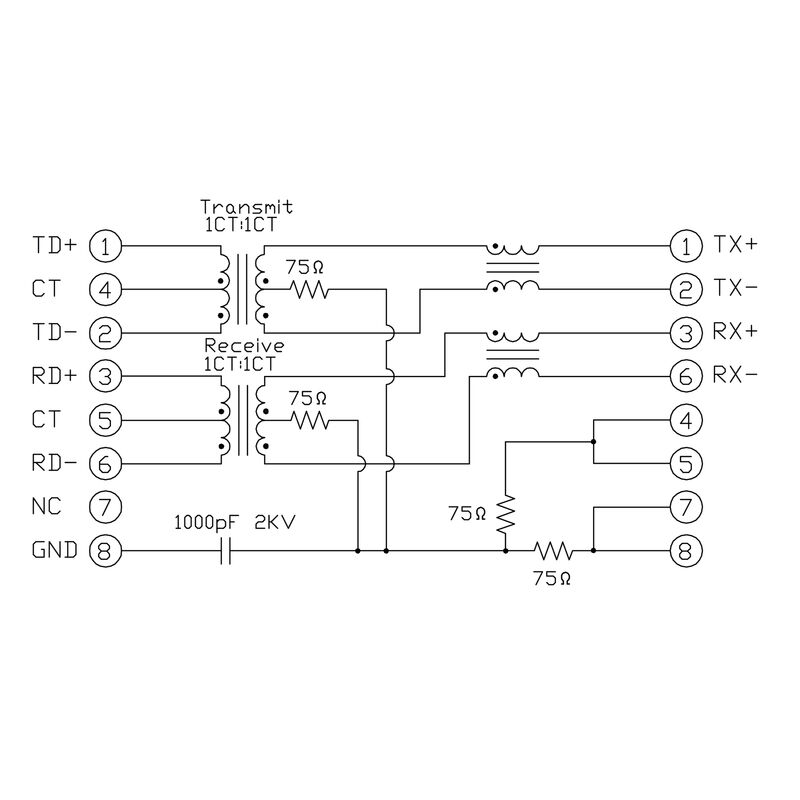

Schéma
RJ45M R1D 3.3E4G/Y RL

RJ45M R1D 3.3E4G/Y RL

Ce produit ne sera bientôt plus disponible.

Dernière date de commande: /Date(1798671600000)/

Données OMNIMATE - Prise transformateur RJ45, Connecteur pour circuit imprimé, Raccordement soudé THT/THR, 90°, bas, 6 tabs, Oui, Cycles d'enfichage: 750, Nombre de pôles: 8, PA 9T, 30...80 µ" Ni / ≥ 30 µ" Au , Tape

Référence produit 2564410000
Fiche technique Téléchargements de produits Soutien à l'ingénierie
Pièces opposées 20 Autres produits de la même gamme 11
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Caractéristiques du système Propriétés électriques Standards Données des matériaux Emballage Illustrations du produit Classifications

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E471884

Informations générales de commande

Version
Données OMNIMATE - Prise transformateur RJ45, Connecteur pour circuit imprimé, Raccordement soudé THT/THR, 90°, bas, 6 tabs, Oui, Cycles d'enfichage: 750, Nombre de pôles: 8, PA 9T, 30...80 µ" Ni / ≥ 30 µ" Au , Tape
Référence
2564410000
Type
RJ45M R1D 3.3E4G/Y RL
GTIN (EAN)
4050118572902
Qté.
200 Pièce
Emballage
Tape
Statut de livraison
Cet article ne sera plus disponible à l'avenir.
Dernière date de commande
/Date(1798671600000)/

Dimensions et poids

Profondeur
21,35 mm
Profondeur (pouces)
0,841 inch
Hauteur
16,8 mm
Hauteur (pouces)
0,661 inch
Hauteur version la plus basse
13,5 mm
Largeur
15,9 mm
Largeur (pouces)
0,626 inch
Poids net
6 g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Caractéristiques du système

Angle de sortie
90°
Anilla de apantallado
6 tabs
Blindage
Oui
Colour of right LED
jaune
Courant direct
20 mA
Cycles d'enfichage
750
Degré de protection
IP20
Dimensioni del codolo a saldare
octogonal
Famille de produits
Données OMNIMATE - Prise transformateur RJ45
Fermeture latérale, propriété
Brides à souder
Forward voltage, min.
1,8 V
Latch option
bas
LED
Oui
Longueur du picot à souder (l)
3,3 mm
Matériau de blindage
Laiton
Montage sur le circuit imprimé
Raccordement soudé THT/THR
Nombre de picots par pôle
1
Nombre de pôles
8
Pas en mm (P)
1,27 mm
Pas en pouces (P)
0,05 "
Performance-Category
10/100 MBit/s
Plocha stínění
nickelé
Procedimiento de soldadura
Soudure par refusion
Soudure manuelle
Soudure à la vague
Propustné napětí, max.
2,6 V
Type de raccordement
Raccordement soudé
Vitesse de transmission
10/100 MBit/s
Цвет левого светодиода
vert
솔더핀 위치의 공차
± 0,1 mm

Propriétés électriques

Courant nominal
1,5 A
Dielectric strength, contact / shield
1500 V DC
Rigidité diélectrique, contact - contact
1000 V DC
Résistance d'isolation
≥ 500 MΩ
Tension nominale
125 V

Standards

Norme de connecteur
IEC 60603-7

Données des matériaux

Matériau isolant
PA 9T
Couleur
noir
Tableau des couleurs (similaire)
RAL 9011
Groupe de matériaux isolants
II
Indice de Poursuite Comparatif (CTI)
≥ 500
Résistance d'isolation
≥ 500 MΩ
Moisture Level (MSL)
1
Classe d'inflammabilité selon UL 94
V-0
Matériau de base du contact
Bronze phosphoreux
Matériau des contacts
Alliage de cuivre
Surface du contact
Or sur nickel
Structure en couches du contact mâle
30...80 µ" Ni / ≥ 30 µ" Au
Température de stockage, min.
-40 °C
Température de stockage, max.
85 °C
Température de fonctionnement , min.
-40 °C
Température de fonctionnement , max.
85 °C

Emballage

Emballage
Tape
Longueur VPE
345 mm
Largeur VPE
345 mm
Hauteur VPE
124 mm
Diamètre de bobine du ruban ∅ (A)
330 mm
Résistance de la surface
Rs = 109 - 1012 Ω

Illustrations du produit

Titre d'illustration #96 12
schématique

Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
