Свойства
| Версия | Интерфейс, RS, Размыкатель, 2-проводной, Винтовое соединение |
| Заказ № | 9448120000 |

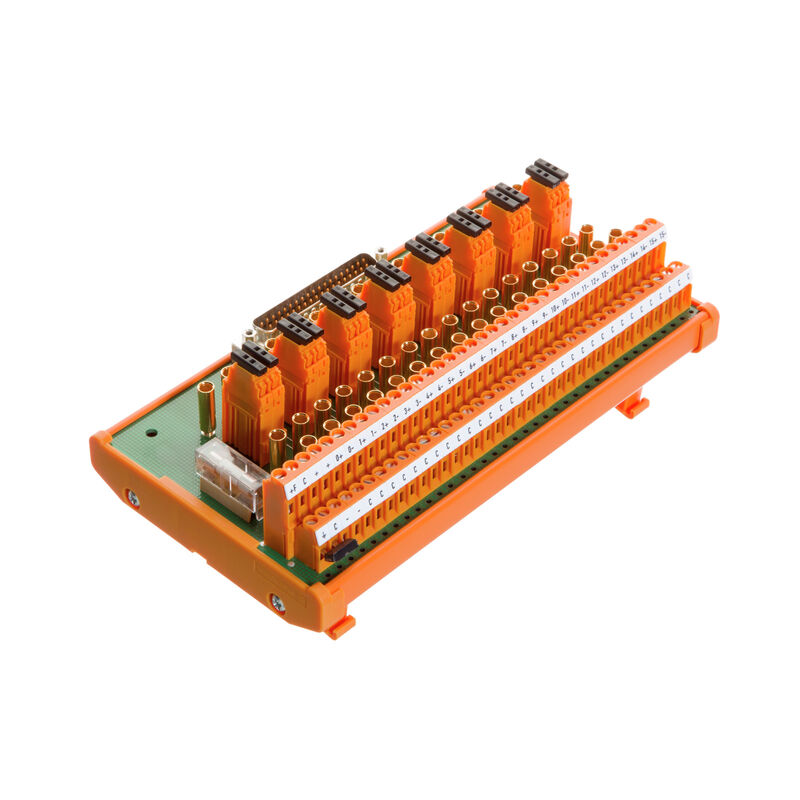

| Тип | RS 16AIO I-M-DP SD S |
| GTIN (EAN) | 4032248253449 |
| Кол. | 1 Штука |
| Глубина | 81 mm |
| Глубина (дюймов) | 3,189 inch |
| Высота | 109 mm |
| Высота (в дюймах) | 4,291 inch |
| Ширина | 197 mm |
| Ширина (в дюймах) | 7,756 inch |
| Масса нетто | 596 g |
| Температура хранения | -40...60 °C |
| Рабочая температура | -20...50 °C |
| Состояние соответствия RoHS | Соответствует с исключением |
| Исключение из RoHS (если применимо/известно) | 6aI, 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 7b5ffb72-271d-4c73-8b09-bd0aaee3697a |
| Номинальный ток, IN | 0,5 A |
| Рабочая температура UL, макс. | 25 °C |
| Рабочая температура UL, мин. | 0 °C |
| Номинальный ток, Iмакс. | 0,5 A |
| Номинальное напряжение, UN | ≤ 25 V AC 50 V DC |
| Номинальное напряжение, DC UN (питание) | 24 V |
| Номинальный ток (питание) | 3 A |
| Предохранитель номинального напряжения, UN (питание) | 250 V |
| Предохранитель номинального тока (питание) | 3,15 A |
| Светодиодный индикатор состояния на один канал | Нет |
| Развязка по каналам | Да |
| Точка измерения напряжения | Да |
| Точки контрольного замера тока | Да |
| Вид контрольной точки | Диаметр 4 мм |
| Светодиодный индикатор состояния - напряжение электропитания | Нет |
| Предохранитель в цепи электропитания | 3,15 A |
| Полярность массы | положительный или отрицательный выбирается с помощью вставной перемычки |
| Количество полюсов | 37-полюсная вилка |
| Система электропроводки | 2-проводной |
| Соединение (со стороны устройства управления) | Вилка SUB-D, в соответствии с IEC 60807-2 / DIN 41652 |
| Соединение (сторона устройства полевого уровня) | LP2N 5.08mm |
| Соединение с защитным проводом | Экран в соединительном разъеме SUB-D |
| Электропитание соединения | LL2N 5,08 мм |
| Рабочее напряжение | ≤ 25 V AC / 50 V DC |
| Макс. ток на массу | 3,15 A |
| Максимальный ток на канал | 0,5 A |
| В соответствии с | DIN EN 50178 |
| Номинальное напряжение | <50 V AC |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Проверка импульсного напряжения | 0,8 kV |
| Испытательное напряжение изоляции AC | 0,35 kV |
| Вид соединения | Винтовое соединение |
| Гибкий с наконечником, макс. | 2,5 mm² |
| Гибкий с наконечником, мин. | 0,5 mm² |
| Гибкий, макс. H05(07) V-K | 4 mm² |
| Гибкий, мин. H05(07) V-K | 0,5 mm² |
| Диапазон сечений зажимаемых проводов, макс. | 6 mm² |
| Диапазон сечений зажимаемых проводов, мин. | 0,13 mm² |
| Длина снятия изоляции | 6 mm |
| Жесткий, макс. H05(07) V-U | 6 mm² |
| Жесткий, мин. H05(07) V-U | 0,5 mm² |
| Макс. сечение провода, AWG | AWG 12 |
| Мин. сечение провода, AWG | AWG 26 |
| Момент затяжки, макс. | 0,6 Nm |
| Момент затяжки, мин. | 0,5 Nm |
| Наконечник с изоляцией, макс. | 2,5 mm² |
| Вид соединения | Винтовое соединение |
| Диапазон сечений зажимаемых проводов, мин. | 0,13 mm² |
| Диапазон сечений зажимаемых проводов, макс. | 6 mm² |
| Жесткий, мин. H05(07) V-U | 0,5 mm² |
| Жесткий, макс. H05(07) V-U | 6 mm² |
| Гибкий, мин. H05(07) V-K | 0,5 mm² |
| Гибкий, макс. H05(07) V-K | 4 mm² |
| Гибкий с наконечником, макс. | 2,5 mm² |
| Гибкий с наконечником, мин. | 0,5 mm² |
| Наконечник с изоляцией, макс. | 2,5 mm² |
| Сечение провода, мин. AWG | AWG 26 |
| Сечение провода, макс. AWG | AWG 12 |
| Момент затяжки, мин. | 0,5 Nm |
| Момент затяжки, макс. | 0,6 Nm |
| Длина снятия изоляции | 6 mm |
| Одобрение / сертификат / документ о соответствии | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153606) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_248231) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9448120000) |
| Уведомление об изменении продукта | [20220525 Technical change to RS and RSM](https://mdcop.weidmueller.com/mediadelivery/asset/900_257205) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
| ETIM 8.0 | EC002780 |
| ETIM 9.0 | EC002780 |
| ECLASS 9.0 | 27-14-11-52 |
| ECLASS 9.1 | 27-14-11-52 |
| ECLASS 10.0 | 27-14-11-52 |
| ECLASS 11.0 | 27-14-11-52 |
| ECLASS 12.0 | 27-14-11-52 |
| ECLASS 13.0 | 27-14-11-52 |
| ECLASS 14.0 | 27-14-11-52 |
| Сертификаты |   |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (UR) | E141197 |
