RSM-8H 24V- 1CO S
RSM-8H 24V- 1CO S

RSM-8H 24V- 1CO S

Rozhraní, RSM, Šroubové připojení

ID výrobku 1464800000
Stáhnout datový list Dokumenty ke stažení
Příbuzné výrobky 21
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Jmenovité údaje UL Obecné údaje Údaje o připojení Jmenovité údaje Hodnocení, datový vstup Jmenovité údaje, výstup Koordinace izolace (EN50178) Koordinace izolace (EN 50178) Připojovací pole Připojení napájení Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UR)
E141197

Všeobecné objednací údaje

Verze
Rozhraní, RSM, Šroubové připojení
Číslo objednávky
1464800000
Typ
RSM-8H 24V- 1CO S
GTIN (EAN)
4050118271614
Množství
1 ks

Rozměry a hmotnosti

Hloubka
62 mm
Hloubka (v palcích)
2,441 inch
Výška
87 mm
Výška (v palcích)
3,425 inch
Šířka
130 mm
Šířka (v palcích)
5,118 inch
Čistá hmotnost
252 g

Teploty

Skladovací teplota
-40...60 °C
Provozní teplota
-25...50 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
7a, 7cI
REACH SVHC
Lead 7439-92-1
4,4'-isopropylidenediphenol 80-05-7
SCIP
66e752f3-a24f-4fef-89c4-f29f52d01390

Jmenovité údaje UL

Jmenovitý proud
16,7 mA
Provozní teplota (UL), max.
25 °C
Provozní teplota (UL), min.
0 °C
Jmenovité napětí DC UN (napájení)
24 V
Jmenovitý proud (napájení)
1 A
Jmenovité vstupní napětí (DC)
24 V
Jmenovité napětí AC UN (výstup)
250 V
Jmenovitý proud (výstupní)
4,6 A

Obecné údaje

Stavový displej LED relé
zelená
Pojistka relé
Ne
LED stav napětí napájení
žlutá
Pojistka napájení
Ne

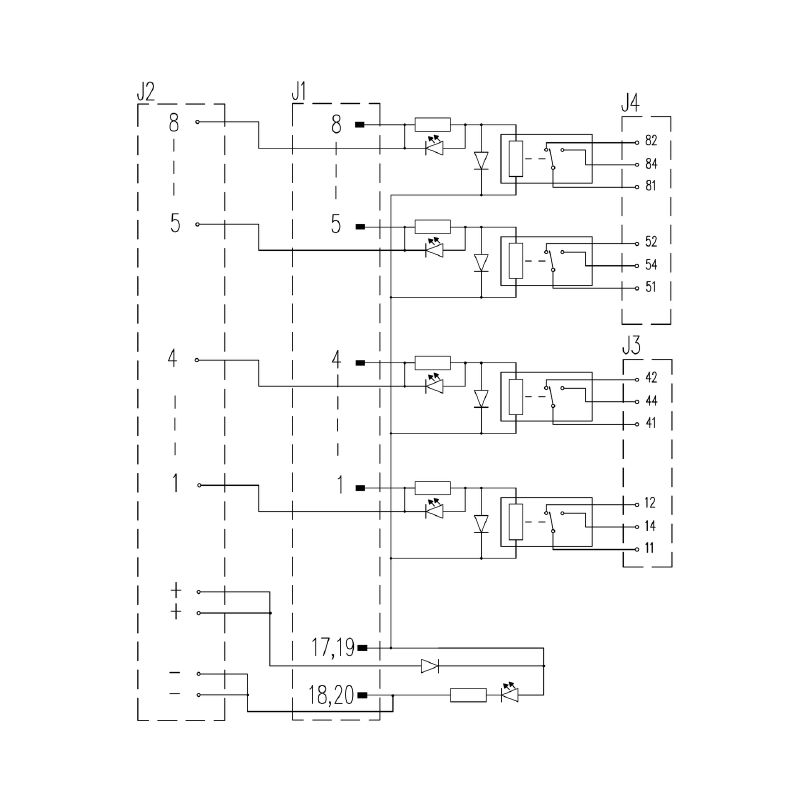

Údaje o připojení

Počet pólů (řídící strana)
20pólová zástrčka
Připojení (strana periferie)
LL 5.08 mm
Připojení k řídící straně
LL 5,08 mm
Zásuvný konektor v souladu s IEC60603-13 / DIN41651, 20pólový

Jmenovité údaje

Mechanická životnost
3x 107 spínací cykly

Hodnocení, datový vstup

Vstupní napětí
24 V DC ± 10%
Vstupní proud
16.7 mA

Jmenovité údaje, výstup

Typ relé
RCL
Typ výstupu
Bezpotenciálový kontakt
Materiál kontaktů
AgNi 90/10
Jmenovité napětí
≤ 250 V AC
Trvalý proud (AC), max.
6 A
Minimální napětí kontaktu
5 V
Minimální proud kontaktu
0,1 A

Koordinace izolace (EN50178)

Závažnost úrovně znečištění
2
Zkouška impulzového napětí (1,2/50 µs) (standard 1)
6 kV
Zkušební napětí pro zkoušku izolace (AC) (norma 1)
1,2 kV

Koordinace izolace (EN 50178)

Jmenovitý vstup izolace
<50 V AC
Jmenovitý výstup izolace
250 V AC
Kategorie přepětí vstup/výstup
III
Kategorie přepětí výstup/výstup
II
Závažnost úrovně znečištění
2
Zkouška impulzového napětí (1,2/50 µs) (standard 1)
6 kV
Zkušební napětí pro zkoušku izolace (AC) (norma 1)
1,2 kV
Vzdušný prostor vstup/výstup
≥ 5,5 mm

Připojovací pole

Délka odizolování
6 mm
Max. průřez vodiče, AWG
AWG 12
Min. průřez vodiče, AWG
AWG 26
Objímka s plastovou manžetou, max.
2,5 mm²
Pevné, max. H05(07) V-U
6 mm²
Pevné, min. H05(07) V-U
0,5 mm²
Pružné s objímkou, max.
2,5 mm²
Pružné s objímkou, min.
0,5 mm²
Pružné, max. H05(07) V-K
4 mm²
Pružné, min. H05(07) V-K
0,5 mm²
Rozsah upnutí, max.
6 mm²
Rozsah upnutí, min.
0,5 mm²
Typ připojení
Šroubové připojení
Utahovací moment, max.
0,6 Nm
Utahovací moment, min.
0,5 Nm

Připojení napájení

Upínací rozsah, min.
0,13 mm²
Upínací rozsah, max.
6 mm²

Klasifikace

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
