SAIE-M12S-4-H5.5TL-M16
Подобно иллюстрации
SAIE-M12S-4-H5.5TL-M16

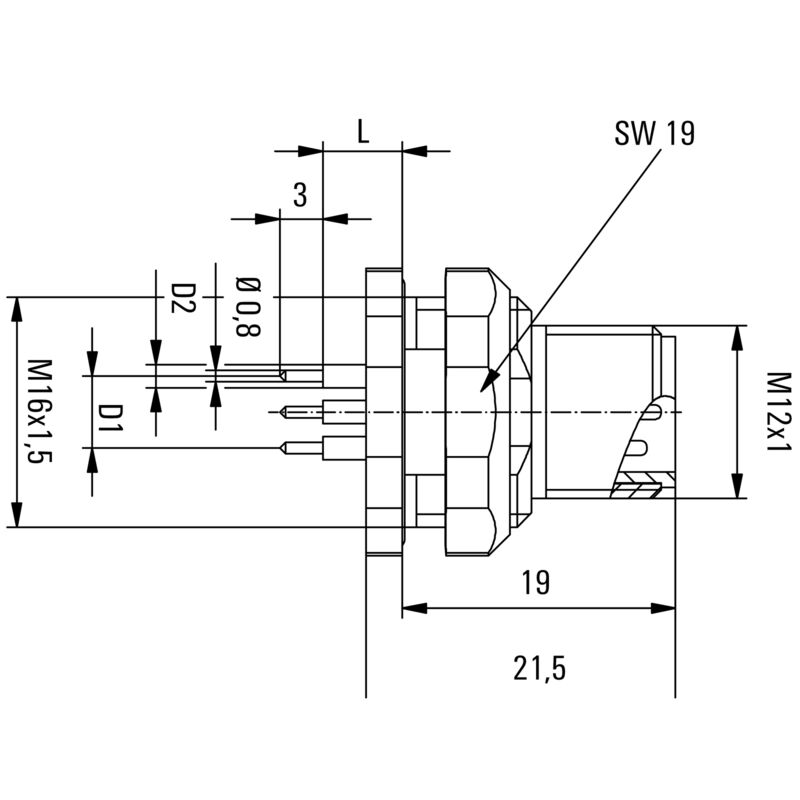

Габаритный чертеж
L (board-to-board distance) = 12mm
D1 = 5,5 mm
D2 = 1,4 mm
SAIE-M12S-4-H5.5TL-M16
Чертеж PCB платы
SAIE-M12S-4-H5.5TL-M16
Вырез в панели
SAIE-M12S-4-H5.5TL-M16
Схема контактов
M12 = A-coded

SAIE-M12S-4-H5.5TL-M16

Built-in plugs, M12, Mounting thread: M 16 x 1.5, Number of poles: 4, Strand / cable length:

№ продукта 2421740000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Связанные продукты 45
승인 General ordering data Размеры и массы Conformidad medioambiental del producto Технические данные вставного разъема печатной платы General Info Material data Системные параметры Classifications

승인

ROHS
준수

General ordering data

Версия
Built-in plugs, M12, Mounting thread: M 16 x 1.5, Number of poles: 4, Strand / cable length:
Заказ №
2421740000
Тип
SAIE-M12S-4-H5.5TL-M16
GTIN (EAN)
4050118430332
Кол.
10 Штука

Размеры и массы

Масса нетто
20 g

Conformidad medioambiental del producto

Состояние соответствия RoHS
Conforme con exención
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Технические данные вставного разъема печатной платы

Вид монтажа
Монтаж на заднюю панель
Высота установки
5,5 mm
Кодировка
A-coded
Количество полюсов
4
Корпус
M12 pin
Экранированное соединение
No
Номинальное напряжение
250 V
Номинальное напряжение
250 V (4 pôles) / 60 V (5 pôles) / 30 V (8 pôles)
Номинальный ток
4 A
Номинальный ток
4 A (4- oraz 5-biegunowy) / 2 A (8-biegunowy)
Диапазон температур
-30…80 °C
Вид защиты
IP67
Поверхность контакта
Au (золото)
Основной материал корпуса
CuZn
никелированный
Соединительная резьба
M12
Момент затяжки
M12: 0,8 Нм
Монтажная резьба
M 16 x 1,5
Диапазон монтажных моментов затяжки
1.2 Nm
Монтажный момент затяжки (блок)
  • макс.:
    1,2 Nm
Сопротивление изоляции
100 MΩ
Степень загрязнения
3 (2 внутри герметичной области)
Циклы коммутации
≥ 100
Материал контакта
Сплав меди
Материал контргаек
CuZn, никелирование
Материал корпуса с фланцевым креплением
CuZn, никелирование

General Info

Number of poles
4
Основной материал корпуса
CuZn
никелированный
Соединительная резьба
M12
Материал контакта
Сплав меди
Поверхность контакта
Au (золото)
Вид монтажа
Монтаж на заднюю панель
Вид защиты
IP67
Циклы коммутации
≥ 100

Material data

Материал контакта
Cu-alloy
Поверхность контакта
Au (золото)

Системные параметры

Вид защиты
IP67
Количество полюсных рядов
1
Количество полюсов
4
Сопротивление изоляции
100 MΩ
Циклы коммутации
≥ 100

Classifications

ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10
