SAIH-CD-2X0.34/0.22-PVC

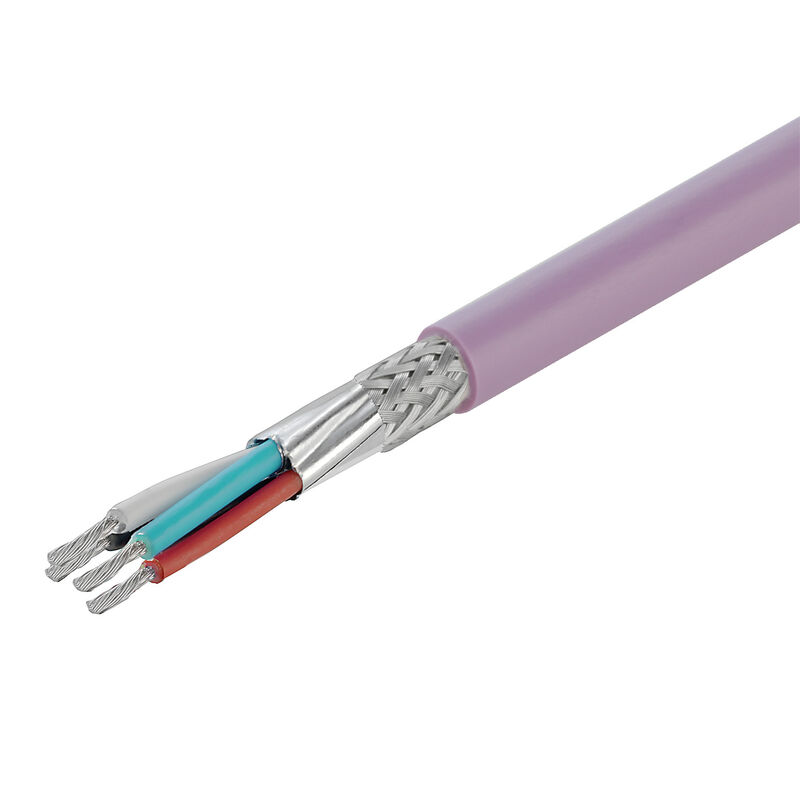

Produktillustration
SAIH-CD-2X0.34/0.22-PVC
Detaljerad ritning
SAIH-CD-2X0.34/0.22-PVC
Polschema

SAIH-CD-2X0.34/0.22-PVC

Denna produkt är snart inte tillgänglig längre.

Sista orderdatum: /Date(1790719200000)/

Cavo per bus, Numero di poli: 4, 100 m, Schermato: Sì, Materiale della guaina: PVC, Alogeni: Sì

ID výrobku 1232650000
Stáhnout datový list Nedladdningar av produkter
Använda produkter 2
Omologazioni Dati generali per l’ordinazione Dimensions and weights Conformità ambientale del prodotto Tekniska data för kabel Cable specific standards Standards Kabeluppbyggnad Elektriska egenskaper kabel Mekaniska egenskaper och materialegenskaper kabel 분류

Omologazioni

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
준수

Dati generali per l’ordinazione

Utförande
Cavo per bus, Numero di poli: 4, 100 m, Schermato: Sì, Materiale della guaina: PVC, Alogeni: Sì
Art.nr.
1232650000
Typ
SAIH-CD-2X0.34/0.22-PVC
GTIN(EAN)
4050118016383
Qty.
100
Delivery status
This article will no longer be available in the future.
Last order date
/Date(1790719200000)/

Dimensions and weights

Net weight
52 g

Conformità ambientale del prodotto

RoHS-kompatibilitetsstatus
Conforme
REACH SVHC
0.1 wt% 이상의 SVHC 없음

Tekniska data för kabel

violett
Accelerartion
7 m/s²
Antal ledare
4
Antal poler
4
Böjcykler
5 Mio
Böjradie min, fast monterad
5 x kabeldiameter
Böjradie min, rörlig
10 x kabeldiameter
Bestrålning tvärbunden
Nej
Beständighet mot svetsgnistor
Nej
Färkodning
vit
blå
röd
svart
Halogener
Ja
hastighet
180 m/min
Hybridkabel
Ja
Isolering
Polyolefin
PE
Kabeldragningsarea (utskrift/online)
2 x 0,34 mm² + 2 x 0,22 mm²
Kabellängd
100 m
Kabelns längd är konfigurerbar
Ne
Ledararea
0.38 mm²
Mantel i enlighet med UL AWM-stil
2571 (80 °C)
Mantelmaterial
PVC
Oljebeständighet
in accordance with IEC 60811-2-1
PE-Funktion
No
Skärmad
Yes
Släpkedjetålighet
No
Säker mot svetsstänk
Non
Temperaturområde, fast lagd
-40...80 °C
Temperaturområde, rörligt
-10...80 °C
Ytterdiameter
6.7 mm ± 0.3 mm

Cable specific standards

Röktäthet
No

Standards

Röktäthet
No

Kabeluppbyggnad

violett
Övertäckning skärmflätning
70 %
Anordning ledare
tvinnat par
Antal ledare
4
Färkodning
vit
blå
röd
svart
Isolering
Polyolefin
PE
Isoleringsdiameter
1.4 mm
Isoleringsdiameter 2
2.05 mm
Ledarmaterial
tinned copper
Material mantel
PVC
Samlingsskärm
Shielding braid made from copper wiring
Typ av skärmning för trådpar
Alumínium fólia

Elektriska egenskaper kabel

hastighet
180 m/min
Isolationsmotstånd
108 Ω
Kategori
Různé

Mekaniska egenskaper och materialegenskaper kabel

Accelerartion
7 m/s²
Böjcykler
5 Mio
Halogener
Ja
hastighet
180 m/min
Oljebeständighet
in accordance with IEC 60811-2-1
Röktäthet
No
UV-beständig
No

분류

ETIM 8.0
EC003249
ETIM 9.0
EC003249
ETIM 10.0
EC003249
ECLASS 14.0
27-06-18-01
ECLASS 15.0
27-06-18-01
