SAIL-M12BW-T-10P
SAIL-M12BW-T-10P
Dibujo acotado
SAIL-M12BW-T-10P
Esquema de polos
Socket
SAIL-M12BW-T-10P
Esquema de conexiones
SAIL-M12BW-T-10P
La herramienta perfecta: Screwty ® con función de par de apriete
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BW-T-10P

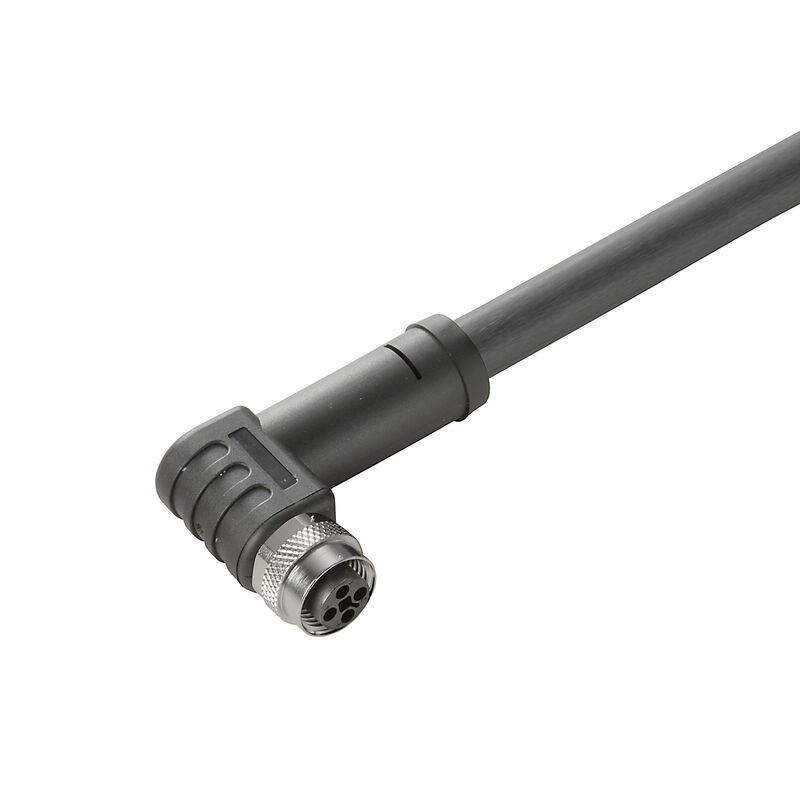

Nätsladd, En ände utan kontakt, M12, Antal poler : 4, 10 m, Hona, vinklad, Skärmad: Nej, LED: Nej, Mantelmaterial: PUR, Halogener: Nej

N.º de artículo 2050561000
Descargar hoja de datos Soporte técnico
Productos relacionados 4
Godkännanden Allmänna beställningsdata Dimensions and weights Экологическое соответствие изделия Technical specifications for cable 일반 기술 데이터 Electrical properties Standardy ogólne Стандарты Вилка левосторонняя Вилка правосторонняя Klassificeringar

Godkännanden

인증
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cULus)
E310075

Allmänna beställningsdata

버전
Nätsladd, En ände utan kontakt, M12, Antal poler : 4, 10 m, Hona, vinklad, Skärmad: Nej, LED: Nej, Mantelmaterial: PUR, Halogener: Nej
주문 번호
2050561000
유형
SAIL-M12BW-T-10P
GTIN(EAN)
4050118441574
Förp.
1 items

Dimensions and weights

Net weight
500 g

Экологическое соответствие изделия

RoHS 준수 상태
Соответствует с исключением
RoHS 면제(해당되거나 알려진 경우)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Technical specifications for cable

UL AWM 방식 규격 외부 클래딩
20234 (80 °C / 1000 V)
가속
5 m/s²
구부림 반경, 최소, 고정
4 x cable diameter
구부림 반경, 최소, 이동
7.5 x cable diameter
구부림 주기
10 Mio
구성 가능 케이블 길이
No
속도
5 m/s
온도 범위, 고정
-50...90 °C
온도 범위, 이동
-40...90 °C
외경
9.6 mm ± 0.3 mm
외피 색상
czarny
외피 재질
PUR
용접 비드 내성
Nie
용접 스파크 저항
Nie
절연
PP
조사 교차결합
Нет
차폐
Нет
컬러 코딩
черный
синий
белый
коричневый
케이블 길이
10 m
케이블 캐리어에 적합
Да
코어 단면적
1.5 mm²
폴 수
4
할로겐
Нет

일반 기술 데이터

AF 사이즈
13 mm
LED
No
결선 나사산
M12
공칭 전압
63 V
버전
Socket, angled
보호 등급
IP67
when screwed in
오염 심각도
3
절연 저항
108 Ω
접점 표면
pozłacany
정격 전류
12 A
조임 토크
M12: 1.0 Nm
코딩
T-coded
플러그 주기
≥ 100
하우징 기본 재질
PUR
하우징의 온도 범위
-40 … +85 ° C

Electrical properties

공칭 전압
63 V
절연 저항
108 Ω

Standardy ogólne

인증 번호(cULus)
E310075
커넥터 표준
IEC 61076-2-111

Стандарты

커넥터 표준
IEC 61076-2-111

Вилка левосторонняя

플러그 좌측
M12, T-кодировка, IP67, штыревой контакт, угловой 90°, Пластмасса, неэкранированный

Вилка правосторонняя

플러그 우측
свободный конец провода

Klassificeringar

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
