SAIL-M12G-3S10U
SAIL-M12G-3S10U
Габаритный чертеж
Male, straight
SAIL-M12G-3S10U
Схема контактов
Male
SAIL-M12G-3S10U

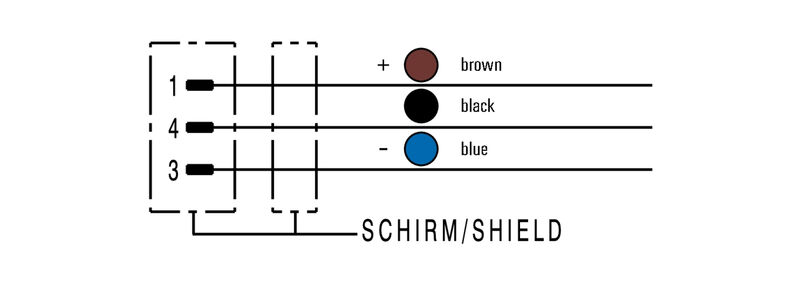

Схема соединений

SAIL-M12G-3S10U

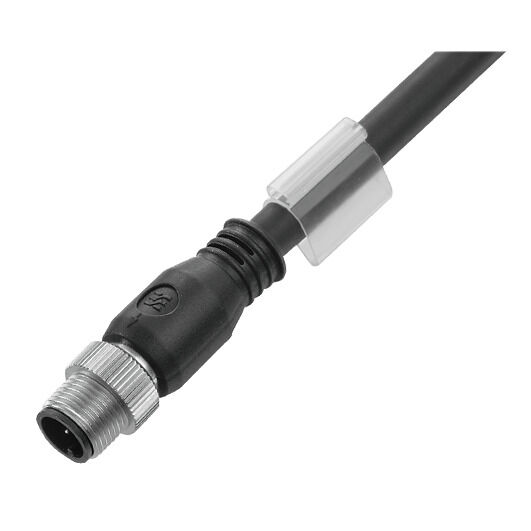

Концентратор сигналов, контрольная линия, Один конец без разъема, M12, Количество контактов : 3, 10 m, Вилка, прямая, Экранированный: Да, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет

№ продукта 1906471000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 6 Связанные продукты 5
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Технические характеристики кабеля PB46 Общие технические данные Электрические свойства Общие стандарты Стандарты Вилка левосторонняя Вилка правосторонняя Изображения продукции Классификации

Сертификаты

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)
E307231

Основные данные для заказа

Versione
Концентратор сигналов, контрольная линия, Один конец без разъема, M12, Количество контактов : 3, 10 m, Вилка, прямая, Экранированный: Да, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет
주문 번호
1906471000
Tipo
SAIL-M12G-3S10U
GTIN (EAN)
4032248529780
Кол.
1 Штука

Размеры и массы

Масса нетто
372 g

Экологическое соответствие изделия

RoHS 준수 상태
Соответствует с исключением
RoHS 면제(해당되거나 알려진 경우)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Технические характеристики кабеля

PP
Barva opláštění
черный
Beschleunigung
5 m/s²
Campo delle temperature, posa mobile
-25...80 °C
Codage couleur
коричневый
синий
черный
Cycles de courbure
2 Mio
Diametro esterno
5 mm ± 0.2 mm
Délka kabelu
10 m
Gaine selon UL AWM
20549 (80 °C / 300 V)
Halogen
Нет
Longueur de câble configurable
Нет
Matériau de la gaine
Полиуретан
Numero di poli
3
Odolnost vůči olejům
в соответствии с IEC 60811:404
Průřez jádra
0,34 mm²
Rayon de courbure, min., fixe
5 x диаметр кабеля
Rayon de courbure, mobile
10 x диаметр кабеля
Resistente alle perle di saldatura
Нет
Résistance de soudage
Нет
Résistance à la flamme
In accordance with UL1581 UL / CUL FT2
в соответствии с IEC 60332-2-2
Résistance à la torsion
0 °/m
Résistant à l'hydrolyse et aux microbes
Да
Réticulé par irradiation
Нет
sans LABS
Да
Stíněný
Да
Temperature range, stationary
-40...80 °C
Vhodné pro nosiče kabelů
Да
Vitesse
200 m/s
Âme selon UL AWM
10493 (80 °C / 300 V)

PB46 Общие технические данные

Housing main material
PUR
Insulation resistance
108 Ом
Kontaktyta
позолоченный
LED
Нет
Version
Вилка, прямая
Вид защиты
IP65
IP66
IP67
IP68
когда ввинчен
Диапазон температур корпуса
-25…+85 °C
Материал резьбового кольца
Цинковое литье под давлением
Момент затяжки
M12: 0,8–1,2 Нм
Номинальное напряжение
250 V
Номинальный ток
4 A
соединено перемычкой
Нет
Степень загрязнения
3
Циклы коммутации
≥ 100
결선 나사산
M12
코딩
A-кодировка

Электрические свойства

Resistenza d'isolamento
108 Ом
Tensione nominale
250 V

Общие стандарты

Standardní konektor
IEC 61076-2-101
Č. osvědčení (cULus)
E307231

Стандарты

Standardní konektor
IEC 61076-2-101

Вилка левосторонняя

Штекер левый
M12, A-кодировка, IP69, штыревой контакт, прямой, Пластмасса, экранированный

Вилка правосторонняя

Штекер правый
свободный конец провода

Изображения продукции

Подпись к рисунку - 06
Идеальный инструмент – Screwty ® с функцией контроля момента затяжки
Подпись под рисунком-06
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Классификации

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
