SAIL-M8GM8G-3-9.0U
SAIL-M8GM8G-3-9.0U
Méretrajz
Male, straight
SAIL-M8GM8G-3-9.0U
Méretrajz
Male, straight
SAIL-M8GM8G-3-9.0U
Póluskiosztás
Male
SAIL-M8GM8G-3-9.0U
Póluskiosztás
Socket
SAIL-M8GM8G-3-9.0U
Kapcsolási rajz
Schaltbild
SAIL-M8GM8G-3-9.0U
Az ideális szerszám: Screwty ® nyomaték funkcióval
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M8GM8G-3-9.0U

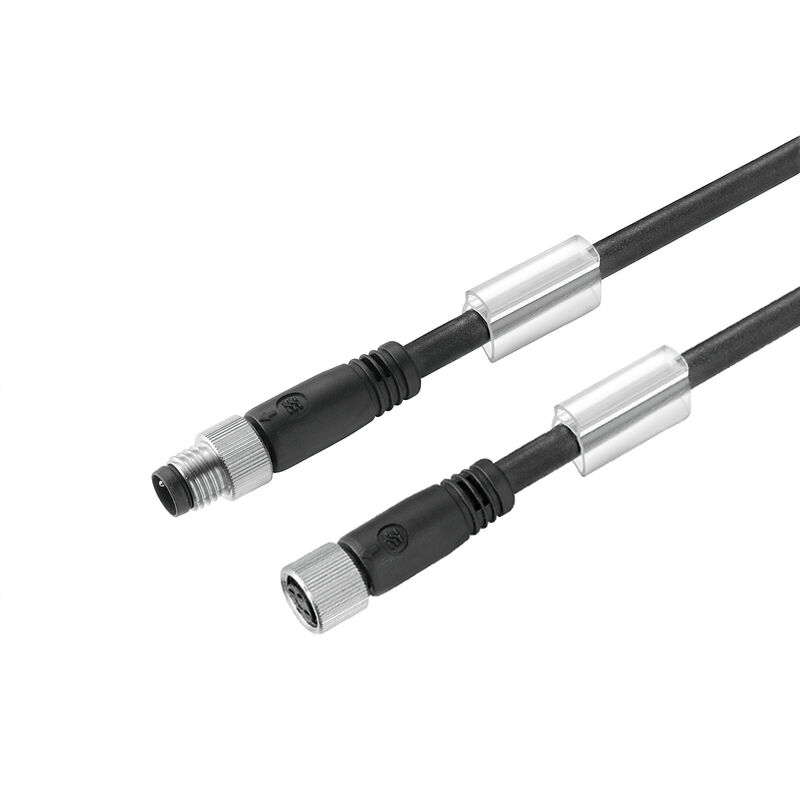

Érzékelő/beavatkozó vezeték, Csatlakozóvezeték, M8 / M8, Pólusok száma : 3, 9 m, tű (papa), egyenes - hüvely, egyenes, árnyékolt: Nem, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem

Cikkszám 1824570900
Adatlap letöltése Engineering Support Product Downloads
Tartozékok 6 Kapcsolódó termékek 27
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Kábel műszaki adatai Általános műszaki adatok Villamos tulajdonságok Általános szabványok Szabványok Dugó, bal Dugó, jobb Besorolások

Tanúsítványok

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cULus)
E307231

Általános rendelési adatok

Versione
Érzékelő/beavatkozó vezeték, Csatlakozóvezeték, M8 / M8, Pólusok száma : 3, 9 m, tű (papa), egyenes - hüvely, egyenes, árnyékolt: Nem, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem
N. d’ordine
1824570900
Tipo
SAIL-M8GM8G-3-9.0U
GTIN (EAN)
4050118326079
Qty.
1 Darab

Méretek és tömegek

Átmérő
3,6 mm
Nettó tömeg
176 g

Termékek környezetvédelmi megfelelősége

Stato conformità RoHS
Megfelel, kivétellel
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Kábel műszaki adatai

Aceleración
5 m/s²
Aislamiento
PP
Bending cycles
5 millió
Bending cycles at torsion
> 5 Mio.
Bending radius, min., moving
10 x kábelátmérő
Core cross-section
0,25 mm²
Csavarási ellenállás
180 °/m
Diámetro exterior
3.6 mm + 0.15 mm
Halogen
Nem
Hegesztési szikrákkal szembeni ellenállás
Nem
Hidrolízis és mikróba-ellenálló
Igen
Integrált elvezető vezeték
Nem
Keresztkötéses irradiáció
Nem
Konfigurálható kábelhossz
Nem
Kábelhossz
9 m
Külső bevonat az UL AWM stílusnak megfelelően
20549 (80 °C / 300 V)
Length of torsion
1 m
Mantelmaterial
PUR
Número de polos
3
Odolné vůči perlám kovu ze svařování
Nem
Raggio di curvatura min., fisso
5 x kábelátmérő
Sheathing colour
fekete (RAL 9005-höz hasonló)
Shielded
Nem
Suitable for cable carriers
Igen
Színkód gyűrű
Barna
Kék
Fekete
Temperature range, moving
-25...60 °C
Temperature range, stationary
-50...80 °C
Ér, az UL AWM stílusnak megfelelően
10493 (80 °C / 300 V)
Ölbeständigkeit
Yes
Скорость
3,33 m/s
화염 내성
in accordance with IEC 60332-2-2
In accordance with UL1581 UL / CUL FT2

Általános műszaki adatok

Coding
A kódolású
Dugaszolási ciklusok
≥ 100
Filettatura del collegamento
M8 / M8
Housing main material
PUR
Ház hőmérsékleti tartománya
-25…+85 °C
Insulation resistance
108 Ω
LED
Nem
Menetes gyűrű anyaga
Sárgaréz, nikkelezett
Nominal current
4 A
Nominal voltage
60 V
Protection degree
IP69
IP65
IP66
Szennyezés súlyossága
3
Version
tű (papa), egyenes - hüvely, egyenes
Поверхность контакта
Aranyozott

Villamos tulajdonságok

Insulation resistance
108 Ω
Tension nominale
60 V

Általános szabványok

Csatlakozó, standard
IEC 61076-2-104
Tanúsítvány száma (cULus)
E307231

Szabványok

Csatlakozó, standard
IEC 61076-2-104

Dugó, bal

Csatlakozó, bal
M8, IP69, dugós érintkező, egyenes, Műanyag, árnyékolatlan

Dugó, jobb

Csatlakozó, jobb
M8, IP69, hüvelyes érintkező, egyenes, Műanyag, árnyékolatlan

Besorolások

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
