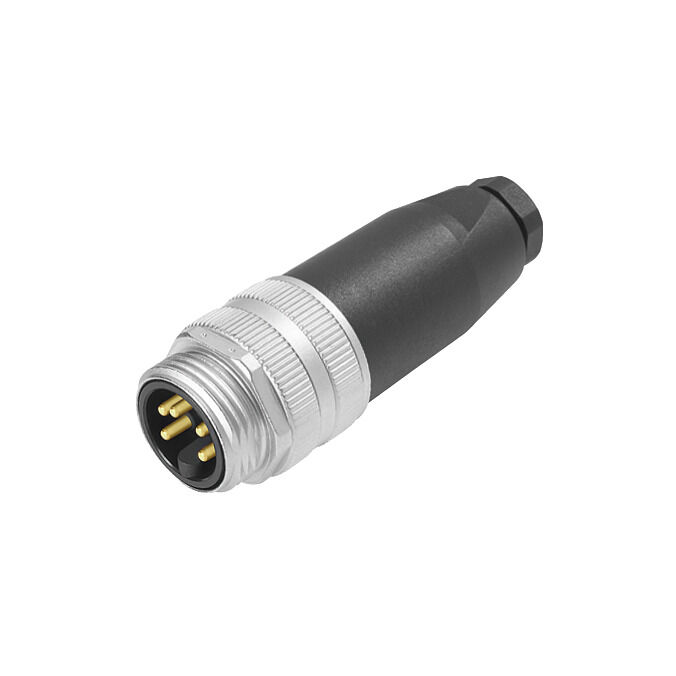

SAIS-3/9-7/8
SAIS-3/9-7/8
SAIS-3/9-7/8
Schéma des pôles
Male

SAIS-3/9-7/8

Connecteur attachable, 7/8"

Référence produit 1291870000
Fiche technique Téléchargements de produits
Autres produits de la même gamme 12
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Caractéristiques électriques - connecteurs débrochables à équiper Caractéristiques générales Classifications

Agréments

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E307231

Informations générales de commande

Version
Connecteur attachable, 7/8"
Référence
1291870000
Type
SAIS-3/9-7/8
GTIN (EAN)
4050118086867
Qté.
1 Pièce

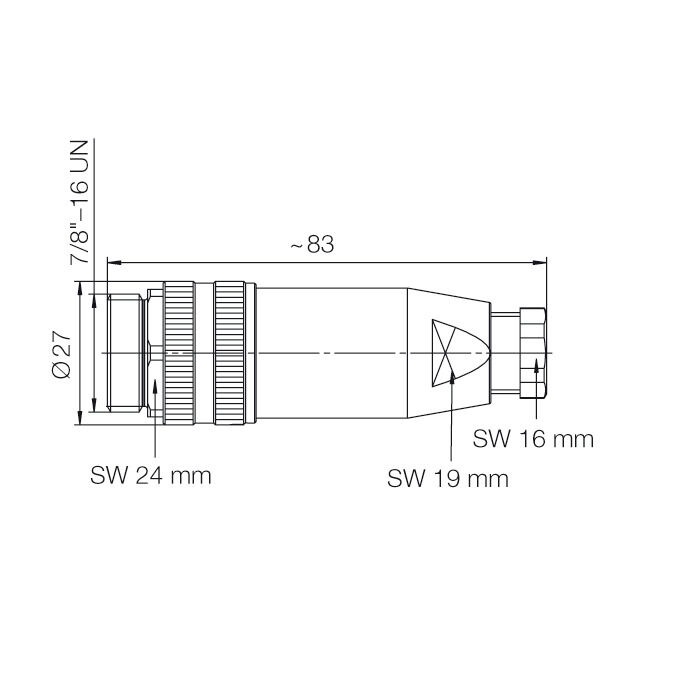

Dimensions et poids

Poids net
49,413 g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
6c
REACH SVHC
Lead 7439-92-1
Imidazolidine-2-thione 96-45-7
SCIP
10f6f563-34ca-4ce4-9e59-cf656b2f4d8b

Caractéristiques électriques - connecteurs débrochables à équiper

Codage
aucune
Courant nominal
12 A
Courant nominal
9 A (4 et 5 pôles), 12 A (3 pôles)
Cycles d'enfichage
≥ 50
Degré de pollution
3
Degré de protection
IP67
Diamètre de câble, max.
8 mm
Diamètre de câble, min.
6 mm
Matériau de base du boîtier
PBT
Matériau de la bague filetée
Zinc injecté sous pression
Matériau des contacts
CuZn
Nombre de pôles
3
Plage de températures du coffret
-40 … +85 ° C
Presse-étoupe
PG 9
Raccordement du blindage
Non
Résistance d'isolation
108 Ω
Section de raccordement du conducteur, max.
1,5 mm²
Section de raccordement du conducteur, min.
0,5 mm²
Section de raccordement, max.
1,5 mm²
Section de raccordement, min.
0,14 mm²
Surface du contact
doré
Tension nominale
300 V
Type de contact
Mâle
Type de raccordement
Raccordement vissé

Caractéristiques générales

1. csatlakozás
7/8"
Cable gland
PG 9
Codage
aucune
Collegamento 2
Vis
Conductor cross-section, min.
0,5 mm²
Conductor O.D.
-
Corrente nominale
9 A (4 et 5 pôles), 12 A (3 pôles)
Diamètre de câble, max.
8 mm
Diamètre de câble, min.
6 mm
Filetage du raccordement
7/8"
Materiál kontaktu
CuZn
Matériau de base du boîtier
PBT
Nennspannung
300 V
Nennstrom
12 A
Nombre de pôles
3
Plugging cycles
≥ 50
Pollution severity
3
Protection degree
IP67
Průřez vodiče, max.
1,5 mm²
Rated voltage
300 V
Résistance d'isolation
108 Ω
Shield connection
Non
Surface du contact
doré
Temperature range of housing
-40 … +85 ° C
Type de raccordement
Raccordement vissé
Расчетное напряжение (UL)
600 V
정격 임펄스 전압
4 000 V

Classifications

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
