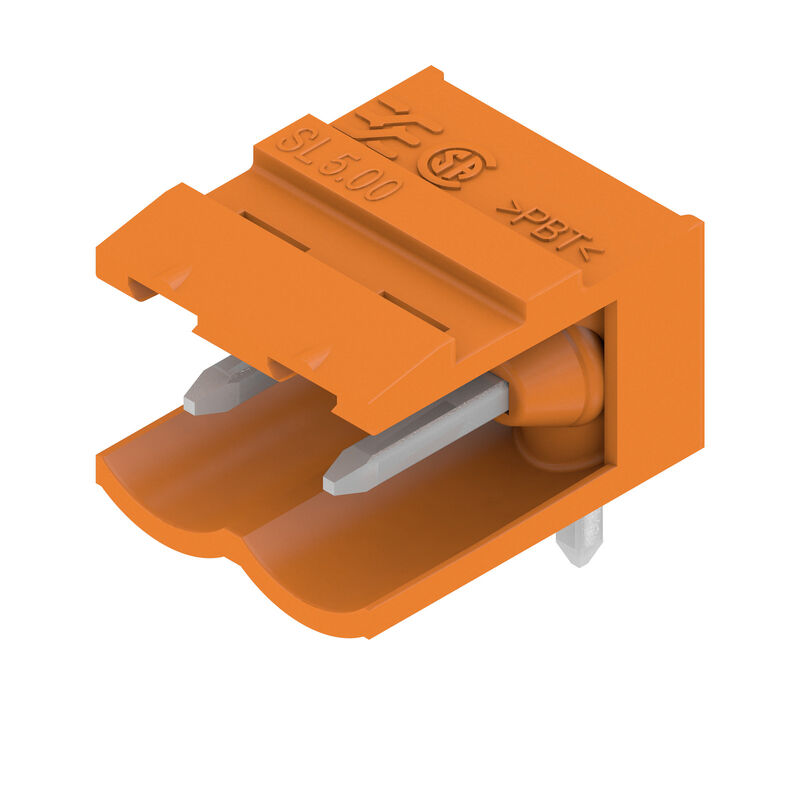

SL 5.00/02/90 3.2SN OR BX
Zdjęcie produktu

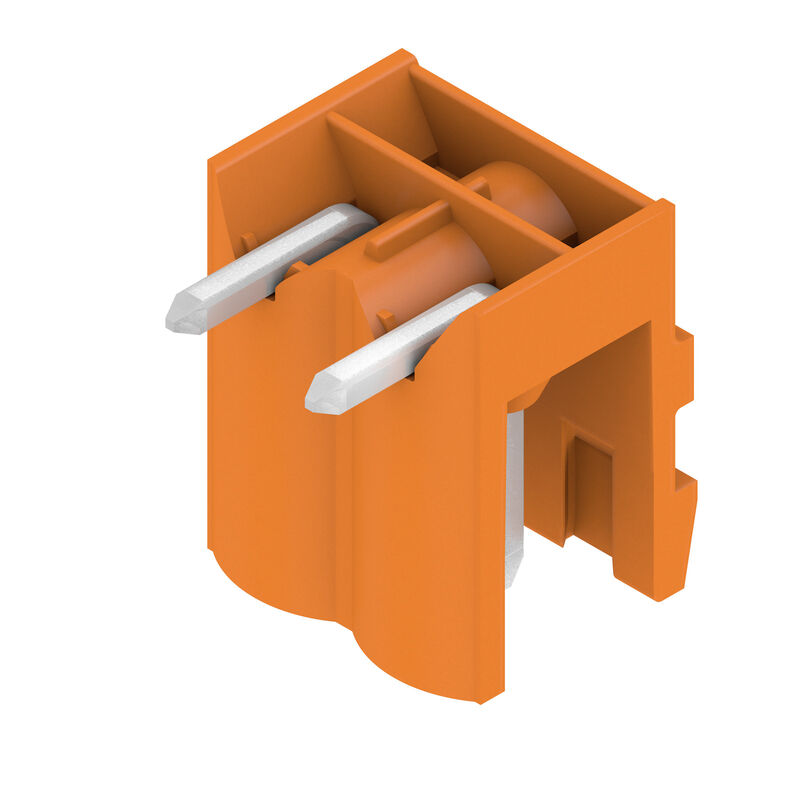

SL 5.00/02/90 3.2SN OR BX
Zdjęcie produktu
SL 5.00/02/90 3.2SN OR BX
Rysunek wymiarowany
SL 5.00/02/90 3.2SN OR BX
Wykres
SL 5.00/02/90 3.2SN OR BX
Wykres
Uncompromising functionality
High vibration resistance

SL 5.00/02/90 3.2SN OR BX

PCB plug-in connector, male header, open side, THT solder connection, 5.00 mm, Number of poles: 2, 90°, Solder pin length (l): 3.2 mm, tinned, orange, Box

Nr. produktu 1571130000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 6 Jest odpowiednikiem 8 Produkty pokrewne 17
Approvals General ordering data Dimensions and weights Environmental Product Compliance Systemkennwerte Werkstoffdaten Jmenovité údaje podle IEC Rated data acc. to CSA Données nominales selon UL 1059 Verpackungen Important note Classifications

Approvals

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (UR)
E60693

General ordering data

Wersja
PCB plug-in connector, male header, open side, THT solder connection, 5.00 mm, Number of poles: 2, 90°, Solder pin length (l): 3.2 mm, tinned, orange, Box
Nr zam.
1571130000
Typ
SL 5.00/02/90 3.2SN OR BX
GTIN (EAN)
4008190156121
Ilość
100 Darab
Termékadatok
IEC: 400 V / 18 A
UL: 300 V / 15 A
Csomagolás
Doboz

Dimensions and weights

Głębokość
12 mm
Głębokość (cale)
0,472 inch
Wysokość
11,6 mm
Height (inches)
0,457 inch
Height of lowest version
8,4 mm
Szerokość
10 mm
Szélesség (coll)
0,394 inch
Masa netto
0,62 g

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant without exemption
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC
Ślad węglowy produktu
  • Bölcsőtől a kapuig:
    0,006 kg CO2 eq.

Systemkennwerte

Rodzina produktów
OMNIMATE Signal - series BL/SL 5.00
Rodzaj przyłącza
Board connection
montaż na płytce drukowanej
Raccordement soudé THT
Raster w mm (P)
5 mm
Raster w calach (P)
0,197 "
kąt odejścia
90°
Pólusszám
2
liczba kołków lutowanych na biegun
1
Długość kołka lutowniczego (l)
3,2 mm
Tolerancja długości kołka lutowniczego
+0,1 / -0,2 mm
Wymiary kołka lutowniczego
d = 1,2 mm
Nyolcszögletű
Wymiary kołka lutowniczego = d tolerancja
0 / -0,03 mm
Średnica otworu oczka lutowniczego (D)
1,3 mm
ソルダーアイレット穴直径公差 (D)
+ 0,1 mm
L1 in mm
5 mm
L1(인치)
0,197 "
행 수
1
Pin series quantity
1
Touch-safe protection acc. to DIN VDE 57 106
finger-safe unplugged/ back-of-hand-safe plugged
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Вид защиты
IP20
Объемное сопротивление
≤5 mΩ
Кодируемый
Да
Усилие вставки на полюс, макс.
10 N
Усилие вытягивания на полюс, макс.
8 N

Werkstoffdaten

Materiał izolacyjny
PBT
Barwny
naranja
Tabela kolorów (podobny)
RAL 2000
grupa materiałów izolacyjnych
IIIa
Porównywalny wskaźnik śledzenia (CTI)
≥ 200
UL 94 éghetőségi osztály
V-0
Materiał styków
Lega in rame
Powierzchnia styku
stagnato
용접 결선의 레이어 구조
1...3 µm Ni / 2...4 µm Sn 매트
Struktura warstwowa wtyku
1...3 µm Ni / 2...4 µm Sn 매트
Температура хранения, мин.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
100 °C
Temperaturområde Montage, min.
-25 °C
Temperaturområde Montage, max.
100 °C

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
18 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
14,5 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
15 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
12 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
400 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
320 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
250 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
4 kV
odporność na zwarcia
3 x 1s mit 120 A

Rated data acc. to CSA

Instytut (CSA)
CSA
Nr certyfikatu (CSA)
200039-1121690
Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Napięcie znamionowe (grupa użytkowa D / CSA)
300 V
Prąd znamionowy (grupa użytkowa B / CSA)
15 A
Prąd znamionowy (grupa użytkowa D / CSA)
10 A
Odniesienie do wartości znamionowych
Specifications are maximum values, details - see approval certificate.

Données nominales selon UL 1059

Instytut (UR)
UR
Nr certyfikatu (UR)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
15 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
10 A
Odniesienie do wartości znamionowych
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Verpackungen

opakowanie
Box
Długość VPE
166 mm
Szerokość VPE
68 mm
Wysokość VPE
43 mm

Important note

Zgodność IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Uwagi
  • További változatok külön kérésre
  • Aranyozott érintkező felület külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
