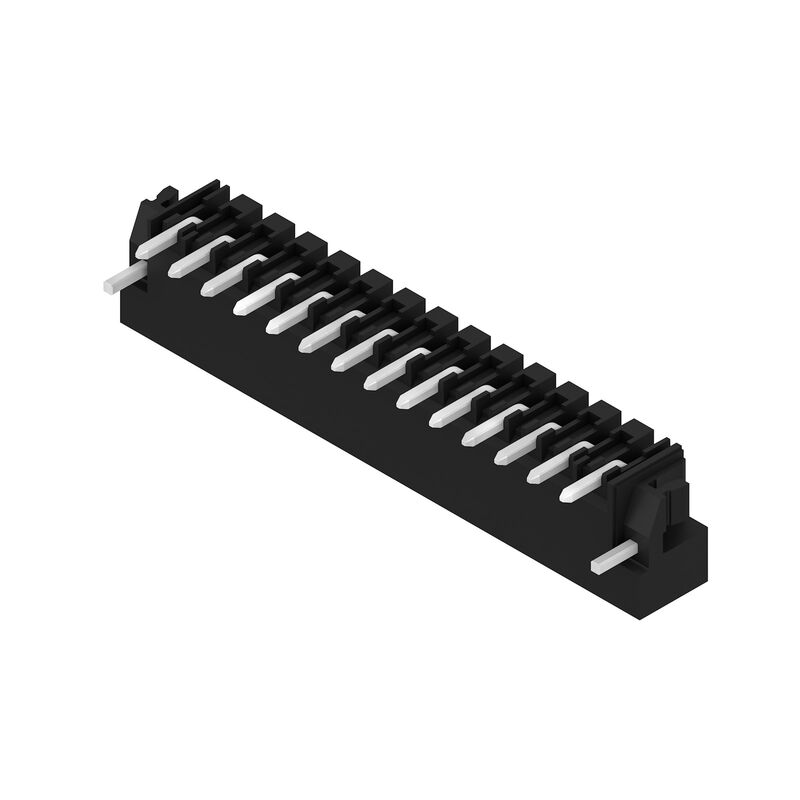

SL-SMT 3.50/14/90LF 3.2SN BK BX
Изображение изделия
SL-SMT 3.50/14/90LF 3.2SN BK BX
Изображение изделия
SL-SMT 3.50/14/90LF 3.2SN BK BX
Dimensional drawing
L1 = 66.50 mm | P = 3.50 mm

SL-SMT 3.50/14/90LF 3.2SN BK BX

Штекерный соединитель печатной платы, Штырьковый соединитель, Фланец под пайку, Соединение THT/THR под пайку, 3.50 mm, Количество полюсов: 14, 90°, Длина штифта для припайки (l): 3.2 mm, луженые, черный, Ящик

№ продукта 1841970000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 8 Является эквивалентом 9 Связанные продукты 37
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные характеристики Данные о материалах Номинальные характеристики по IEC Номинальные характеристики по CSA Номинальные характеристики по UL 1059 Упаковка Важное примечание Классификации

Сертификаты

Сертификаты
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (UR)
E60693

Основные данные для заказа

Версия
Штекерный соединитель печатной платы, Штырьковый соединитель, Фланец под пайку, Соединение THT/THR под пайку, 3.50 mm, Количество полюсов: 14, 90°, Длина штифта для припайки (l): 3.2 mm, луженые, черный, Ящик
Заказ №
1841970000
Тип
SL-SMT 3.50/14/90LF 3.2SN BK BX
GTIN (EAN)
4032248353323
Кол.
30 Штука
Продуктное отношение
IEC: 320 V / 15 A
UL: 300 V / 10 A
Упаковка
Ящик

Размеры и массы

Глубина
11,1 mm
Глубина (дюймов)
0,437 inch
Высота
10,7 mm
Высота (в дюймах)
0,421 inch
Высота, мин.
7,5 mm
Ширина
56 mm
Ширина (в дюймах)
2,205 inch
Масса нетто
7,333 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%
Углеродный след продукта
  • Производственный цикл:
    0,054 kg CO2 eq.

Системные характеристики

Product family
OMNIMATE Signal — серия BL/SL 3.50
Type of connection
Соединение с платой
Mounting onto the PCB
Соединение THT/THR под пайку
Pitch in mm (P)
3,5 mm
Pas en pouces (P)
0,138 "
Angle de sortie
90°
Количество полюсов
14
Nombre de picots par pôle
1
Pájecí kolík, délka (l)
3,2 mm
Tolerancia de longitud del pin de soldadura
0 / -0,3 mm
Размеры выводов под пайку
d = 1,2 мм
восьмиугольный
Solder pin dimensions = d tolerance
0 / -0,03 mm
Диаметр отверстия припойного ушка (D)
1,4 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 мм
Наружный диаметр площадки под пайку
2,3 mm
Диаметр отверстия трафарета
2,1 mm
L1 в мм
45,5 mm
L1 в дюймах
1,791 "
Количество рядов
1
Количество полюсных рядов
1
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем, с проникновением/защита от доступа тыльной стороной руки, без проникновения
Защита от прикосновения согласно DIN VDE 0470
IP 20 с проникновением/IP 10 без проникновения
Вид защиты
IP10
Объемное сопротивление
≤5 mΩ
Кодируемый
Да
Циклы коммутации
25
Усилие вставки на полюс, макс.
6 N
Усилие вытягивания на полюс, макс.
6 N

Данные о материалах

Изоляционный материал
LCP GF
Цветовой код
черный
Таблица цветов (аналогич.)
RAL 9011
Группа изоляционного материала
IIIa
Сравнительный показатель пробоя (CTI)
≥ 175
Moisture Level (MSL)
1
Класс пожаростойкости UL 94
V-0
Материал контакта
Сплав меди
Поверхность контакта
луженые
Структура слоев соединения под пайку
2...3 µm Ni / 5...7 µm Sn
Структура слоев штепсельного контакта
2...3 µm Ni / 5...7 µm Sn
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
100 °C
Температурный диапазон монтажа, мин.
-30 °C
Температурный диапазон монтажа, макс.
100 °C

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
15 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
12 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
13 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
10 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
160 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
160 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
2,5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
2,5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
2,5 kV
Устойчивость к воздействию кратковременного тока
3 x 1 сек. с 100 A

Номинальные характеристики по CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1176845
Rated voltage (Use group B / CSA)
300 V
Tension nominale (groupe d'utilisation D / CSA)
300 V
Courant nominal (groupe d'utilisation B / CSA)
10 A
Courant nominal (groupe d'utilisation D / CSA)
10 A
Riferimento ai valori di omologazione
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Номинальные характеристики по UL 1059

Institut (UR)
UR
Certificate No. (UR)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
10 A
Rated current (Use group D / UL 1059)
10 A
Reference to approval values
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

Packaging
Ящик
VPE length
344 mm
VPE width
135 mm
Hauteur VPE
20 mm

Важное примечание

Соответствие IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Примечания

• Позолоченные контактные поверхности по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Диаметр монтажной петельки D = 1,4+0,1мм
• Диаметр монтажного отверстия под пайку D = 1,5 + 0,1 мм, для 9  контактов
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев
