TRPL 24VDC 1CO
TERMSERIES-compact, Релейный модуль, Количество контактов: 1, Переключающий контакт AgNi, Номинальное напряжение: 24 В (DC) ±20 %, Ток: 6 A, PUSH IN, Кнопка проверки доступна: Нет
№ продукта
2773890000
Свойства
| Исполнение | TERMSERIES-compact, Релейный модуль, Количество контактов: 1, Переключающий контакт AgNi, Номинальное напряжение: 24 В (DC) ±20 %, Ток: 6 A, PUSH IN, Кнопка проверки доступна: Нет |
| Номер для заказа | 2773890000 |
| Тип | TRPL 24VDC 1CO |
| GTIN (EAN) | 4064675037668 |
| Кол. | 10 Штука |
| Глубина | 62,5 mm |
| Глубина (дюймов) | 2,461 inch |
| Высота | 89,4 mm |
| Высота (в дюймах) | 3,52 inch |
| Ширина | 6,4 mm |
| Ширина (в дюймах) | 0,252 inch |
| Масса нетто | 28,19 g |
| Температура хранения | -40 °C...85 °C |
| Рабочая температура | -40 °C...60 °C |
| Влажность | Относительная влажность 5–85 %, Tu = 40 °C, без образования конденсата |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 75e5f661-708e-44b0-9fc2-4f6c675b3b71 |
| Номинальное напряжение | 24 В (DC) ±20 % |
| Номинальный ток, DC | 11 мА |
| Мощность удержания | 264 mW |
| Индикация состояния | Зеленый светодиод |
| Схема защиты |
Безынерционный диод
Защита от переполюсовки |
| Номинальное напряжение переключения | 250 V AC |
| Непрерывный ток | 6 A |
| Макс. частота коммутации при номинальной нагрузке | 0,1 Hz |
| Макс. коммутируемое напряжение, AC | 250 V |
| Коммутационное перенапряжение пост. тока, макс. | 250 V |
| Мин. коммутационная способность |
1 mA @ 24 V
10 mA @ 12 V 100 mA @ 5 V |
| Пусковой ток | 20 А / 20 мс |
| Переключающая способность перем. напряжения (резистивная), макс. | 1500 VA |
| Переключающая способность пост. напряжения (резистивная), макс. | 144 W @ 24 V |
| Задержка включения | <7 ms |
| Задержка выключения | ≤ 4 ms |
| Тип контакта | 1 Переключающий контакт (AgNi) |

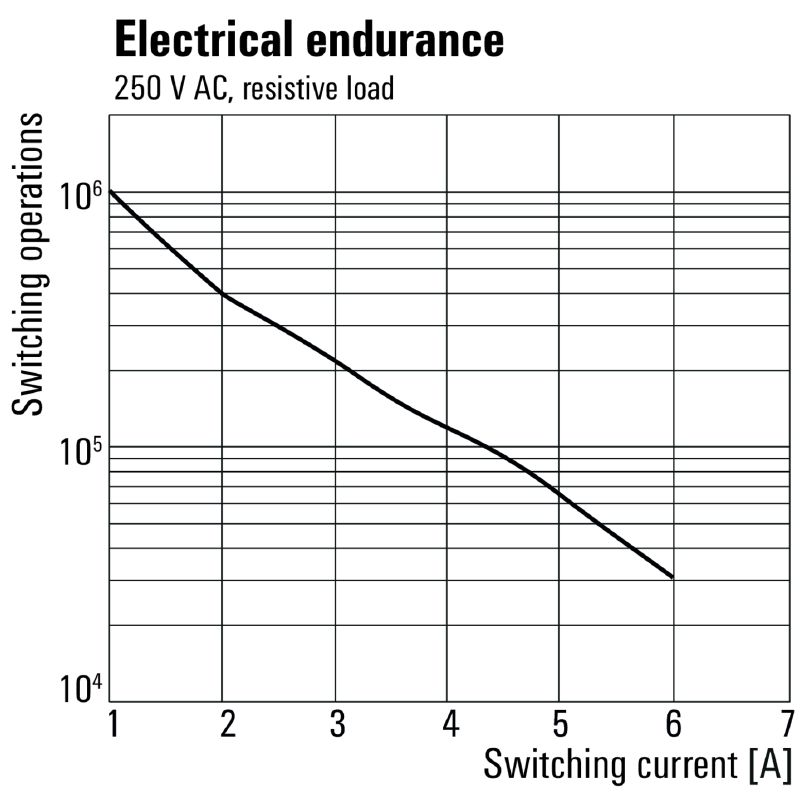

| Срок службы | 5*106 коммутаций |
| Рабочая высота |
≤ 2000 м
над уровнем моря |
| Рейка | TS 35 |
| Кнопка проверки доступна | Нет |
| Механический индикатор положения переключателя | Нет |
| Цветовой код | черный |
| Компонент с классом горючести UL94 |
|
| Номинальное напряжение | 300 V |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Геометрический зазор (вход-выход) | ≥ 6 мм |
| Электрическая прочность вход-выход | 2,5 кВэфф. |
| Тип развязки на входе и выходе | Усиленная изоляция |
| Диэлектрическая прочность открытого контакта | 1 kVeff / 1 min |
| Электрическая прочность относительно монтажной рейки | 4 кВэфф / 1 мин. |
| Импульсное перенапряжение, до | 6 кВ (1,2/50 мкс) |
| Вид защиты | IP20 |
| Сертификат № (cULus) | E141197 |
| Метод проводного соединения | PUSH IN |
| Длина снятия изоляции Измерительное соединение | 9 mm |
| Диапазон размеров зажимаемых проводников, измерительное соединение, | 1,5 mm² |
| Диапазон зажима, мин. | 0,14 mm² |
| Диапазон зажима, макс. | 2,5 mm² |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 14 |
| Сечение подключаемого провода, одножильного, мин. | 0,14 mm² |
| Сечение подключаемого проводника, однопроволочного, макс. | 1,5 mm² |
| Сечение подключаемого провода, одножильного, мин. (AWG) | AWG 26 |
| Сечение подключаемого провода, одножильного, макс. (AWG) | AWG 16 |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,14 mm² |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 2,5 mm² |
| Сечение подключаемого провода, гибкого, мин. (AWG) | AWG 26 |
| Сечение подключаемого провода, гибкого, макс. (AWG) | AWG 14 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,14 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 1,5 mm² |
| Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс. | 0,14 mm² |
| Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс. | 1,5 mm² |
| Кабельный наконечник для обжима двух проводов, мин. | 0,5 mm² |
| Кабельный наконечник для обжима двух проводов, макс. | 1 mm² |
| Размер лезвия | 0,6 x 3,5 мм |
| Одобрение / сертификат / документ о соответствии |
[DE PA5600 230411 001 ISS 01](https://mdcop.weidmueller.com/mediadelivery/asset/900_299115)
[UK PA5600 230411 001 ISS 01](https://mdcop.weidmueller.com/mediadelivery/asset/900_301040) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_293926) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2773890000) |
| Пользовательская документация |
[IS TRPL 6,4MM](https://mdcop.weidmueller.com/mediadelivery/asset/900_290711)
[FL_TERMSERIES-compact_1COAgNi_LOAD_GUIDE](https://mdcop.weidmueller.com/mediadelivery/asset/900_306014) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| Сертификаты |    |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cULus) | E141197 |
