TRZ 5VDC 2CO
TERMSERIES, Релейный модуль, Количество контактов: 2, Переключающий контакт AgNi, Номинальное напряжение: 5 В (DC) ± 20 %, Ток: 8 A, Пружинное соединение, Кнопка проверки доступна: Нет
№ продукта
1123590000
Свойства
| Версия | TERMSERIES, Релейный модуль, Количество контактов: 2, Переключающий контакт AgNi, Номинальное напряжение: 5 В (DC) ± 20 %, Ток: 8 A, Пружинное соединение, Кнопка проверки доступна: Нет |
| Заказ № | 1123590000 |
| Тип | TRZ 5VDC 2CO |
| GTIN (EAN) | 4032248905447 |
| Кол. | 10 Штука |
| Глубина | 87,8 mm |
| Глубина (дюймов) | 3,457 inch |
| Высота | 90,5 mm |
| Высота (в дюймах) | 3,563 inch |
| Ширина | 12,8 mm |
| Ширина (в дюймах) | 0,504 inch |
| Масса нетто | 55,2 g |
| Температура хранения | -40 °C...85 °C |
| Рабочая температура | -40 °C...60 °C |
| Влажность | Отн. влажность 5–95 %, Tu = 40 °C, без образования конденсата |
| Состояние соответствия RoHS | Соответствует с исключением |
| Исключение из RoHS (если применимо/известно) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9 |
| Температура окружающей среды (рабочая), макс. | 60 °C |
| Сечение подсоединяемого провода AWG, мин. | AWG 26 |
| Сечение подсоединяемого провода AWG, макс. | AWG 14 |
| Тип провода |
жесткий медный провод
гибкий медный провод |
| Уровень загрязнения | 2 |
| Номинальное напряжение | 5 В (DC) ± 20 % |
| Номинальный ток, DC | 70 mA |
| Мощность удержания | 400 мВт |
| Индикация состояния | Зеленый светодиод |

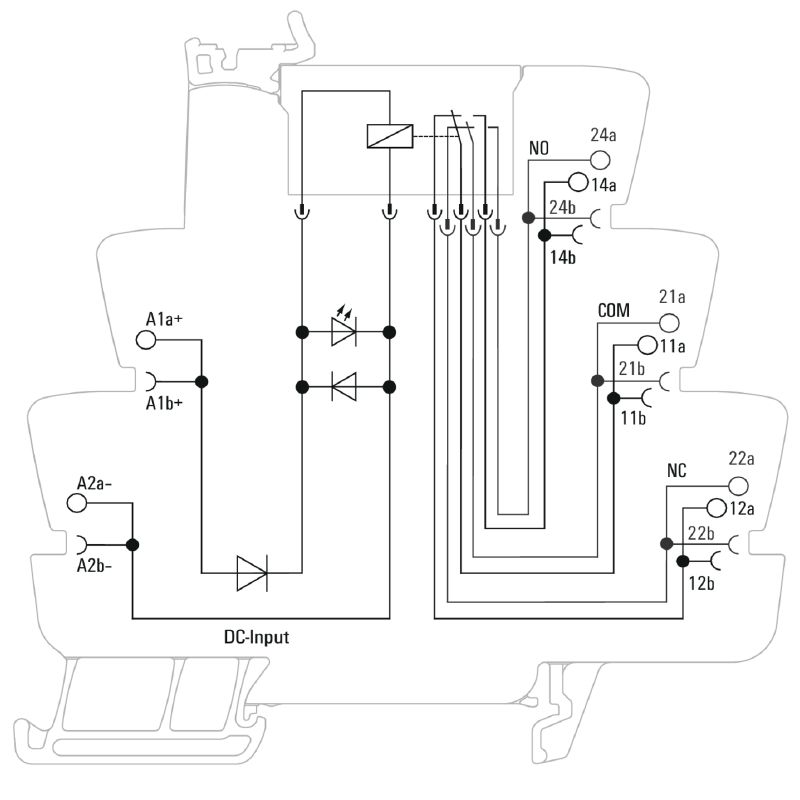

| Схема защиты |
Безынерционный диод
Защита от переполюсовки |
| Напряжение катушки запасного реле отличается от номинального управляющего напряжения | Нет |
| Напряжение катушки запасного реле | 5 В DC |
| Номинальное напряжение переключения | 250 V AC |
| Непрерывный ток | 8 A |
| Макс. частота коммутации при номинальной нагрузке | 0,1 Hz |
| Макс. коммутируемое напряжение, AC | 250 V |
| Коммутационное перенапряжение пост. тока, макс. | 250 V |
| Мин. коммутационная способность |
1 mA @ 24 V
10 mA @ 10 V 100 mA @ 5 V |
| Пусковой ток | 15 A / 4 c |
| Переключающая способность перем. напряжения (резистивная), макс. | 2000 VA |
| Переключающая способность пост. напряжения (резистивная), макс. | 192 W @ 24 V |
| Задержка включения | ≤ 11 мс |
| Задержка выключения | ≤ 7 мс |
| Тип контакта | 2 Переключающий контакт (AgNi) |
| Срок службы | 30 X 106 коммутаций |
| Рабочая высота |
≤ 2000 м
над уровнем моря |
| Рейка | TS 35 |
| Кнопка проверки доступна | Нет |
| Механический индикатор положения переключателя | Нет |
| Цветовой код | черный |
| Компонент с классом горючести UL94 |
|
| Номинальное напряжение | 300 V |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Геометрический зазор (вход-выход) | ≥ 6 мм |
| Электрическая прочность вход-выход | 3,51 кВдейств. /1 мин. |
| Тип развязки на входе и выходе | Усиленная изоляция |
| Диэлектрическая прочность смежных контактов | 2,5 KVeff / 1 Min. |
| Тип развязки на соседних контактах | Базовая изоляция |
| Диэлектрическая прочность открытого контакта | 1 kVeff / 1 min |
| Электрическая прочность относительно монтажной рейки | 4 кВэфф / 1 мин. |
| Импульсное перенапряжение, до | 6 кВ (1,2/50 мкс) |
| Вид защиты | IP20 |
| Сертификат № (DNV) | TAA00001E5 |
| Сертификат № (cULus) | E141197 |
| Метод проводного соединения | Пружинное соединение |
| Длина снятия изоляции Измерительное соединение | 8 mm |
| Диапазон размеров зажимаемых проводников, измерительное соединение, | 1,5 mm² |
| Диапазон зажима, мин. | 0,14 mm² |
| Диапазон зажима, макс. | 2,5 mm² |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 14 |
| Сечение подключаемого провода, одножильного, мин. | 0,14 mm² |
| Сечение подключаемого проводника, однопроволочного, макс. | 2,5 mm² |
| Сечение подключаемого провода, одножильного, мин. (AWG) | AWG 26 |
| Сечение подключаемого провода, одножильного, макс. (AWG) | AWG 14 |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,14 mm² |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 2,5 mm² |
| Сечение подключаемого провода, гибкого, мин. (AWG) | AWG 26 |
| Сечение подключаемого провода, гибкого, макс. (AWG) | AWG 14 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,14 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 1,5 mm² |
| Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс. | 0,14 mm² |
| Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс. | 1,5 mm² |
| Размер лезвия | 0,6 x 3,5 мм |
| Одобрение / сертификат / документ о соответствии |
[EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35334)
[Confirmation of Standards EN 45545-2](https://mdcop.weidmueller.com/mediadelivery/asset/900_319014) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_46879) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1123590000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1123590000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1123590000&norm=0) |
| Пользовательская документация |
[Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_93137)
[FL_TERMSERIES_RCL2CO_LOAD_GUIDE](https://mdcop.weidmueller.com/mediadelivery/asset/900_306020) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| Сертификаты |     |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cULus) | E141197 |
