Свойства
| Версия | Разрядник для защиты от перенапряжения, Низкое напряжение, С дистанционным контактом, TN-C-S, TN-S, TT, IT с N, IT без N |
| Заказ № | 2907970000 |

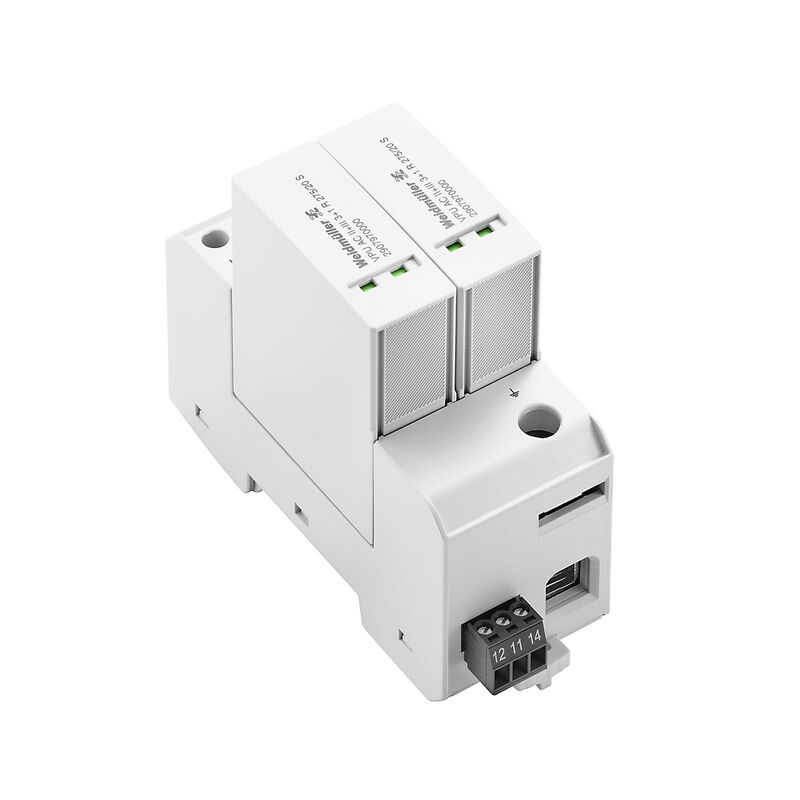

| Тип | VPU AC II+III 3+1 R 275/20 S |
| GTIN (EAN) | 4099986190115 |
| Кол. | 1 Штука |
| Глубина | 70 mm |
| Глубина (дюймов) | 2,756 inch |
| Высота | 99 mm |
| Высота (в дюймах) | 3,898 inch |
| Ширина | 36 mm |
| Ширина (в дюймах) | 1,417 inch |
| Масса нетто | 265,5 g |
| Рабочая температура | -40 °C...85 °C |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Вид соединения | Винтовое соединение |
| Длина снятия изоляции | 5 mm |
| Момент затяжки, макс. | 0,4 Nm |
| Сечение подключаемого провода, одножильного, макс. | 1,5 mm² |
| Сечение подключаемого провода, одножильного, мин. | 0,2 mm² |
| Вид защиты | IP20 в установленном состоянии |
| Исполнение | С дистанционным контактом |
| Класс пожаростойкости UL 94 | V-0 |
| Конструкция |
Монтажный корпус; 2 TE
Insta IP 20 |
| Оптическая индикация работы | зеленый = OK; красный = неисправен защитный разрядник - заменить. |
| Рабочая высота | ≤ 2000 м |
| Рейка | TS 35 |
| Сегмент | Распределение питания |
| Цветовой код | серый |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Временное перенапряжение - TOV | 335 V |
| Время реакции | ≤ 25 нс |
| Диапазон частот, макс. | 60 Hz |
| Диапазон частот, мин. | 50 Hz |
| Категория требований по IEC 61643-11 |
Тип II
Тип III |
| Класс требований согласно EN 61643-11 |
T2
T3 |
| Количество полюсов | 4 |
| Комбинированный импульс UOC | 6 kV |
| Макс. продолжительное напряжение, Uc (AC) | 275 V |
| Максимальное продолжительное напряжение, Uc (N-PE) | 255 V |
| Низковольтная сеть |
TN-C-S
TN-S TT IT с N IT без N |
| Номинальное напряжение (AC) | 230 V |
| Номинальный ток короткого замыкания ISCCR | 25 kA |
| Нормы |
IEC 61643-11
EN 61643-11 |
| Предохранитель | Предохранитель не требуется ≤ 100 А gG |
| Разрядный ток, In (8/20 мкс) (ноль – земля) | 20 кА |
| Разрядный ток, Iмакс. (8/20 мкс) (ноль – земля) | 40 kA |
| Разрядный ток, Iн (8/20 мкс), провод – защ. заземление (PE) | 10 kA |
| Сигнальный контакт | 250 V / 0,5 A |
| Согласование энергии (≤10 м) |
Тип II
Тип III |
| Тип напряжения | Переменный ток |
| Ток утечки (тип III) | 3 kA |
| Ток утечки, Iмакс. (8/20 мкс), провод – защ. заземление (PE) | 20 кА |
| Уровень защиты, Up при IN (L/N-PE) | ≤ 1,25 кВ |
| Уровень защиты, Up при IN (N-PE) | ≤ 1,5 кВ |
| Повышение уровня защиты на IN (L-PE) (тип III) | ≤1 kV |
| Повышение уровня защиты на IN (N-PE) (тип III) | ≤1 kV |
| Длина зачистки изоляции | 13 mm |
| Сечение соединения проводника PE, многожильного, макс. | 35 mm² |
| Сечение соединения проводника PE, одножильного, макс. | 35 mm² |
| Метод проводного соединения | Винтовое соединение |
| Вид соединения | Винтовое соединение |
| Длина снятия изоляции Измерительное соединение | 13 mm |
| Момент затяжки, мин. | 1,2 Nm |
| Момент затяжки, макс. | 2 Nm |
| Диапазон размеров зажимаемых проводников, измерительное соединение, | 10 mm² |
| Диапазон зажима, мин. | 2,5 mm² |
| Диапазон зажима, макс. | 35 mm² |
| Сечение подключаемого провода, одножильного, мин. | 2,5 mm² |
| Сечение подключаемого проводника, однопроволочного, макс. | 10 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 2,5 mm² |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 6 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 2,5 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 10 mm² |
| Тип напряжения | Переменный ток |
| Количество полюсов | 4 |
| Вид защиты | IP20 в установленном состоянии |
| Цветовой код | серый |
| Период времени | 5 лет |
| Сведения об изделии | Для постоянного тока используйте предохранитель SIBA, тип NH2XL aR/aSF, пост. ток, 1500 В |
| Одобрение / сертификат / документ о соответствии | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_298531) |
| Технические данные |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_298525)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_299946) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2907970000) |
| Тендерные спецификации | [Ausschreibungstext DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_179607) |
| Пользовательская документация | [Beipackzettel / Instruction Sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_298514) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Сертификаты |  |
| ROHS | Соответствовать |
