VPU ZPA S I 3+1 300/12,5
Imagen de producto
Similar a la ilustración

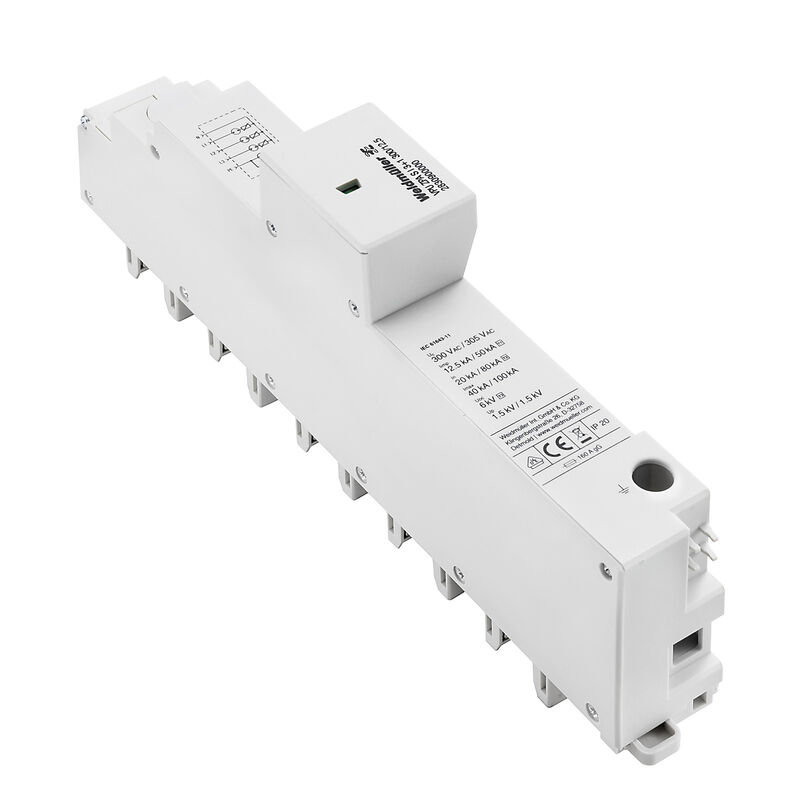

VPU ZPA S I 3+1 300/12,5
Símbolo eléctrico
Circuit diagram

VPU ZPA S I 3+1 300/12,5

Descargador de sobretensión, Baja tensión, Sin corriente de fuga, TN-C-S, TN-S, TT, IT con N, IT sin N

N.º de artículo 2830900000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 3 Productos relacionados 6
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos de conexión mensaje remoto General data IEC / EN 额定数据 Connection data Datos eléctricos Datos generales Guarantee Indicación importante Clasificaciones

Homologaciones

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad

Datos generales para pedido

Utförande
Descargador de sobretensión, Baja tensión, Sin corriente de fuga, TN-C-S, TN-S, TT, IT con N, IT sin N
Art.nr.
2830900000
Typ
VPU ZPA S I 3+1 300/12,5
GTIN (EAN)
4064675390084
Cantidad
1 Pieza

Dimensiones y pesos

Djup
102 mm
Profundidad (pulgadas)
4,016 inch
Höjd
236 mm
Altura (pulgadas)
9,291 inch
Bredd
36 mm
Anchura (pulgadas)
1,417 inch
Peso neto
633 g

Temperaturas

Lagertemperatur
-40 °C...85 °C
Omgivningstemperatur
…85 °C
Drifttemperatur
-40 °C...85 °C
Humedad
5 - 95% de humedad rel.

Conformidad medioambiental del producto

RoHS-kompatibilitetsstatus
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Datos de conexión mensaje remoto

rodzaj przyłącza
PUSH IN

General data

Barwny
grey
Optyczny wskaźnik pracy
verde = OK; rojo = descargador defectuoso, sustituir
Robocza wysokość nad poziomem morza
≤ 4000 m
segment
Distribución eléctrica
Stopień ochrony
IP20
styk pomocniczy
No
Szyna montażowa
Barra colectora
Wykonanie
Sin corriente de fuga

IEC / EN 额定数据

Integrerad försäkring
No
Kortslutningsström ISCCR (Short Circuit Current Rating)
25 kA
Skyddsledarström IPE
5 µA
Skyddsnivå Up vid IN (L/N-PE)
≤ 1,5 kV
Время реакции/время перехода в аварийный режим
≤ 100 ns
Диапазон частот, макс.
60 Hz
Диапазон частот, мин.
50 Hz
Защита предохранителем
No se requiere fusible ≤ 160 A gG
Испытательный разрядный ток, Iимп(10/350 мкс) фаза - защитное заземление (L-PE)
12,5 kA
Категория требований по IEC 61643-11
Tipo 1
Tipo II
Tipo III
Класс требований согласно EN 61643-11
T1
T2
T3
Количество полюсов
4
Комбинированный импульс UOC
6 kV
Максимальное продолжительное напряжение, Uc (N-PE)
305 V
Напряжение сети
230 V / 400 V
Низковольтная сеть
TN-C-S
TN-S
TT
IT con N
IT sin N
Номинальное напряжение (AC)
240 V
Разрядный ток, In (8/20 мкс) (ноль – земля)
80 kA
Разрядный ток, Iмакс. (8/20 мкс) (ноль – земля)
100 kA
Сигнальный контакт
250 V 1A 1CO
Согласование энергии (≤10 м)
Tipo 1
Tipo 2
Tipo 3
Тип SPD
T1
T2
T3
Тип напряжения
AC
Ток перегрузки молниезащиты, Iимп. (10/350 мкс) нейтраль–защитное заземление (N-PE)
50 kA
Ток утечки в Un
5 µA

Connection data

Długość odizolowania
18 mm
Metoda wykonywania złącz
Conexión brida-tornillo
Rodzaj przyłącza
Conexión brida-tornillo
Par de apriete, max.
4,5 Nm
Sección de embornado, conexión nominal
16 mm²
Sección de embornado, mín.
4 mm²
Sección de embornado, máx.
35 mm²
Sección de conexión del conductor, rígido, min.
16 mm²
Sección de conexión del conductor, rígido, max.
35 mm²
Sección de conexión del conductor, flexible, max.
25 mm²
Sección de conexión del conductor, flexible, term. tub. (DIN 46228-1), min.
16 mm²
Sección de conexión del conductor, flexible, term. tub. (DIN 46228-1), max.
25 mm²
Sección del conductor, semirrígido, mín.
16 mm²
Sección del conductor, semirrígido, máx.
35 mm²

Datos eléctricos

Rodzaj napięcia
AC

Datos generales

Liczba biegunów
4
Tipo de protección
IP20
Color
gris

Guarantee

Czasokres
5 years

Indicación importante

Produktinformation

Solo aplicable a los sistemas de alimentación de TI con conexión a tierra del transformador de distribución en el lado del consumidor (RE=RA en la ilustración 44.A1 de la IEC 60634-4-44:2018).

Clasificaciones

ETIM 8.0
EC001457
ETIM 9.0
EC001457
ETIM 10.0
EC001457
ECLASS 14.0
27-17-12-04
ECLASS 15.0
27-17-12-04
