Свойства

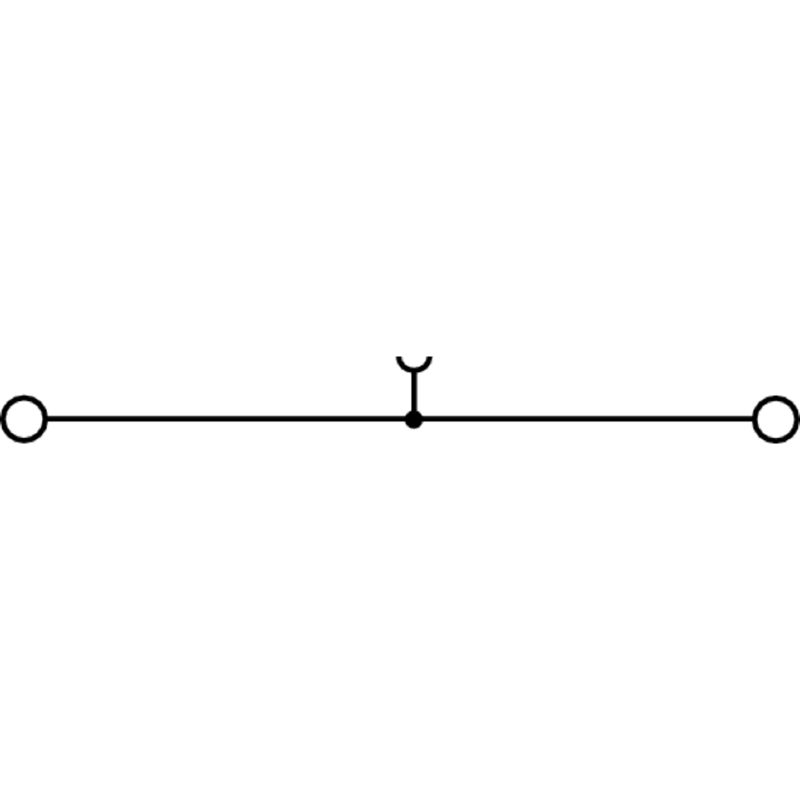

| Версия | Проходная клеммная колодка, Винтовое соединение, черная/желтая, 50 mm², 150 A, 1000 V, Количество соединений: 2, Количество уровней: 1, TS 35, V-0, Материал Wemid, 130 °C |
| Заказ № | 2000080000 |
| Тип | WDU 50N GE/SW |
| GTIN (EAN) | 4050118455304 |
| Кол. | 10 Штука |
| Глубина | 69,6 mm |
| Глубина (дюймов) | 2,74 inch |
| Глубина с DIN-рейкой | 70,6 mm |
| Высота | 70 mm |
| Высота (в дюймах) | 2,756 inch |
| Ширина | 18,5 mm |
| Ширина (в дюймах) | 0,728 inch |
| Масса нетто | 84,38 g |
| Температура хранения | -25 °C...55 °C |
| Температура при длительном использовании, мин. | -60 °C |
| Температура при длительном использовании, макс. | 130 °C |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Материал | Материал Wemid |
| Цветовой код | черная/желтая |
| Класс пожаростойкости UL 94 | V-0 |
| Сертификат № (ATEX) | DEMKO14ATEX1338U |
| Сертификат № (IECEX) | IECEXULD14.0005U |
| Макс. напряжение (ATEX) | 690 V |
| Ток (ATEX) | 126 A |
| Поперечное сечение провода, макс. (ATEX) | 50 mm² |
| Макс. напряжение (IECEX) | 690 V |
| Ток (IECEX) | 126 A |
| Поперечное сечение провода, макс. (IECEX) | 50 mm² |
| Обозначение EN 60079-7 | Ex eb II C Gb |
| Маркировка взрывозащиты Ex 2014/34/EU | II 2 G D |
| Исполнение |
Винтовое соединение
для привинчиваемой перемычки закрытый |
| Требуется концевая пластина | Нет |
| Количество независимых точек подключения | 1 |
| Количество уровней | 1 |
| Количество контактных гнезд на уровень | 2 |
| Количество потенциалов на уровень | 1 |
| Уровни с внутр. перемычками | Нет |
| Соединение PE | Нет |
| Рейка | TS 35 |
| Функция N | Нет |
| Функция PE | Нет |
| Функция PEN | Да |
| Вид монтажа | зафиксированный |
| Открытые страницы | закрытый |
| Проверенное на взрывозащищенность исполнение | Нет |
| Указание по установке | Непосредственный монтаж |
| Тип соединения, дополнительное соединение | Винтовое соединение |
| Вид соединения | Винтовое соединение |
| Диапазон зажима, макс. | 70 mm² |
| Диапазон зажима, мин. | 10 mm² |
| Длина зачистки изоляции | 24 mm |
| Зажимной винт | M 6 |
| Калибровая пробка согласно 60 947-1 | B10 |
| Количество соединений | 2 |
| Момент затяжки, макс. | 6 Nm |
| Момент затяжки, мин. | 3,5 Nm |
| Направление соединения | боковая |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 0 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 8 |
| Размер лезвия | S4 (DIN 6911) |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 50 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 70 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 6 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 10 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 16 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 6 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 50 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 6 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 50 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 10 mm² |
| Нормы | IEC 60947-7-1 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 0 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 8 |
| Рейка | TS 35 |
| Указание по установке | Непосредственный монтаж |
| Расчетное сечение | 50 mm² |
| Номинальное напряжение | 1 000 V |
| Номинальное напряжение пост. тока | 1 000 V |
| Номинальный ток | 150 A |
| Ток при макс. проводнике | 192 A |
| Нормы | IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 0,21 mΩ |
| Номинальное импульсное напряжение | 8 кВ |
| Потери мощности по стандарту IEC 60947-7-x | 4,8 W |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Одобрение / сертификат / документ о соответствии |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35474)
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39462) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253960) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253962) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320981) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37520) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39463) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65639) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2000080000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2000080000) |
| Пользовательская документация |
[NTI WDU/WPE 50N](https://mdcop.weidmueller.com/mediadelivery/asset/900_35417)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [Instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_97219) [User documentation WZAD](https://mdcop.weidmueller.com/mediadelivery/asset/900_184624) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Сертификаты |       |
| ROHS | Соответствовать |
