WPD 102 2X35/2X25 GY
製品イメージ
WPD 102 2X35/2X25 GY
WPD 102 2X35/2X25 GY
WPD 102 2X35/2X25 GY
WPD 102 2X35/2X25 GY
WPD 102 2X35/2X25 GY
WPD 102 2X35/2X25 GY

WPD 102 2X35/2X25 GY

Potentialverteilerklemme, Schraubanschluss, lichtgrau, 35 mm², 202 A, 1000 V, Anzahl Anschlüsse: 4, Anzahl der Etagen: 1

Art.-Nr. 1561680000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 6 Verwandte Artikel 33
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Werkstoffdaten Systemkennwerte ytterligare tekniska data Klemmbare Leiter (Weiterer Anschluss) Klämbara ledare (Märkanslutning) Allmänt Bemessungsdaten Märkdata enligt UL Klassifikationen

Zulassungen

認可
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Allgemeine Bestelldaten

バージョン
Potentialverteilerklemme, Schraubanschluss, lichtgrau, 35 mm², 202 A, 1000 V, Anzahl Anschlüsse: 4, Anzahl der Etagen: 1
注文番号
1561680000
種別
WPD 102 2X35/2X25 GY
GTIN (EAN)
4050118366686
Förp.
5 Stück

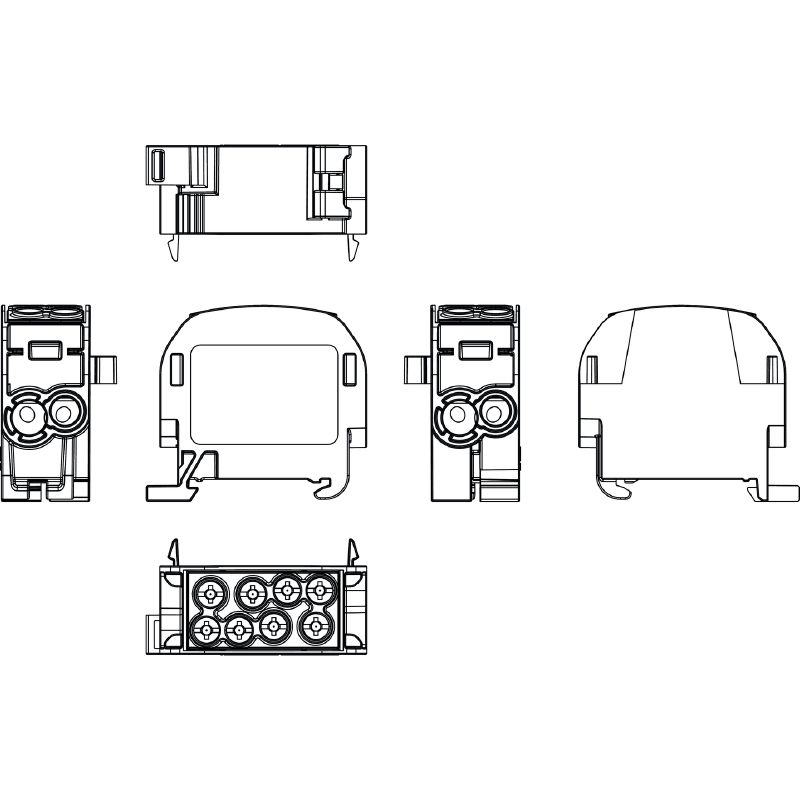

Abmessungen und Gewichte

深さ
49.3 mm
Tiefe (inch)
1.941 inch
高さ
55.4 mm
Höhe (inch)
2.181 inch
幅
22.2 mm
Breite (inch)
0.874 inch
Nettovikt
91 g

Temperaturen

保管温度
-25 °C...55 °C
周囲温度
-50 °C…85 °C
Dauergebrauchstemperatur, min.
-50 °C
Dauergebrauchstemperatur, max.
130 °C

Umweltanforderungen

RoHS 対応状況
Konform mit Ausnahme
RoHS 適用除外（該当する場合/既知の場合）
6c
REACH SVHC
Lead 7439-92-1
SCIP
9b5f0838-1f0b-4c14-9fc7-3f5e6ee75be2

Werkstoffdaten

基本材質
Wemid
Цветовой код
lichtgrau
UL 94 flammability rating
V-0

Systemkennwerte

バージョン
Schraubanschluss
Abschlussplatte erforderlich
Nein
Количество независимых точек подключения
1
Número de pisos
1
Anzahl der Klemmstellen je Etage
2
Antal potentialer per våning
1
Уровни с внутр. перемычками
Ja
PE 接続
Nein
Carril de montaje
TS 35
N-Funktion
Nein
PE-Funktion
Nein
Fonction PEN
Nein

ytterligare tekniska data

con perno d'arresto
Ja
Installation advice
Montageskena/montageplatta
Lati aperti
sluten
rodzaj montażu
ihakad
wersja przetestowana pod kątem eksplozji
Ja
스냅온
Ja

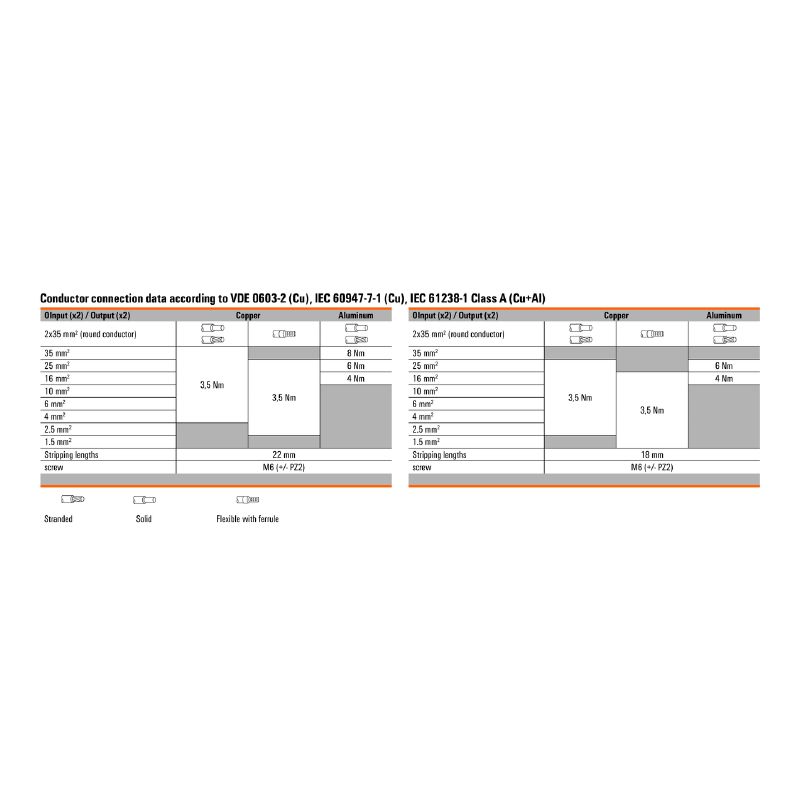

Klemmbare Leiter (Weiterer Anschluss)

接続種別、追加接続
Schraubanschluss

Klämbara ledare (Märkanslutning)

クランプ範囲、最大
35 mm²
クランプ範囲、最小
2.5 mm²
導体接続断面積 AWG、最大.
AWG 4

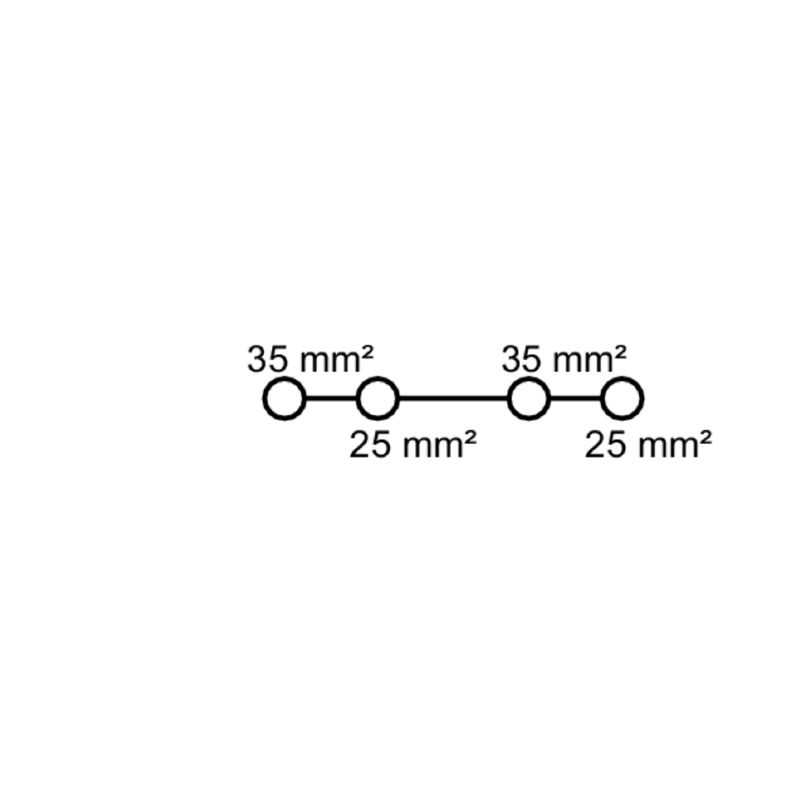

接続数
4
接続断面、撚線、最大
35 mm²
接続断面、撚線、最小
2.5 mm²
接続方向
seitlich
接続方式
Schraubanschluss
接続方式 2
Schraubanschluss
配線接続断面 AWG、最小
AWG 14
配線接続断面、ソリッドコア、最小
2.5 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大
25 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小
2.5 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小
2.5 mm²
配線接続断面、細径撚線、最大
0 mm²
配線接続断面、細径撚線、最小
2.5 mm²
配線接続断面ソリッドコア、最大
35 mm²

Allmänt

取り付けレール
TS 35
導体接続断面積 AWG、最大.
AWG 4
極数
1
標準
IEC 60947-7-1
IEC 61238-1
VDE 0603-2
設置アドバイス
Tragschiene / Montageplatte
配線接続断面 AWG、最小
AWG 14

Bemessungsdaten

Sección nominal
35 mm²
Bemessungsspannung
1,000 V
Tensión nominal AC
1,000 V
Tensión nominal DC
1,000 V
Corriente nominal
202 A
最大導体電流
202 A
Normas
IEC 60947-7-1
IEC 61238-1
VDE 0603-2

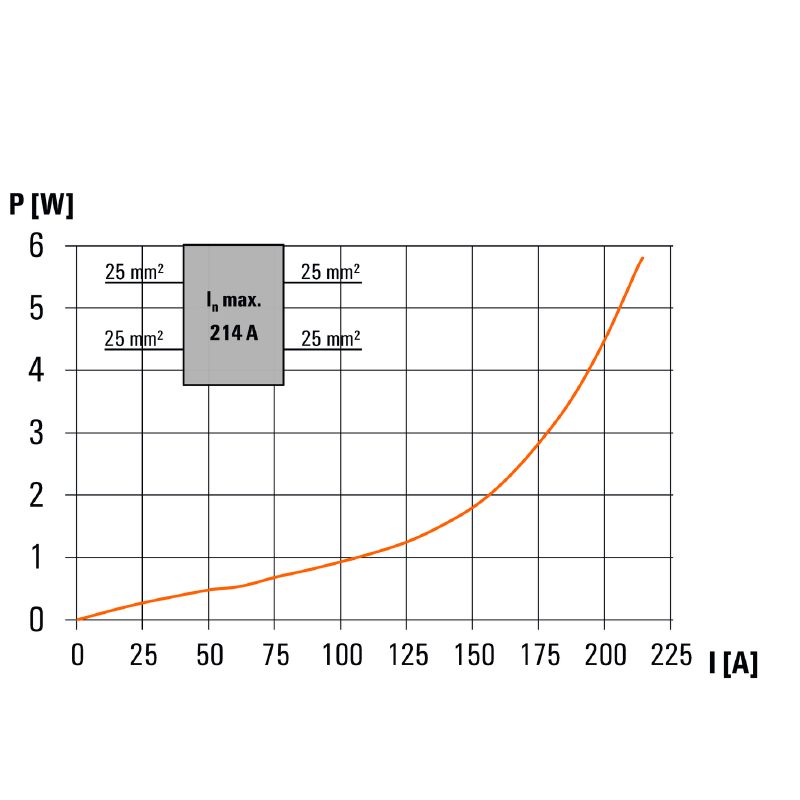

Puissance dissipée conformément à CEI 60947-7-x
4.5 W

Märkdata enligt UL

N° certificato (cURus)
E60693

Klassifikationen

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-19
ECLASS 15.0
27-25-01-19
