Свойства
| Версия | Зажимной хомут (сборная шина), Винтовое соединение, зеленый/желтый, 35 mm², Ширина: 14 mm, M 6, Сталь |
| Заказ № | 0502660000 |
| Тип | ZB 35K GE/GN M6X16 |
| GTIN (EAN) | 4008190052294 |
| Кол. | 20 Штука |
| Глубина | 34 mm |
| Глубина (дюймов) | 1,339 inch |
| Высота | 32 mm |
| Высота (в дюймах) | 1,26 inch |
| Ширина | 14 mm |
| Ширина (в дюймах) | 0,551 inch |
| Масса нетто | 18,58 g |
| Температурный диапазон вставки | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Материал | Сталь |
| Изоляционный материал | PA |
| Цветовой код | зеленый/желтый |
| Сертификат № (ATEX) | DEMKO03ATEX136028U |
| Сертификат № (IECEX) | IECEXULD13.0005U |
| Поперечное сечение провода, макс. (ATEX) | 35 mm² |
| Поперечное сечение провода, макс. (IECEX) | 35 mm² |
| Температурный диапазон вставки | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Обозначение EN 60079-7 | Ex eb II C Gb |
| Маркировка взрывозащиты Ex 2014/34/EU | II 2 G D |
| Указание по технике безопасности |
Installation instructions: The potential equalisation (PE) rail modules are suitable for use in housings in atmospheres with flammable gases and dust. For use in areas with flammable gases, these housings must meet the requirements of EN 60079-0 and EN 60079-7. For use in areas with flammable dust, these housings must meet the requirements of EN 60079-0 and EN 60079-31. When combined with other terminal block ranges and sizes, and when other accessories are used, you must comply with the clearance and creepage distances given. Regarding accessory use, the manufacturer's instructions must be followed. List of restrictions: The PE rail modules are considered one component, with Ex marking when used with the busbar holders of type SH and WEW. When used independently, the above named components are not covered by this certificate. |
| Исполнение | для шины 10 x 3 мм |
| Вид монтажа | привинченный |
| Указание по установке | Проходной (втулка) |
| Вид соединения | Винтовое соединение |
| Диапазон зажима, макс. | 35 mm² |
| Диапазон зажима, мин. | 16 mm² |
| Длина зачистки изоляции | 19 mm |
| Зажимной винт | M 6 |
| Момент затяжки, мин. | 4,5 Nm |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 35 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 16 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 16 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 16 mm² |
| Поперечное сечение провода, макс. (CSA) | 2 AWG |
| Поперечное сечение провода, мин. (CSA) | 6 AWG |
| Сертификат № (CSA) | 12400-237 |
| Смещение TS 35 | 39 mm |
| Указание по установке | Проходной (втулка) |
| Расчетное сечение | 35 mm² |
| Разм. провода Заводская электропроводка, макс. (UR) | 2 AWG |
| Разм. провода Заводская электропроводка, мин. (UR) | 6 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (UR) | 2 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (UR) | 6 AWG |
| Сертификат № (UR) | E60693 |

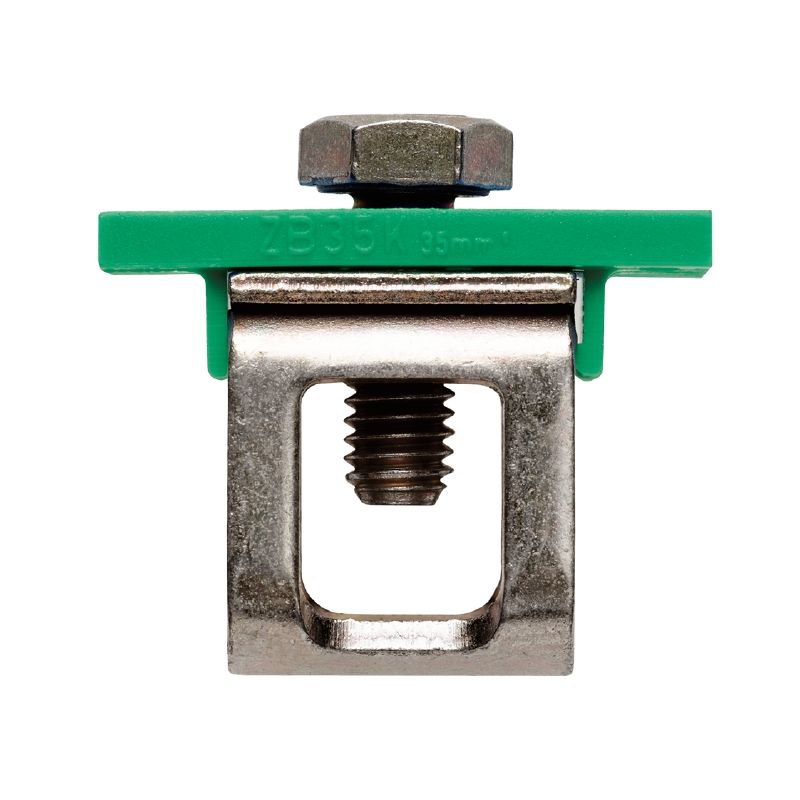

| Подпись к рисунку - 02 | Изображение изделия |
| Подпись под рисунком-02 | Изображение аналогичное |
| Одобрение / сертификат / документ о соответствии |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35556)
[UKCA Attestation of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_255566) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_80376) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_80377) [UKCA Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_255567) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59180) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0502660000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0502660000) |
| Пользовательская документация |
[Installation Instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_80378)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-46 |
| ECLASS 12.0 | 27-14-11-46 |
| ECLASS 13.0 | 27-25-01-16 |
| ECLASS 14.0 | 27-25-01-16 |
| Сертификаты |      |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (UR) | E60693 |
