Свойства

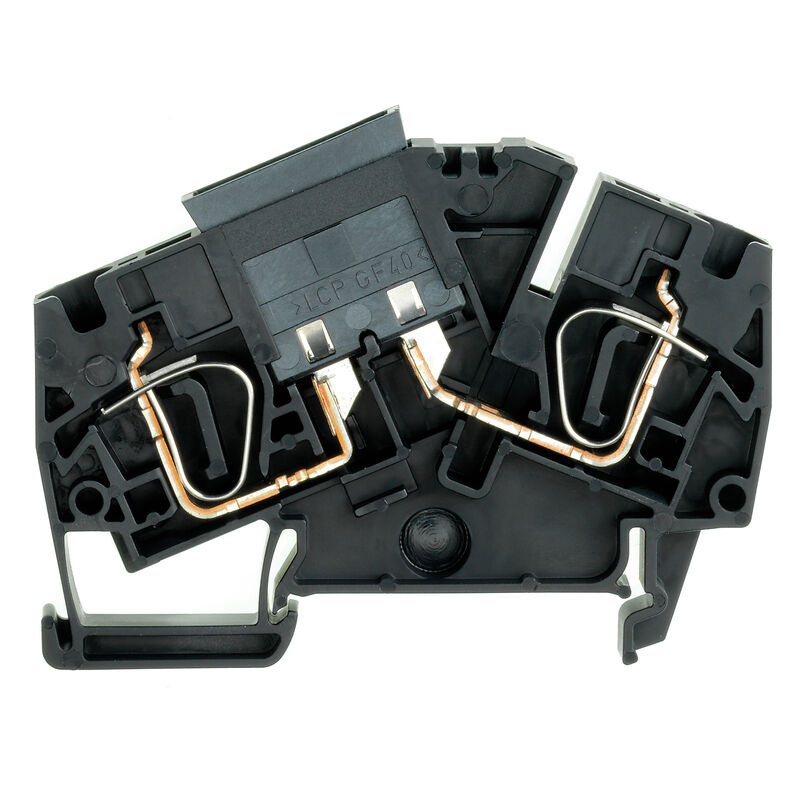

| Версия | Z-серия, Клемма с предохранителем, Расчетное сечение: 6 mm², Пружинное соединение, черный, Непосредственный монтаж |
| Заказ № | 1814690000 |
| Тип | ZSI 6-2/FC |
| GTIN (EAN) | 4032248358489 |
| Кол. | 25 Штука |
| Глубина | 50 mm |
| Глубина (дюймов) | 1,968 inch |
| Глубина с DIN-рейкой | 51 mm |
| Высота | 70 mm |
| Высота (в дюймах) | 2,756 inch |
| Ширина | 8,1 mm |
| Ширина (в дюймах) | 0,319 inch |
| Масса нетто | 20,6 g |
| Температура хранения | -25 °C...55 °C |
| Температура при длительном использовании, мин. | -50 °C |
| Температура при длительном использовании, макс. | 120 °C |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Материал | Материал Wemid |
| Цветовой код | черный |
| Класс пожаростойкости UL 94 | V-0 |
| Исполнение |
Пружинное соединение
Предохранитель - плавкая вставка без светодиода для вставной перемычки с одной стороны открыт |
| Требуется концевая пластина | Да |
| Количество независимых точек подключения | 1 |
| Количество уровней | 1 |
| Количество контактных гнезд на уровень | 2 |
| Количество потенциалов на уровень | 1 |
| Уровни с внутр. перемычками | Нет |
| Соединение PE | Нет |
| Рейка | TS 35 |
| Функция N | Нет |
| Функция PE | Нет |
| Функция PEN | Нет |
| Вид монтажа | зафиксированный |
| Открытые страницы | справа |
| Проверенное на взрывозащищенность исполнение | Нет |
| Указание по установке | Непосредственный монтаж |
| Направление дополнительного соединения | наклонная |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс. | 6 mm² |
| Тип соединения, дополнительное соединение | Пружинное соединение |
| Вид соединения | Пружинное соединение |
| Вид соединения 2 | Пружинное соединение |
| Диапазон зажима, макс. | 10 mm² |
| Диапазон зажима, мин. | 0,33 mm² |
| Длина зачистки изоляции | 10 mm |
| Калибровая пробка согласно 60 947-1 | A5 |
| Количество соединений | 2 |
| Направление соединения | сверху |
| Размер лезвия | 4,0 x 0,8 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 10 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 6 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 0,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 10 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 6 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 6 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,5 mm² |
| Напряжение, класс C (CSA) | 300 V |
| Поперечное сечение провода, макс. (CSA) | 10 AWG |
| Поперечное сечение провода, мин. (CSA) | 22 AWG |
| Сертификат № (CSA) | 200039-1152892 |
| Ток, разм. C (CSA) | 25 A |
| Вид напряжения для индикации | ACAC/DC |
| Вид напряжения для индикации | ACAC/DC |

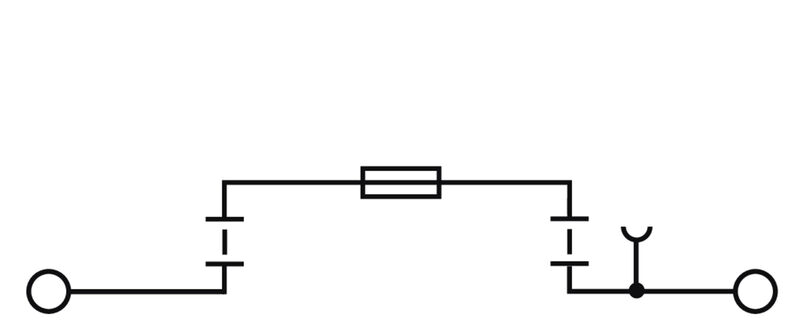

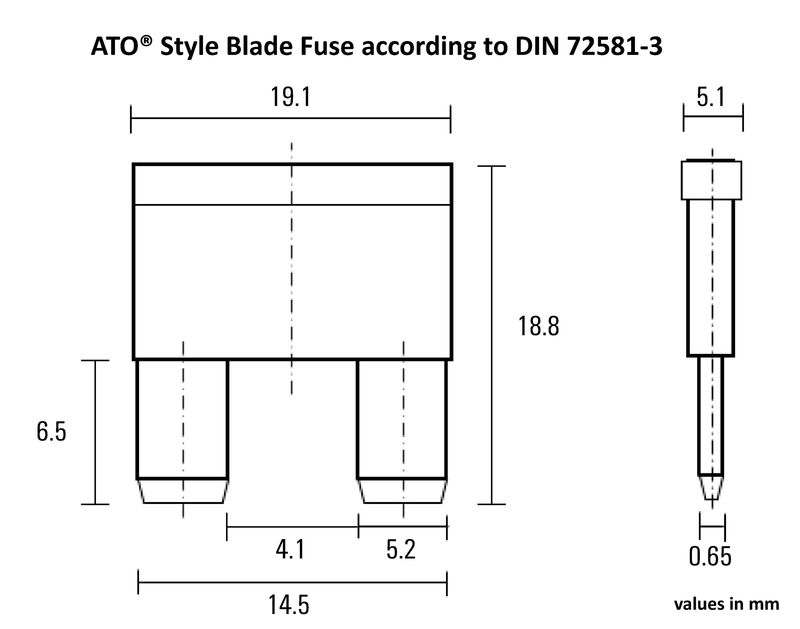

| Вставка предохранителя | Плоский предохранитель, тип C |
| Держатель предохранителя (держатель плавкой вставки) | втычной |
| Индикация | без светодиода |
| Потери мощности только для защиты от короткого замыкания для индивидуальной установки | 3,0 Вт при 30,0 A @ 24 °C |
| Потери мощности только для защиты от короткого замыкания для комплексной установки | 1,9 Вт при 24,0 A @ 28 °C |
| Рабочее напряжение, макс. | 250 В |
| Нормы |
DIN 72581-3
IEC 60947-7-3 |
| Рейка | TS 35 |
| Указание по установке | Непосредственный монтаж |
| Расчетное сечение | 6 mm² |
| Номинальное напряжение | 250 V |
| Расчетное напряжение относительно соседней клеммы | 250 V |
| Номинальное напряжение пост. тока | 250 V |
| Номинальный ток | 30 A |
| Ток при макс. проводнике | 30 A |
| Нормы |
DIN 72581-3
IEC 60947-7-3 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 0,78 mΩ |
| Номинальное импульсное напряжение | 6 кВ |
| Потери мощности по стандарту IEC 60947-7-x | 1,31 W |
| Степень загрязнения | 3 |
| Напряжение, класс C (cURus) | 300 V |
| Разм. провода Заводская электропроводка, макс. (cURus) | 10 AWG |
| Разм. провода Заводская электропроводка, мин. (cURus) | 22 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (cURus) | 10 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (cURus) | 22 AWG |
| Сертификат № (cURus) | E60693 |
| Сведения об изделии | Напряжение зависит от выбранного элемента предохранителя или выбранного индикатора |
| Одобрение / сертификат / документ о соответствии |
[DNVGL](https://mdcop.weidmueller.com/mediadelivery/asset/900_152122)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_312356) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_312357) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_312358) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36767) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284534) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224870) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1814690000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1814690000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1814690000&norm=0) |
| Пользовательская документация | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| Сертификаты |      |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cURus) | E60693 |
