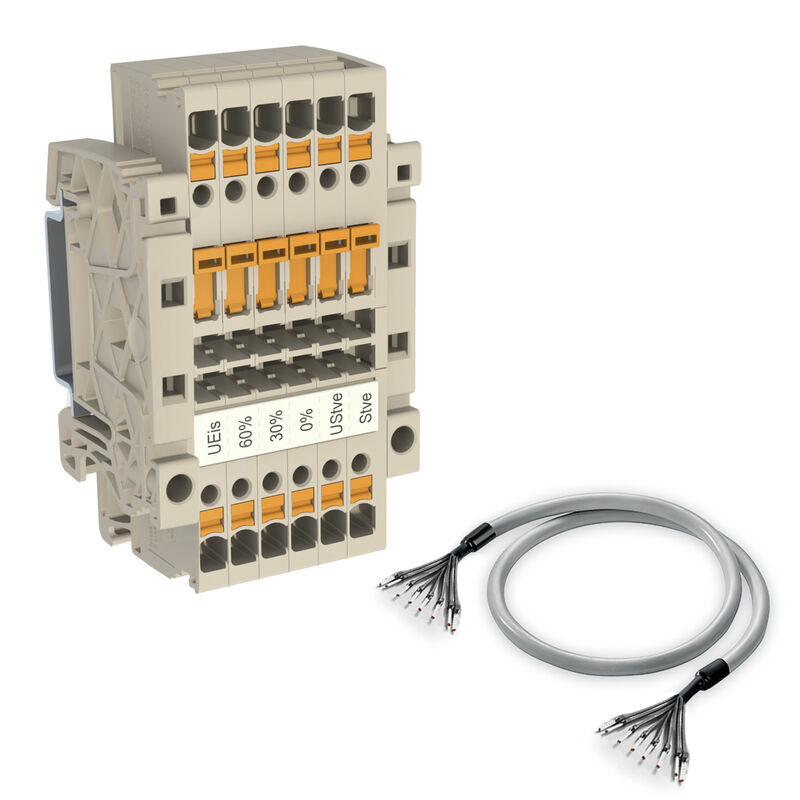

14A-9 EEG-AAR KLEMMBLOCK-BDEW+KABEL LP

14A-9 EEG-AAR KLEMMBLOCK-BDEW+KABEL LP

PUSH IN, 2.5 mm², 400 V, 16 A, mörkbeige

Produkt-ID 8000177104
Ladda ner datablad
Tillbehör 1 Använda produkter 7
Allmänna beställningsdata Mått och vikter Temperaturer Materialdata Systemparametrar ytterligare tekniska data Klämbara ledare (ytterligare anslutning) Klämbara ledare (Märkanslutning) Allmänt Märkdata Klassificeringar

Allmänna beställningsdata

Utförande
PUSH IN, 2.5 mm², 400 V, 16 A, mörkbeige
Art.nr.
8000177104
Typ
14A-9 EEG-AAR KLEMMBLOCK-BDEW+KABEL LP
GTIN (EAN)
4099987917582
Förp.
1 items

Mått och vikter

Djup
38,4 mm
Byggdjup (tum)
1,512 inch
Höjd
77 mm
Bygghöjd (tum)
3,031 inch
Bredd
44,7 mm
Byggbredd (tum)
1,76 inch
Nettovikt
284 g

Temperaturer

Lagertemperatur
-25 °C...55 °C
Varaktig driftstemperatur, min.
−60 °C
Varaktig driftstemperatur, max.
130 °C

Materialdata

Grundläggande material
Wemid
Isoleringsmaterial
Wemid
Färgkod
mörkbeige
Färg manöverelement
orange
Brännbarhetsklass enligt UL 94
V-0

Systemparametrar

Ändplatta krävs
Nej
Antal potentialer
6
Antal våningar
1
Antal klämställen per våning
12
Antal potentialer per våning
1
Nivåer internt överkopplade
Nej
PE-anslutning
Nej
Montageskena obestyckad
TS 35
N-Funktion
Nej
PE-Funktion
Nej
PEN-Funktion
Nej

ytterligare tekniska data

explosionstestat utförande
Nej
med rasttapp
Nej
Montagesätt
ihakningsbar
Monteringsanvisning
Montageskena
Monteringstyp
TS 35
Öppna sidor
öppen

Klämbara ledare (ytterligare anslutning)

Anslutningstyp, ytterligare anslutning
PUSH IN

Klämbara ledare (Märkanslutning)

Anslutningsarea, flertrådig, max.
2,5 mm²
Anslutningsarea, flertrådig, min.
0,14 mm²
Anslutningsområde, max.
4 mm²
Anslutningsområde, min.
0,14 mm²
Anslutningsriktning
övre
Anslutningstyp
PUSH IN
Anslutningstyp 2
PUSH IN
Antal anslutningar
12
Avisoleringslängd
10 mm
Klingmått
SD 0,6 x 3,5
Ledararea, entrådig, max.
2,5 mm²
Ledararea, entrådig, min.
0,14 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.
2,5 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.
0,14 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
2,5 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,14 mm²
Ledararea, fintrådig, min.
0,14 mm²
Ledardiameter, AWG, max
AWG 12
Ledardiameter, AWG, min.
AWG 28
Ledardiameter, fintrådig, max.
2,5 mm²
Tolkdorn enligt 60 947-1
A3
Tvilling-ändhylsa, max.
0,75 mm²
Tvilling-ändhylsa, min.
0,5 mm²

Allmänt

Antal poler
6
Ledardiameter, AWG, max
AWG 12
Ledardiameter, AWG, min.
AWG 28
Montageskena obestyckad
TS 35
Monteringsanvisning
Montageskena
Normer
IEC 60947-7-1

Märkdata

Märkarea
2,5 mm²
Märkspänning
400 V
Märkström
16 A
Ström med max. ledare
16 A
Normer
IEC 60947-7-1
Genomgångsmotstånd enligt IEC 60947-7-x
1,33 mΩ
Förlusteffekt enligt IEC 60947-7-x
0,77 mW
Nedsmutsningsgrad
3

Klassificeringar

ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09
