Egenskaper

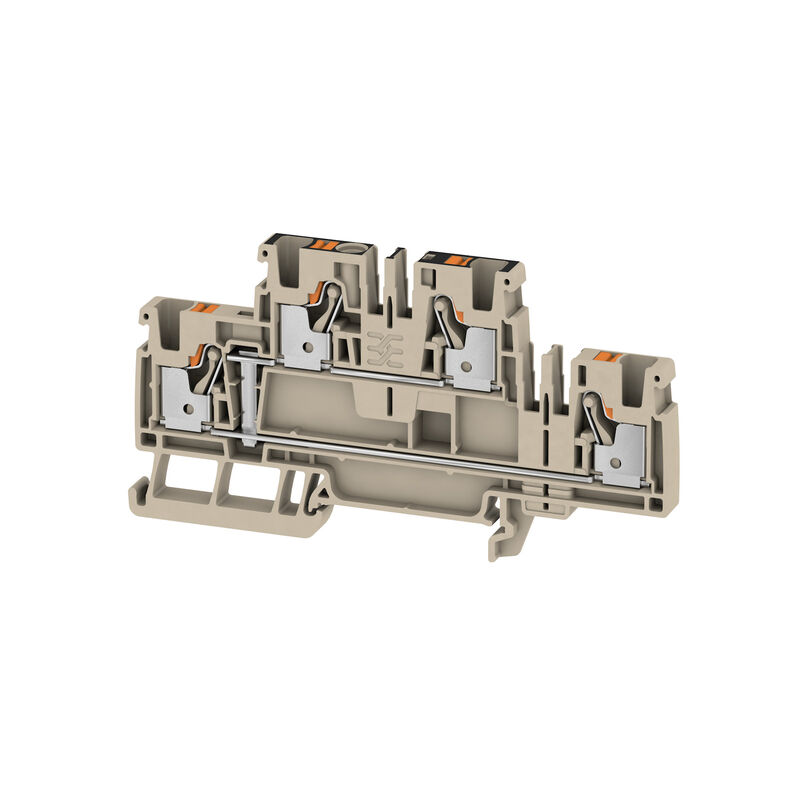

| Utförande | Genomgångs-radplint, Tvåvånings radplint, PUSH IN, 4 mm², 800 V, 32 A, mörkbeige |
| Art.nr. | 2540020000 |
| Typ | A2T 4 VL |
| GTIN (EAN) | 4050118551754 |
| Förp. | 50 items |
| Djup | 53,5 mm |
| Byggdjup (tum) | 2,106 inch |
| Byggdjup inkl. montageskena | 54,5 mm |
| Höjd | 100 mm |
| Bygghöjd (tum) | 3,937 inch |
| Bredd | 6,1 mm |
| Byggbredd (tum) | 0,24 inch |
| Nettovikt | 21,623 g |
| Lagertemperatur | -25 °C...55 °C |
| Varaktig driftstemperatur, min. | −60 °C |
| Varaktig driftstemperatur, max. | 130 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Färgkod | mörkbeige |
| Färg manöverelement | orange |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Certifikat nr. (ATEX) | TUEV16ATEX7909U |
| Certifikat nr. (IECEX) | IECEXTUR16.0036U |
| Max. spänning (ATEX) | 550 V |
| Ström (ATEX) | 25 A |
| Ledararea max. (ATEX) | 4 mm² |
| Max. spänning (IECEX) | 550 V |
| Ström (IECEX) | 25 A |
| Ledararea max. (IECEX) | 4 mm² |
| Ändplatta krävs | Ja |
| Antal potentialer | 1 |
| Antal våningar | 2 |
| Antal klämställen per våning | 2 |
| Antal potentialer per våning | 1 |

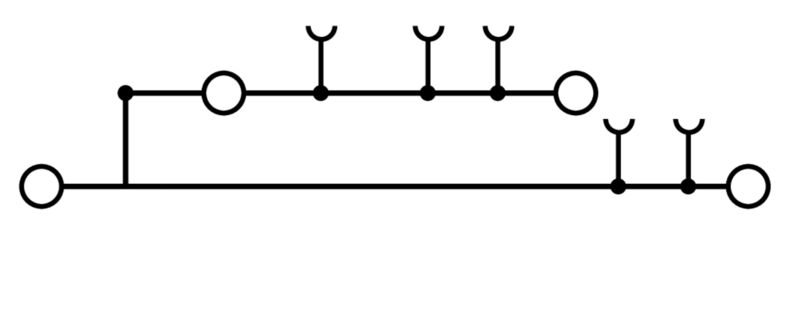

| Nivåer internt överkopplade | Ja |
| PE-anslutning | Nej |
| Skena | TS 35 |
| N-Funktion | Nej |
| PE-Funktion | Nej |
| PEN-Funktion | Nej |
| explosionstestat utförande | Ja |
| med rasttapp | Nej |
| Montagesätt | ihakningsbar |
| Monteringsanvisning | Montageskena |
| Monteringstyp | TS 35 |
| rastbar | Nej |
| Öppna sidor | höger |
| Anslutningstyp, ytterligare anslutning | PUSH IN |
| Anslutningsarea, flertrådig, max. | 6 mm² |
| Anslutningsarea, flertrådig, min. | 0,5 mm² |
| Anslutningsområde, max. | 6 mm² |
| Anslutningsområde, min. | 0,14 mm² |
| Anslutningsriktning | övre |
| Anslutningstyp | PUSH IN |
| Anslutningstyp 2 | PUSH IN |
| Antal anslutningar | 4 |
| Avisoleringslängd | 12 mm |
| Klingmått | 6 x 3,5 mm |
| Ledararea, entrådig, max. | 4 mm² |
| Ledararea, entrådig, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, max. | 6 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 4 mm² |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 0,5 mm² |
| Ledararea, fintrådig, min. | 0,5 mm² |
| Ledardiameter, AWG, max | AWG 12 |
| Ledardiameter, AWG, min. | AWG 26 |
| Ledardiameter, fintrådig, max. | 6 mm² |
| Rörlängd för beslag i ledarände med plastkrage DIN 46228/4 |
|
| Rörlängd för beslag i ledarände utan plastkrage DIN 46228/1 |
|
| Rörlängd för tvillingändhylsa |
|
| Tolkdorn enligt 60 947-1 | A4 |
| Tvilling-ändhylsa, max. | 1,5 mm² |
| Tvilling-ändhylsa, min. | 0,5 mm² |
| Ledardiameter, AWG, max | AWG 12 |
| Ledardiameter, AWG, min. | AWG 26 |
| Monteringsanvisning | Montageskena |
| Normer | IEC 60947-7-1 |
| Skena | TS 35 |
| Märkarea | 4 mm² |
| Märkspänning | 800 V |
| Märkspänning DC | 800 V |
| Märkström | 32 A |
| Ström med max. ledare | 32 A |
| Normer | IEC 60947-7-1 |
| Genomgångsmotstånd enligt IEC 60947-7-x | 1 mΩ |
| Märkstötspänning | 8 kV |
| Förlusteffekt enligt IEC 60947-7-x | 1,02 W |
| Nedsmutsningsgrad | 3 |
| Överspänningskategori | III |
| Certifikat nr (cURus) | E60693 |
| Ledarstorlek Factory wiring max (cURus) | 10 AWG |
| Ledarstorlek Factory wiring min (cURus) | 26 AWG |
| Ledarstorlek Field wiring max (cURus) | 10 AWG |
| Ledarstorlek Field wiring min (cURus) | 26 AWG |
| Spänning grupp B (cURus) | 600 V |
| Spänning grupp C (cURus) | 600 V |
| Spänning grupp D (cURus) | 600 V |
| Ström grupp B (cURus) | 30 A |
| Ström grupp C (cURus) | 30 A |
| Ström Gruppr D (cURus) | 5 A |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_103938)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253939) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58128) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58163) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178457) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253942) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_78203) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_74551) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2540020000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2540020000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2540020000&norm=0) |
| Användardokumentation |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[NTI A2T 4 Vl](https://mdcop.weidmueller.com/mediadelivery/asset/900_106979) [User Manual AXC 1.5-16](https://mdcop.weidmueller.com/mediadelivery/asset/900_229201) |
| Säkerhetsinformation | [Go to website](https://www.weidmueller.com/int/service/safety_info.jsp) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-02 |
| ECLASS 14.0 | 27-25-01-02 |
| Godkännanden |            |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr (cURus) | E60693 |
| Certifikat nr (cURusEX) | E184763 |
