A3C 4 WT

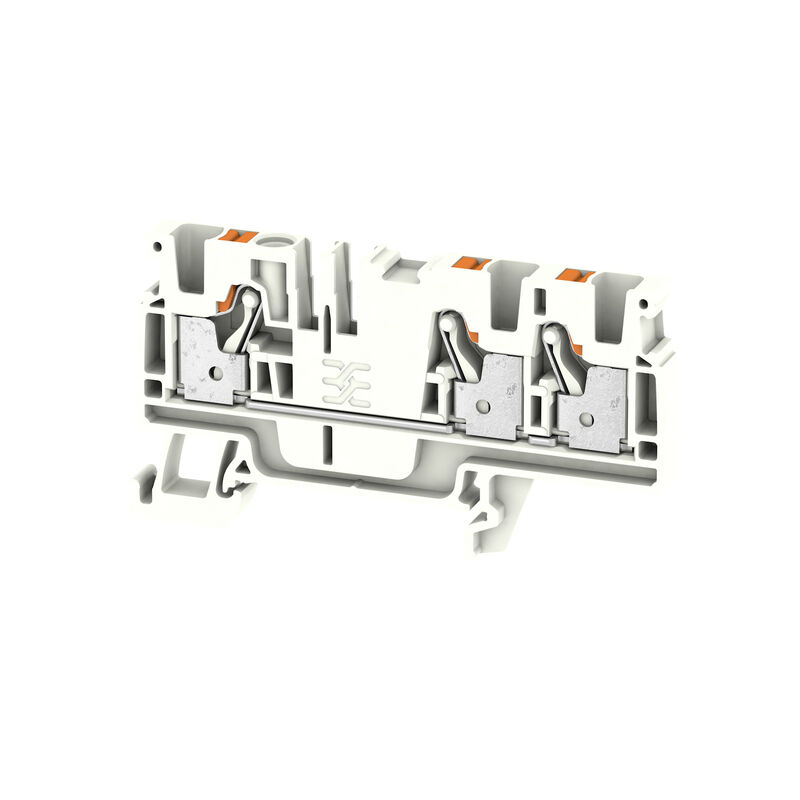

Produktillustration
A3C 4 WT
Connection diagram

A3C 4 WT

Genomgångs-radplint, PUSH IN, 4 mm², 800 V, 32 A, vit

Produkt-ID 2051370000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 63 Är tillbehör till 4 Använda produkter 72
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Materialdata Märkdata IECEx/ATEX Systemparametrar ytterligare tekniska data Klämbara ledare (ytterligare anslutning) Klämbara ledare (Märkanslutning) Märkdata enligt CSA Allmänt Märkdata Märkdata enligt UL Klassificeringar

Godkännanden

Godkännanden
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319231/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319246/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693
Certifikat nr (cURusEX)
E184763

Allmänna beställningsdata

Utförande
Genomgångs-radplint, PUSH IN, 4 mm², 800 V, 32 A, vit
Art.nr.
2051370000
Typ
A3C 4 WT
GTIN (EAN)
4050118411812
Förp.
50 items

Mått och vikter

Djup
39,5 mm
Byggdjup (tum)
1,555 inch
Byggdjup inkl. montageskena
40,5 mm
Höjd
74 mm
Bygghöjd (tum)
2,913 inch
Bredd
6,1 mm
Byggbredd (tum)
0,24 inch
Nettovikt
12,19 g

Temperaturer

Lagertemperatur
-25 °C...55 °C
Omgivningstemperatur
-5 °C…40 °C
Varaktig driftstemperatur, min.
−60 °C
Varaktig driftstemperatur, max.
130 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
No SVHC above 0.1 wt%

Materialdata

Grundläggande material
Wemid
Färgkod
vit
Färg manöverelement
orange
Brännbarhetsklass enligt UL 94
V-0

Märkdata IECEx/ATEX

Certifikat nr. (ATEX)
TUEV16ATEX7909U
Certifikat nr. (IECEX)
IECEXTUR16.0036U
Max. spänning (ATEX)
550 V
Ström (ATEX)
29 A
Ledararea max. (ATEX)
4 mm²
Max. spänning (IECEX)
550 V
Ström (IECEX)
29 A
Ledararea max. (IECEX)
4 mm²
Märkning EN 60079-7
Ex eb II C Gb
Ex 2014/34/EU märkning
II 2 G D

Systemparametrar

Ändplatta krävs
Ja
Antal potentialer
1
Antal våningar
1
Antal klämställen per våning
3
Antal potentialer per våning
1
Nivåer internt överkopplade
Nej
PE-anslutning
Nej
Montageskena obestyckad
TS 35
N-Funktion
Nej
PE-Funktion
Nej
PEN-Funktion
Nej

ytterligare tekniska data

explosionstestat utförande
Ja
med rasttapp
Nej
Montagesätt
ihakningsbar
Monteringsanvisning
Montageskena
Monteringstyp
TS 35
rastbar
Nej
Öppna sidor
höger

Klämbara ledare (ytterligare anslutning)

Anslutningstyp, ytterligare anslutning
PUSH IN

Klämbara ledare (Märkanslutning)

Anslutningsarea, fintrådig, min.
0,14 mm²
Anslutningsarea, flertrådig, max.
6 mm²
Anslutningsarea, flertrådig, min.
0,14 mm²
Anslutningsområde, max.
6 mm²
Anslutningsområde, min.
0,14 mm²
Anslutningsriktning
övre
Anslutningstyp
PUSH IN
Antal anslutningar
3
Avisoleringslängd
12 mm
Klingmått
6 x 3,5 mm
Ledararea, entrådig, max.
4 mm²
Ledararea, entrådig, min.
0,14 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.
6 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.
0,14 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
4 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,14 mm²
Ledararea, fintrådig, min.
0,14 mm²
Ledardiameter, AWG, max
AWG 12
Ledardiameter, AWG, min.
AWG 26
Ledardiameter, fintrådig, max.
6 mm²
Rörlängd för beslag i ledarände med plastkrage DIN 46228/4
  • Rörlängd:
    • min.:
      6 mm
    • max.:
      12 mm
  • Ledarens anslutningsarea:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Rörlängd:
    • min.:
      8 mm
    • max.:
      12 mm
  • Ledarens anslutningsarea:
    • min.:
      1,5 mm²
    • max.:
      2,5 mm²
  • Rörlängd:
    • min.:
      10 mm
    • max.:
      12 mm
  • Ledarens anslutningsarea:
    • nominell:
      4 mm²
Rörlängd för beslag i ledarände utan plastkrage DIN 46228/1
  • Rörlängd:
    • min.:
      6 mm
    • max.:
      10 mm
  • Ledarens anslutningsarea:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Rörlängd:
    • min.:
      7 mm
    • max.:
      12 mm
  • Ledarens anslutningsarea:
    • min.:
      1,5 mm²
    • max.:
      2,5 mm²
  • Rörlängd:
    • min.:
      9 mm
    • max.:
      15 mm
  • Ledarens anslutningsarea:
    • min.:
      4 mm²
    • max.:
      6 mm²
Rörlängd för tvillingändhylsa
  • Rörlängd:
    • min.:
      8 mm
    • max.:
      12 mm
  • Ledarens anslutningsarea:
    • min.:
      0,5 mm²
    • max.:
      1,5 mm²
Rörlängd för tvillingändhylsa enligt area
  • Rörlängd, min.:
    8 mm
  • Rörlängd, max.:
    12 mm
Rörlängd för ändhylsa med plastkrage enligt area
  • Rörlängd, min.:
    6 mm
  • Rörlängd, max.:
    12 mm
  • Rörlängd, min.:
    8 mm
  • Rörlängd, max.:
    12 mm
  • Rörlängd, min.:
    10 mm
  • Rörlängd, max.:
    12 mm
Rörlängd för ändhylsa utan plastkrage enligt area
  • Rörlängd, min.:
    6 mm
  • Rörlängd, max.:
    10 mm
  • Rörlängd, min.:
    7 mm
  • Rörlängd, max.:
    12 mm
  • Rörlängd, min.:
    9 mm
  • Rörlängd, max.:
    15 mm
Tolkdorn enligt 60 947-1
A4
Tvilling-ändhylsa, max.
1,5 mm²
Tvilling-ändhylsa, min.
0,5 mm²

Märkdata enligt CSA

Certifikat nr. (CSA)
200039-70089609
Ledararea max. (CSA)
10 AWG
Ledararea min. (CSA)
26 AWG
Spänning grupp B (CSA)
600 V
Spänning grupp C (CSA)
600 V
Spänning grupp D (CSA)
600 V
Ström Gr B (CSA)
30 A
Ström Gr C (CSA)
30 A
Ström Gr D (CSA)
5 A

Allmänt

Ledardiameter, AWG, max
AWG 12
Ledardiameter, AWG, min.
AWG 26
Montageskena obestyckad
TS 35
Monteringsanvisning
Montageskena
Normer
IEC 60947-7-1

Märkdata

Märkarea
4 mm²
Märkspänning
800 V
Märkspänning DC
800 V
Märkström
32 A
Ström med max. ledare
32 A
Normer
IEC 60947-7-1
Genomgångsmotstånd enligt IEC 60947-7-x
1 mΩ
Märkstötspänning
8 kV
Förlusteffekt enligt IEC 60947-7-x
1,02 W
Nedsmutsningsgrad
3
Överspänningskategori
III

Märkdata enligt UL

Certifikat nr (cURus)
E60693
Ledarstorlek Factory wiring max (cURus)
10 AWG
Ledarstorlek Factory wiring min (cURus)
26 AWG
Ledarstorlek Field wiring max (cURus)
10 AWG
Ledarstorlek Field wiring min (cURus)
26 AWG
Spänning grupp B (cURus)
600 V
Spänning grupp C (cURus)
600 V
Spänning grupp D (cURus)
600 V
Ström grupp B (cURus)
30 A
Ström grupp C (cURus)
30 A
Ström Gruppr D (cURus)
5 A

Klassificeringar

ETIM 6.0
EC000897
ETIM 7.0
EC000897
ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 9.0
27-14-11-20
ECLASS 9.1
27-14-11-20
ECLASS 10.0
27-14-11-20
ECLASS 11.0
27-14-11-20
ECLASS 12.0
27-14-11-20
ECLASS 13.0
27-25-01-01
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
