Egenskaper

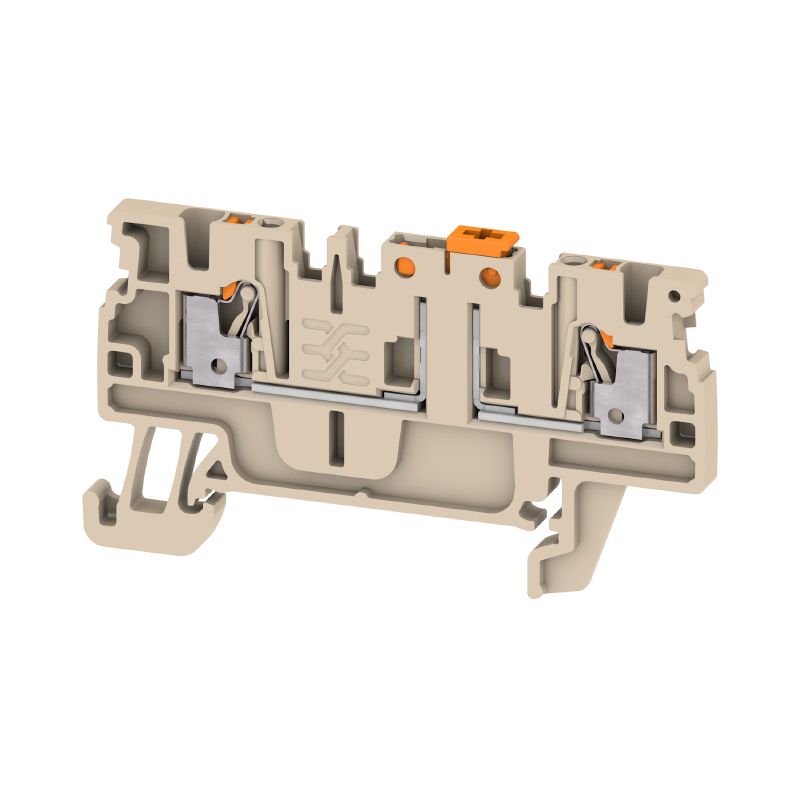

| Utförande | Frånskiljbar-och mätradplint, PUSH IN, 1.5 mm², 400 V, 10 A, mörkbeige |
| Art.nr. | 2918260000 |
| Typ | ADT 1.5 2C |
| GTIN (EAN) | 4099986550810 |
| Förp. | 100 items |
| Djup | 33,5 mm |
| Byggdjup (tum) | 1,319 inch |
| Höjd | 61,5 mm |
| Bygghöjd (tum) | 2,421 inch |
| Bredd | 3,5 mm |
| Byggbredd (tum) | 0,138 inch |
| Nettovikt | 4,988 g |
| Varaktig driftstemperatur, min. | −60 °C |
| Varaktig driftstemperatur, max. | 130 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Färgkod | mörkbeige |
| Färg manöverelement | orange |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Ändplatta krävs | Ja |
| Antal potentialer | 1 |
| Antal våningar | 1 |
| Antal klämställen per våning | 2 |
| Antal potentialer per våning | 1 |
| PE-anslutning | Nej |
| Skena | TS 35 |
| N-Funktion | Nej |
| PE-Funktion | Nej |
| PEN-Funktion | Nej |
| explosionstestat utförande | Nej |
| Montagesätt | TS 35 |
| Monteringstyp | TS 35 |
| rastbar | Ja |
| Öppna sidor | höger |
| Anslutningsarea, flertrådig, max. | 1,5 mm² |
| Anslutningsarea, flertrådig, min. | 0,14 mm² |
| Anslutningsområde, max. | 1,5 mm² |
| Anslutningsområde, min. | 0,14 mm² |
| Anslutningsriktning | övre |
| Anslutningstyp | PUSH IN |
| Anslutningstyp 2 | PUSH IN |
| Antal anslutningar | 2 |
| Avisoleringslängd | 8 mm |
| Klingmått | 0,4 x 2,0 mm |
| Ledararea, entrådig, max. | 1,5 mm² |
| Ledararea, entrådig, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, max. | 1,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 1 mm² |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 0,5 mm² |
| Ledararea, fintrådig, min. | 0,5 mm² |
| Ledardiameter, AWG, max | AWG 14 |
| Ledardiameter, AWG, min. | AWG 26 |
| Ledardiameter, fintrådig, max. | 1,5 mm² |
| Tolkdorn enligt 60 947-1 | A1 |
| integrerad mäthylsa | Ja |
| Längsfrånskiljning | svängbar |
| Tvärfrånskiljning | utan |
| Ledardiameter, AWG, max | AWG 14 |
| Ledardiameter, AWG, min. | AWG 26 |
| Normer | IEC 60947-7-1 |
| Skena | TS 35 |
| Märkarea | 1,5 mm² |
| Märkspänning | 400 V |
| Märkspänning DC | 400 V |
| Märkström | 10 A |
| Ström med max. ledare | 10 A |
| Normer | IEC 60947-7-1 |
| Märkstötspänning | 6 kV |
| Nedsmutsningsgrad | 3 |
| Överspänningskategori | III |
| Certifikat nr (cURus) | E60693 |
| Ledararea min (cURus) | 26 AWG |
| Ledardiameter max (cURus) | 14 AWG |
| Spänning grupp B (cURus) | 300 V |
| Spänning grupp C (cURus) | 300 V |
| Spänning grupp D (cURus) | 300 V |
| Ström grupp B (cURus) | 10 A |
| Ström grupp C (cURus) | 10 A |
| Ström Gruppr D (cURus) | 10 A |
| Godkännande/Certifikat/Dokument om överensstämmelse | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_317757) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_305597) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2918260000) |
| Säkerhetsinformation | [Go to website](https://www.weidmueller.com/int/service/safety_info.jsp) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000902 |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ECLASS 9.0 | 27-14-11-26 |
| ECLASS 9.1 | 27-14-11-26 |
| ECLASS 10.0 | 27-14-11-26 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| ECLASS 14.0 | 27-25-01-09 |
| Godkännanden |   |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr (cURus) | E60693 |
