Egenskaper

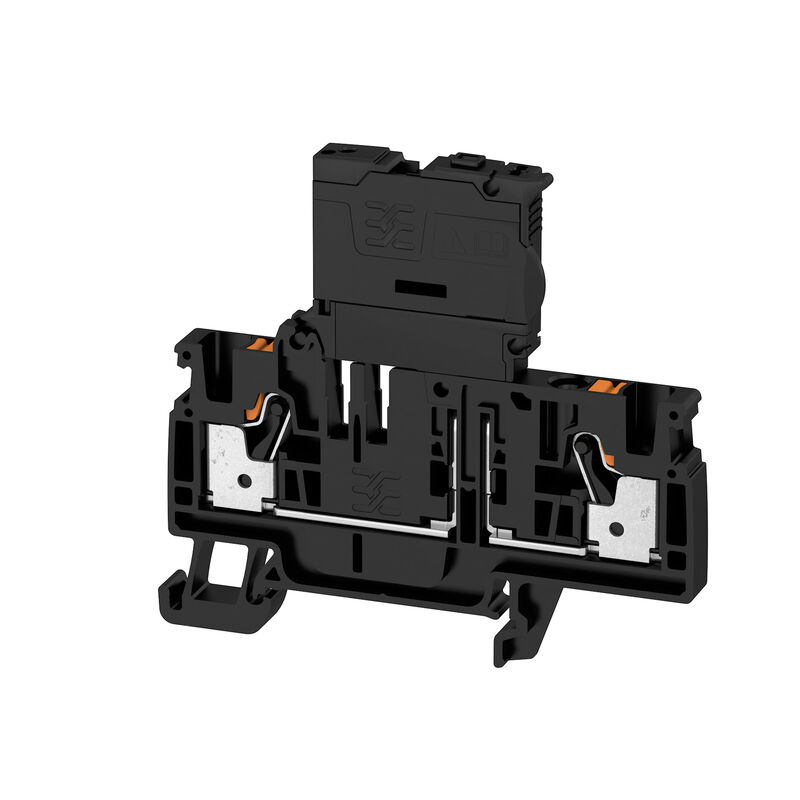

| Utförande | Säkringsradplint, PUSH IN, 4 mm², 70 V, 6.3 A, svart |
| Art.nr. | 2434350000 |
| Typ | AFS 4 2C 30-70V BK |
| GTIN (EAN) | 4050118445039 |
| Förp. | 50 items |
| Djup | 68 mm |
| Byggdjup (tum) | 2,677 inch |
| Byggdjup inkl. montageskena | 69 mm |
| Höjd | 74 mm |
| Bygghöjd (tum) | 2,913 inch |
| Bredd | 6,1 mm |
| Byggbredd (tum) | 0,24 inch |
| Nettovikt | 17,751 g |
| Lagertemperatur | -25 °C...55 °C |
| Varaktig driftstemperatur, min. | −60 °C |
| Varaktig driftstemperatur, max. | 130 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Färgkod | svart |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Certifikat nr. (ATEX) | TUEV17ATEX8064U |
| Certifikat nr. (IECEX) | IECEXTUR17.0030U |
| Ström (ATEX) | 6.3 A |
| Ledararea max. (ATEX) | 4 mm² |
| Ström (IECEX) | 6.3 A |
| Ledararea max. (IECEX) | 4 mm² |
| Märkning EN 60079-7 | Ex ec II C Gc |
| Ex 2014/34/EU märkning | II 3 G D |
| Ändplatta krävs | Ja |
| Antal potentialer | 1 |
| Antal våningar | 1 |
| Antal klämställen per våning | 2 |
| Antal potentialer per våning | 1 |
| PE-anslutning | Nej |
| Skena | TS 35 |
| N-Funktion | Nej |
| PE-Funktion | Nej |
| PEN-Funktion | Nej |
| med rasttapp | Nej |
| Montagesätt | ihakningsbar |
| Monteringsanvisning | Montageskena |
| Monteringstyp | TS 35 |
| rastbar | Nej |
| Öppna sidor | höger |
| Anslutningstyp, ytterligare anslutning | PUSH IN |
| Anslutningsarea, flertrådig, max. | 6 mm² |
| Anslutningsarea, flertrådig, min. | 0,5 mm² |
| Anslutningsområde, max. | 6 mm² |
| Anslutningsområde, min. | 0,14 mm² |
| Anslutningsriktning | övre |
| Anslutningstyp | PUSH IN |
| Anslutningstyp 2 | PUSH IN |
| Antal anslutningar | 2 |
| Avisoleringslängd | 12 mm |
| Klingmått | 6 x 3,5 mm |
| Ledararea, entrådig, max. | 4 mm² |
| Ledararea, entrådig, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, max. | 6 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 4 mm² |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 0,5 mm² |
| Ledararea, fintrådig, min. | 0,5 mm² |
| Ledardiameter, AWG, max | AWG 12 |
| Ledardiameter, AWG, min. | AWG 26 |
| Ledardiameter, fintrådig, max. | 6 mm² |
| Rörlängd för beslag i ledarände med plastkrage DIN 46228/4 |
|
| Rörlängd för beslag i ledarände utan plastkrage DIN 46228/1 |
|
| Rörlängd för tvillingändhylsa |
|
| Tolkdorn enligt 60 947-1 | A4 |
| Tvilling-ändhylsa, max. | 1,5 mm² |
| Tvilling-ändhylsa, min. | 0,5 mm² |
| Certifikat nr. (CSA) | 200039-70089609 |
| Ledararea max. (CSA) | 10 AWG |
| Ledararea min. (CSA) | 26 AWG |
| Spänning grupp B (CSA) | 300 V |
| Spänning grupp C (CSA) | 150 V |
| Spänning grupp D (CSA) | 300 V |
| Ström Gr B (CSA) | 10 A |
| Ström Gr C (CSA) | 10 A |
| Ström Gr D (CSA) | 10 A |
| Drivspänning max. | 70 V |
| Förlusteffekt för kortslutningsskydd endast för en blandad konfiguration | 2,5 W bei 6,3 A @ 32 °C |
| Förlusteffekt för kortslutningsskydd endast för en individuell konfiguration | 4,0 W bei 6,3 A @ 41 °C |
| Förlusteffekt för överlast- och kortslutningsskydd för en blandad konfiguration | 1,6 W vid 6,3 A @ 34 °C |
| Förlusteffekt för överlast- och kortslutningsskydd för en individuell konfiguration | 1,6 W bei 6,3 A @ 31 °C |
| Indikering | LED röd |
| Leakage current, max. | 0,5 mA |
| Säkringsinsats | G-Si. 5 x 20 |
| Spänningstyp för indikeringen | AC/DC |
| Ledardiameter, AWG, max | AWG 12 |
| Ledardiameter, AWG, min. | AWG 26 |
| Monteringsanvisning | Montageskena |
| Normer | DIN EN 60947-7-3 |
| Skena | TS 35 |
| Märkarea | 4 mm² |
| Märkspänning | 70 V |
| Märkspänning till grannklämman | 500 V |
| Märkspänning DC | 70 V |
| Märkström | 6,3 A |
| Ström med max. ledare | 6,3 A |
| Normer | DIN EN 60947-7-3 |
| Genomgångsmotstånd enligt IEC 60947-7-x | 1 mΩ |
| Märkstötspänning | 4 kV |
| Förlusteffekt enligt IEC 60947-7-x | 1,02 W |
| Nedsmutsningsgrad | 3 |
| Överspänningskategori | III |
| Certifikat nr (cURus) | E60693 |
| Ledarstorlek Factory wiring max (cURus) | 10 AWG |
| Ledarstorlek Factory wiring min (cURus) | 26 AWG |
| Ledarstorlek Field wiring max (cURus) | 10 AWG |
| Ledarstorlek Field wiring min (cURus) | 26 AWG |
| Spänning grupp B (cURus) | 300 V |
| Spänning grupp C (cURus) | 150 V |
| Spänning grupp D (cURus) | 300 V |
| Ström grupp B (cURus) | 10 A |
| Ström grupp C (cURus) | 10 A |
| Ström Gruppr D (cURus) | 10 A |
| Produktinformation | Spänningen beror på det valda säkringselementet eller den valda indikatorlampan |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_58111)
[IECEX_TUR_17.0030U.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_58132) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284542) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58169) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178464) [CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_225035) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_225036) [20-AV4BO-0273U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318074) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_44886) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39574) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2434350000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2434350000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2434350000&norm=0) |
| Upphandlingsspecifikation |
[Klippon® Connect 2434350000 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_76059)
[Klippon® Connect 2434350000 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_76060) |
| Användardokumentation |
[NTI_ AFS 4 2C BK.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_58133)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [User Manual AFS](https://mdcop.weidmueller.com/mediadelivery/asset/900_229204) |
| Säkerhetsinformation | [Go to website](https://www.weidmueller.com/int/service/safety_info.jsp) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| Godkännanden |             |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr (cURus) | E60693 |
| Certifikat nr (cURusEX) | E184763 |
