Egenskaper

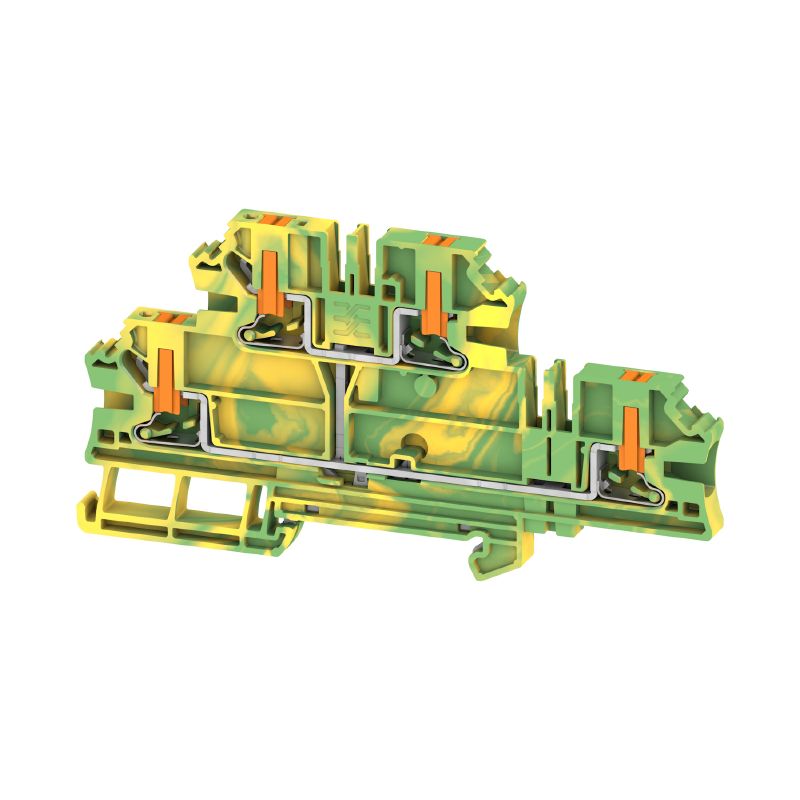

| Utförande | Multi-tier-skyddsledarplint, PUSH IN, grön/gul, 4 mm², 800 V, Antal anslutningar: 4, Antal våningar: 2, V-0, Wemid |
| Art.nr. | 2847810000 |
| Typ | AL2T 4 PE |
| GTIN (EAN) | 4064675457350 |
| Förp. | 50 items |
| Djup | 59,5 mm |
| Byggdjup (tum) | 2,343 inch |
| Höjd | 113,5 mm |
| Bygghöjd (tum) | 4,468 inch |
| Bredd | 6,1 mm |
| Byggbredd (tum) | 0,24 inch |
| Nettovikt | 25,14 g |
| Varaktig driftstemperatur, min. | −60 °C |
| Varaktig driftstemperatur, max. | 130 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Färgkod | grön/gul |
| Färg manöverelement | orange |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Ändplatta krävs | Ja |
| Antal våningar | 2 |
| Antal klämställen per våning | 2 |
| Nivåer internt överkopplade | Ja |
| N-Funktion | Nej |
| PE-Funktion | Ja |
| PEN-Funktion | Nej |
| explosionstestat utförande | Nej |
| Montagesätt | TS 35 |
| Monteringstyp | TS 35 |
| rastbar | Ja |
| Öppna sidor | höger |
| Anslutningsarea, flertrådig, max. | 6 mm² |
| Anslutningsarea, flertrådig, min. | 0,14 mm² |
| Anslutningsområde, max. | 6 mm² |
| Anslutningsområde, min. | 0,14 mm² |
| Anslutningsriktning | på sidan |
| Anslutningstyp | PUSH IN |
| Antal anslutningar | 4 |
| Avisoleringslängd | 12 mm |
| Klingmått | 6 x 3,5 mm |
| Ledararea, entrådig, max. | 4 mm² |
| Ledararea, entrådig, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, max. | 6 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 4 mm² |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 0,5 mm² |
| Ledararea, fintrådig, min. | 0,5 mm² |
| Ledardiameter, AWG, max | AWG 12 |
| Ledardiameter, AWG, min. | AWG 26 |
| Ledardiameter, fintrådig, max. | 6 mm² |
| Tolkdorn enligt 60 947-1 | A4 |
| Ledardiameter, AWG, max | AWG 12 |
| Ledardiameter, AWG, min. | AWG 26 |
| Normer | IEC 60947-7-2 |
| PEN-Funktion | Nej |
| Märkarea | 4 mm² |
| Märkspänning till grannklämman | 800 V |
| Märkspänning DC | 800 V |
| Normer | IEC 60947-7-2 |
| Genomgångsmotstånd enligt IEC 60947-7-x | 1 mΩ |
| Märkstötspänning till grannklämman | 6 kV |
| Förlusteffekt enligt IEC 60947-7-x | 1,02 W |
| Nedsmutsningsgrad | 3 |
| Överspänningskategori | III |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_315432) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2847810000) |
| Säkerhetsinformation | [Go to website](https://www.weidmueller.com/int/service/safety_info.jsp) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC000901 |
| ETIM 8.0 | EC000901 |
| ETIM 9.0 | EC000901 |
| ECLASS 11.0 | 27-14-11-41 |
| ECLASS 12.0 | 27-14-11-41 |
| ECLASS 13.0 | 27-25-01-04 |
| ECLASS 14.0 | 27-25-01-04 |
| Godkännanden |  |
