B2L 3.50/06/180FQV3 SN BK BX

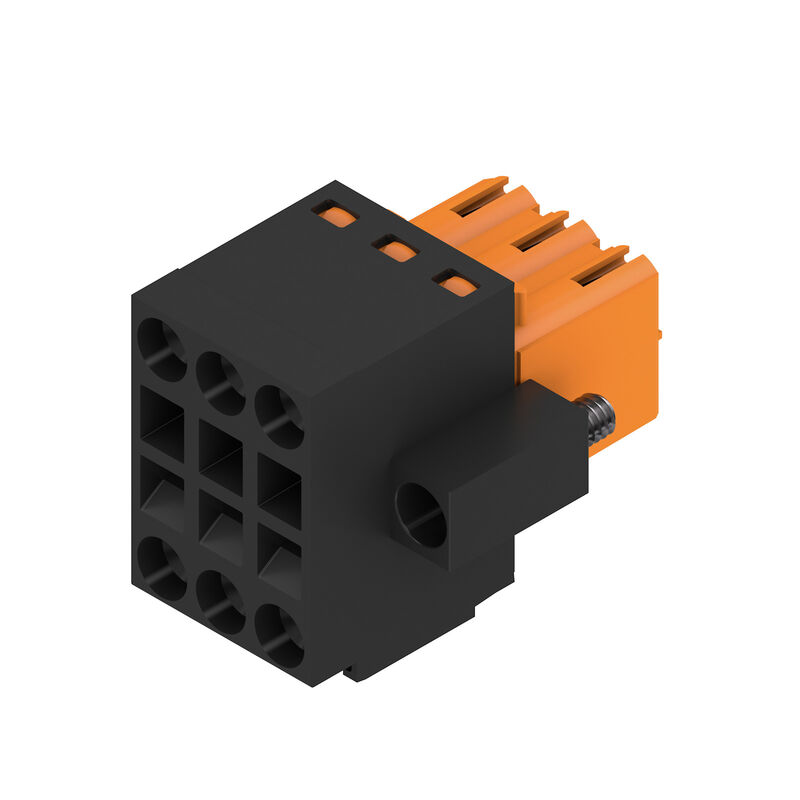

Illustration du produit
B2L 3.50/06/180FQV3 SN BK BX

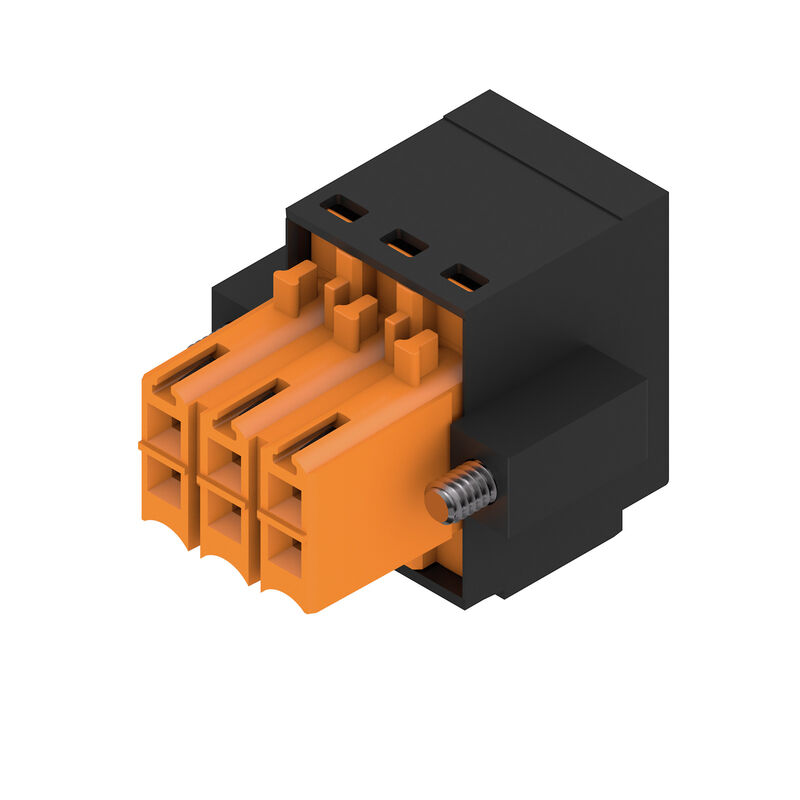

Product image
B2L 3.50/06/180FQV3 SN BK BX
Dimensional drawing
B2L 3.50/06/180FQV3 SN BK BX
Graph

B2L 3.50/06/180FQV3 SN BK BX

Connecteur pour circuit imprimé, Connecteur femelle, 3.50 mm, Nombre de pôles: 6, 180°, Raccordement à ressort, Plage de serrage, max. : 1 mm², Boîte

Référence produit 1944670000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 2 Pièces opposées 4 Autres produits de la même gamme 3
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Paramètres système Données des matériaux Conducteurs indiqués pour raccordement Données nominales selon CEI Données nominales selon CSA Données nominales selon UL 1059 Emballage Contrôles de type Note importante Classifications

Agréments

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (UR)
E60693

Informations générales de commande

Версия
Connecteur pour circuit imprimé, Connecteur femelle, 3.50 mm, Nombre de pôles: 6, 180°, Raccordement à ressort, Plage de serrage, max. : 1 mm², Boîte
Order No.
1944670000
Тип
B2L 3.50/06/180FQV3 SN BK BX
GTIN (EAN)
4032248619603
Förp.
108 Pièce
Indices de produit
IEC: 200 V / 10.6 A / 0.2 - 1 mm²
UL: 150 V / 7 A / AWG 28 - AWG 18
Emballage
Boîte

Dimensions et poids

Глубина
20,6 mm
Profondeur (pouces)
0,811 inch
Высота
15,7 mm
Hauteur (pouces)
0,618 inch
Ширина
17,3 mm
Largeur (pouces)
0,681 inch
Poids net
3,767 g

Conformité environnementale du produit

Состояние соответствия RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Paramètres système

Familia del producto
OMNIMATE Signal - série B2L/S2L 3.50 - 2 rangées
Type of connection
Raccordement installation
Wire connection method
Raccordement à ressort
Pitch in mm (P)
3,5 mm
Шаг в дюймах (P)
0,138 "
Направление вывода кабеля
180°
Nombre de pôles
6
L1 en mm
7 mm
L1 in inches
0,276 "
quantità di file
1
Nombre de pôles
2
정격 단면적
1 mm²
DIN VDE 57 106에 따른 터치 안전 보호
protection doigt
Protection au toucher selon DIN VDE 0470
IP 20 enfiché/ IP 10 non enfiché
Degré de protection
IP20
entièrement monté
Can be coded
Oui
Longueur de dénudage
7 mm
Lame de tournevis
0,4 x 2,5
Norme lame de tournevis
DIN 5264
Cycles d'enfichage
25
Force d'enfichage/pôle, max.
5 N
Force d'extraction/pôle, max.
4 N
Couple de serrage
  • Type de couple:
    Bride vissée
  • Informations d'utilisation:
    • Couple de serrage:
      • min.:
        0,15 Nm
      • max.:
        0,2 Nm

Données des matériaux

Insulating material
PBT
Colour
noir
Tableau des couleurs (similaire)
RAL 9011
Groupe de matériaux isolants
IIIa
Indice de Poursuite Comparatif (CTI)
≥ 200
Classe d'inflammabilité selon UL 94
V-0
Matériau des contacts
Alliage de cuivre
Surface du contact
étamé
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
100 °C
Plage de température montage, min.
-30 °C
Plage de température montage, max.
100 °C

Conducteurs indiqués pour raccordement

Plage de serrage, min.
0,08 mm²
Clamping range, max.
1 mm²
Section de raccordement du conducteur, AWG, min.
AWG 28
Поперечное сечение подключаемого провода AWG, макс.
AWG 18
Rigide, min. H05(07) V-U
0,2 mm²
Rigide, max. H05(07) V-U
1 mm²
souple, min. H05(07) V-K
0,2 mm²
souple, max. H05(07) V-K
1 mm²
avec embout isolé DIN 46 228/4, min.
0,14 mm²
avec embout isolé DIN 46 228/4, max.
0,34 mm²
avec embout, DIN 46228 pt 1, min.
0,14 mm²
avec embout selon DIN 46 228/1, max.
0,34 mm²
Raccordement
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,14 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9028240000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,25 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9025760000
Texte de réference
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
10,6 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
8,2 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
9,1 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
7 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
200 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
160 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
80 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
1,5 kV
Tenue aux courants de faible durée
3 x 1s mit 77 A

Données nominales selon CSA

Instytut (CSA)
CSA
Nr certyfikatu (CSA)
200039-1488444
Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Номинальный ток (группа использования B/CSA)
7 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 28
Поперечное сечение подключаемого провода AWG, макс.
AWG 18
Ссылка на утвержденные значения
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Données nominales selon UL 1059

Institute (UR)
UR
Certificate No. (UR)
E60693
Rated voltage (Use group B / UL 1059)
150 V
정격 전압(사용 그룹 C / UL 1059)
50 V
정격 전류(사용 그룹 B / UL 1059)
7 A
Rated current (Use group C / UL 1059)
7 A
Section de raccordement de câble AWG, min.
AWG 28
Wire cross-section, AWG, max.
AWG 18
Ссылка на утвержденные значения
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Emballage

opakowanie
Boîte
Długość VPE
350 mm
Szerokość VPE
140 mm
Высота VPE
31 mm

Contrôles de type

Испытание: Прочность маркировки
  • Norme:
    DIN EN 61984 section 7.3.2 / 09.02 en tenant compte de DIN EN 60068-2-70 / 07.96
  • Test:
    marque d'origine, identification du type, section nominale, type de matériau
  • Évaluation:
    disponible
  • Test:
    longévité
  • Évaluation:
    réussite
Испытание: Незадействование (невзаимозаменяемость)
  • Norme:
    DIN EN 61984 section 6.3 et 6.9.1 / 09.02, DIN CEI 60512-7 section 5 / 05.94
  • Test:
    Tourné à 180 sans éléments de codage
  • Évaluation:
    réussite
  • Test:
    examen visuel
  • Évaluation:
    réussite
Испытание: Зажимное поперечное сечение
  • Norme:
    DIN EN 60999-1 section 7 et 9.1 / 12.00, DIN EN 60947-1 section 8.2.4.5.1 / 12.02
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 0,2 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 0,2 mm²
    • Type de conducteur et section du conducteur:
      rigide 1,0 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 1,0 mm²
    • Type de conducteur et section du conducteur:
      AWG 28/1
    • Type de conducteur et section du conducteur:
      AWG 28/19
    • Type de conducteur et section du conducteur:
      AWG 18/1
    • Type de conducteur et section du conducteur:
      AWG 18/19
  • Évaluation:
    réussite
Испытание на повреждение из-за случайного ослабления проводов
  • Norme:
    DIN EN 60999-1 section 9.4 / 12.00
  • Exigence:
    0,2 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 28/1
    • Type de conducteur et section du conducteur:
      AWG 28/19
  • Évaluation:
    réussite
  • Exigence:
    0,3 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 0,5 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 0,5 mm²
  • Évaluation:
    réussite
  • Exigence:
    0,4 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 1,0 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 1,0 mm²
    • Type de conducteur et section du conducteur:
      AWG 18/1
    • Type de conducteur et section du conducteur:
      AWG 18/19
  • Évaluation:
    réussite
Испытание на выдергивание
  • Norme:
    DIN EN 60999-1 section 9.4 / 12.00
  • Exigence:
    ≥5 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 28/1
    • Type de conducteur et section du conducteur:
      AWG 28/19
  • Exigence:
    ≥20 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-U0.5
    • Type de conducteur et section du conducteur:
      H05V-K0.5
  • Exigence:
    ≥35 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-U1
    • Type de conducteur et section du conducteur:
      H05V-K1
    • Type de conducteur et section du conducteur:
      AWG 18/1
    • Type de conducteur et section du conducteur:
      AWG 18/19
  • Exigence:
    ≥30 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 18/1
    • Type de conducteur et section du conducteur:
      AWG 18/19

Note importante

Соответствие IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Примечания

• Autres variantes sur demande
• Surfaces de contact dorées sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Embouts isolés selon DIN 46228/4
• Embouts nus selon DIN 46228/1
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Le sertissage format A des embouts pour pinces à sertir PZ 1,5 (référence 9005990000) ou PZ 6/5 (référence 9011460000) pour les sections de conducteur plus importantes est conseillé.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
