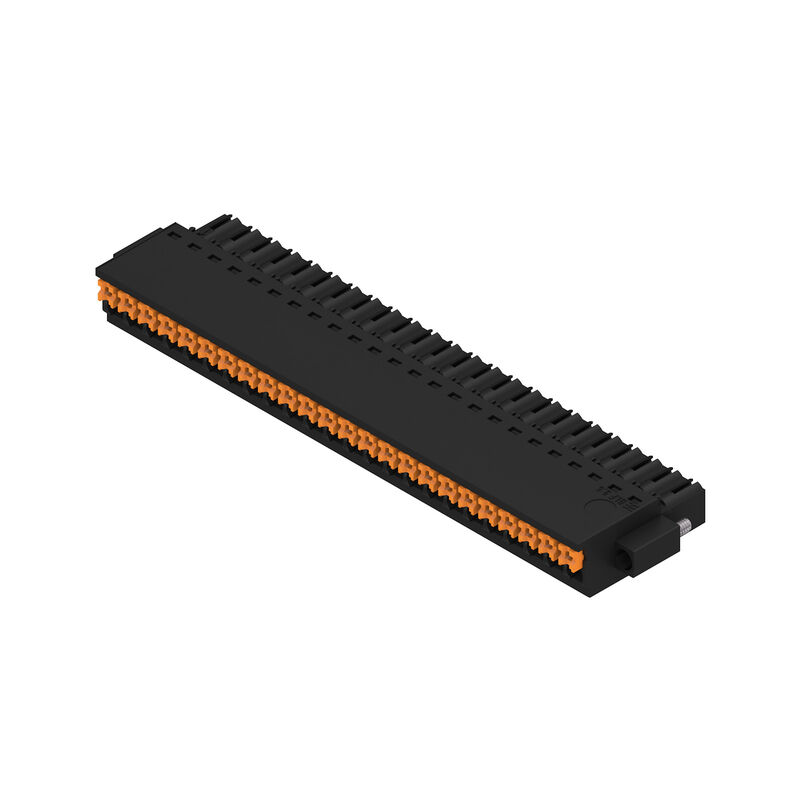

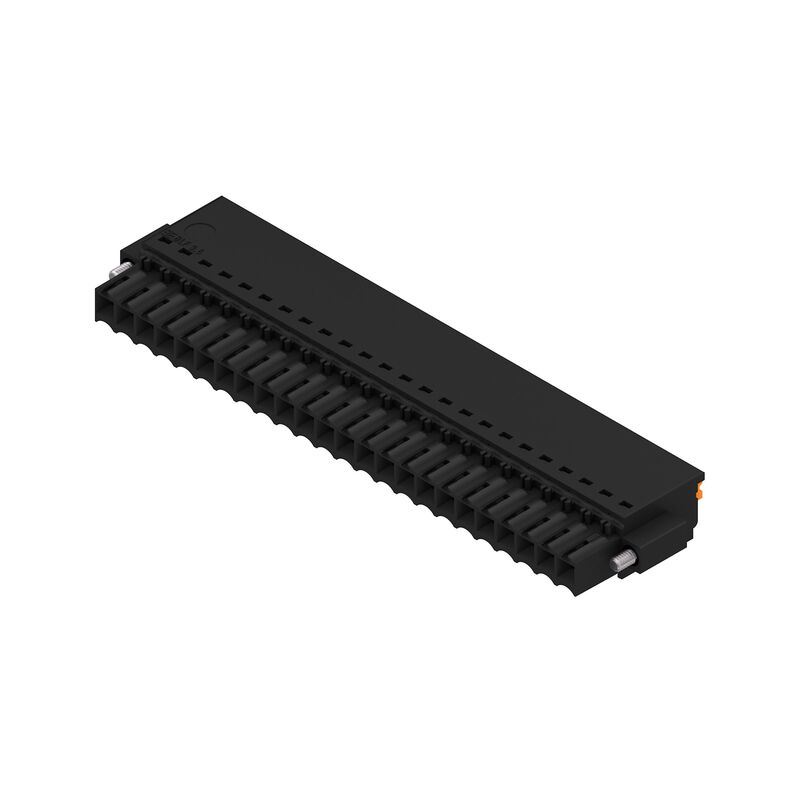

BLF 3.50/24/180F SN BK BX
Kretskortsstickanslutning, Hylsstickpropp, 3.50 mm, Antal poler: 24, 180°, PUSH IN med manöverknapp, Anslutningsområde, max. : 1.5 mm², Box
Produkt-ID
2538000000
Egenskaper
| Utförande | Kretskortsstickanslutning, Hylsstickpropp, 3.50 mm, Antal poler: 24, 180°, PUSH IN med manöverknapp, Anslutningsområde, max. : 1.5 mm², Box |
| Art.nr. | 2538000000 |
| Typ | BLF 3.50/24/180F SN BK BX |
| GTIN (EAN) | 4050118549751 |
| Förp. | 18 items |
| Produktparametrar |
IEC: 320 V / 17.5 A / 0.14 - 1.5 mm² UL: 300 V / AWG 26 - AWG 16 |
| Förpackning | Box |
| Djup | 22,7 mm |
| Byggdjup (tum) | 0,894 inch |
| Höjd | 9 mm |
| Bygghöjd (tum) | 0,354 inch |
| Bredd | 91 mm |
| Byggbredd (tum) | 3,583 inch |
| Nettovikt | 17,044 g |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Produktfamilj | OMNIMATE Signal – serie BL/SL 3.50 |
| Anslutningstyp | Fältanslutning |
| Ledaranslutningsteknik | PUSH IN med manöverknapp |
| Delning i mm (P) | 3,5 mm |
| Delning i tum (P) | 0,138 " |
| Ledarutgångsriktning | 180° |
| Antal poler | 24 |
| L1 i mm | 80,5 mm |
| L1 i tum | 3,169 " |
| Antal rader | 1 |
| Polradstal | 1 |
| Märkarea | 1,5 mm² |
| Beröringsskydd enligt DIN VDE 57 | fingersäker |
| Beröringsskydd enligt DIN VDE 0470 | IP 20 ansluten/ IP 10 ej ansluten |
| Skyddsklass |
IP20
komplett monterad |
| Genomgångsmotstånd (6) | ≤5 mΩ |
| Koderbar | Ja |
| Avisoleringslängd | 8 mm |
| Avisoleringslängd, tolerans |
|
| Skruvmejselklinga | 0,4 x 2,5 |
| Skruvmejselklinga Norm | DIN 5264-A |
| Stickcykler | 25 |
| Max. instickskraft/pol | 6 N |
| Max. dragkraft/pol | 6 N |
| Åtdragningsmoment |
|
| Isoleringsmaterial | PA GF |
| Färgkod | svart |
| Färgtabell (jämförbar) | RAL 9011 |
| Isoleringsmaterialgrupp | II |
| CTI (Comparative Tracking Index) |
≥ 400
≤ 600 |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Kontaktmaterial | Cu-legering |
| Kontaktyta | förtennad |
| Lagertemperatur, min. | −40 °C |
| Lagertemperatur, max. | 70 °C |
| Driftstemperatur, min. | −50 °C |
| Driftstemperatur, max | 120 °C |
| Temperaturområde Montage, min. | −30 °C |
| Temperaturområde Montage, max. | 100 °C |
| Anslutningsområde, min. | 0,14 mm² |
| Anslutningsområde, max. | 1,5 mm² |
| Ledardiameter, AWG, min. | AWG 26 |
| Ledardiameter, AWG, max | AWG 16 |
| entrådig, min. H05(07) V-U | 0,14 mm² |
| entrådig, max. H05(07) V-U | 1,5 mm² |
| fintrådig, min. H05(07) V-K | 0,14 mm² |
| fintrådig, max. H05(07) V-K | 1,5 mm² |
| med AEH med krage DIN 46 228/4, min. | 0,25 mm² |
| med ändhylsa med krage DIN 46 228/4, max. | 1 mm² |
| med ändhylsa, DIN 46228 pt 1, min. | 0,25 mm² |
| med ändhylsa enligt DIN 46 228/1, max. | 1 mm² |
| Passtift enligt EN 60999 a x b; ø | 2,4 mm x 1,5 mm |
| Anslutningsbar ledare |
|
| Referenstext |
Ytterdiametern på plastkragen ska inte vara större än rastret (P)
Längd på hylsor ska väljas beroende på produkten och märkspänningen. |
| testad enligt standard |
IEC 60664-1
IEC 61984 |
| Märkström, min. antal poler (Tu=20°C) | 17,5 A |
| Märkström, max. antal poler (Tu=20°C) | 14,7 A |
| Märkström, min. antal poler (Tu=40°C) | 17,1 A |
| Märkström, max. antal poler (Tu=40°C) | 13,1 A |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2 | 320 V |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2 | 160 V |
| Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3 | 160 V |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2 | 2,5 kV |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2 | 2,5 kV |
| Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3 | 2,5 kV |
| Korttidströmhållfasthet | 1 x 1s mit 120 A |
| Märkspänning (användargrupp B / CSA) | 300 V |
| Märkspänning (användargrupp C / CSA) | 50 V |
| Märkspänning (användargrupp D / CSA) | 300 V |
| Märkström (användargrupp B / CSA) | 10 A |
| Märkström (användargrupp D / CSA) | 10 A |
| Ledardiameter AWG, min. | AWG 26 |
| Ledardiameter AWG, max. | AWG 16 |
| Institut (cURus) | CURUS |
| Certifikat nr (cURus) | E60693 |
| Märkspänning (användargrupp B / UL 1059) | 300 V |
| Märkspänning (användargrupp C / UL 1059) | 50 V |
| Märkspänning (användargrupp D / UL 1059) | 300 V |
| Märkström (användargrupp D / UL 1059) | 10 A |
| Ledardiameter AWG, min. | AWG 26 |
| Ledardiameter AWG, max. | AWG 16 |
| Hänvisning till godkännandevärden | Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg. |
| Förpackning | Box |
| VPE-längd | 349 mm |
| VPE-bredd | 142 mm |
| VPE-höjd | 31 mm |
| Visuellt och dimensionellt test |
|
| Test: Hållfasthet för märkningar |
|
| Test: Felaktig inkoppling (ingen utbytbarhet) |
|
| Test: Klämbar area |
|
| Test beträffande ledare som skadats och lossnat oavsiktligt |
|
| Frånslagstest |
|
| IPC-konformitet | Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran. |
| Hänvisningstext |
• Ytterligare varianter vid förfrågan • Förgyllda kontaktytor på förfrågan • Märkström relaterad till märkarea och min. antal poler. • AEH utan plastkrage enligt DIN 46228/1 • AEH med plastkrage enligt DIN 46228/4 • P på ritningen = raster • Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna. • Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last • Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_96830) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2538000000) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| ECLASS 14.0 | 27-46-02-02 |
| Godkännanden |  |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr (cURus) | E60693 |
