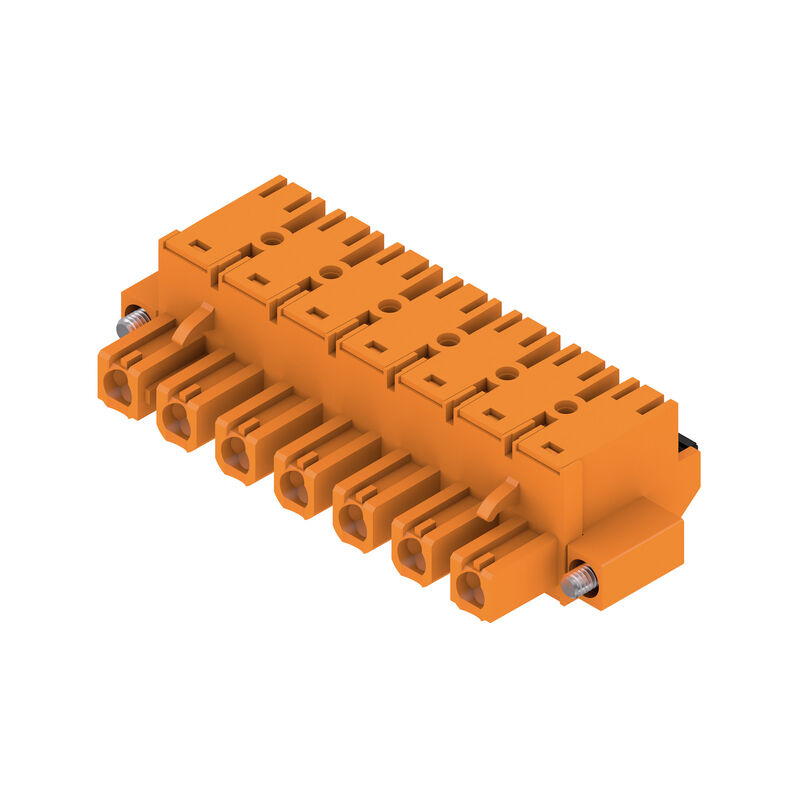

BLF 7.62HP/07/180F SN OR BX
Imagen de producto
BLF 7.62HP/07/180F SN OR BX
Imagen de producto
BLF 7.62HP/07/180F SN OR BX
Dimensional drawing
BLF 7.62HP/07/180F SN OR BX
Graph
BLF 7.62HP/07/180F SN OR BX
Graph
BLF 7.62HP/07/180F SN OR BX
Ventaja del producto
Vibration-proof connection

BLF 7.62HP/07/180F SN OR BX

Este producto pronto dejará de estar disponible.

Conector para placa c.i., enchufe hembra, 7.62 mm, Número de polos: 7, 180°, PUSH IN con actuador, Sección de embornado, máx. : 2.5 mm², Caja

N.º de artículo 1230270000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 3 Productos relacionados 8
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Parámetros del sistema Datos del material Conductores aptos para conexión Dane znamionowe wg IEC Datos nominales según CSA Datos nominales según UL 1059 Embalaje Pruebas tipo Indicación importante Clasificaciones

Homologaciones

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Datos generales para pedido

Ausfuehrung
Conector para placa c.i., enchufe hembra, 7.62 mm, Número de polos: 7, 180°, PUSH IN con actuador, Sección de embornado, máx. : 2.5 mm², Caja
Best.-Nr.
1230270000
Art
BLF 7.62HP/07/180F SN OR BX
GTIN (EAN)
4050118013870
VPE
24 Pieza
Valores característicos del producto
IEC: 1000 V / 29 A / 0.5 - 2.5 mm²
UL: 600 V / 20 A / AWG 20 - AWG 12
Embalaje
Caja
Lieferstatus
Este artículo no estará disponible en el futuro.
Ultima data dell’ordine
/Date(1772665200000)/

Dimensiones y pesos

Tiefe
28,1 mm
Profondità (pollici)
1,106 inch
Höhe
15,1 mm
Altura (pulgadas)
0,594 inch
Breite
62,32 mm
Anchura (pulgadas)
2,454 inch
Nettogewicht
12 g

Conformidad medioambiental del producto

RoHS-Konformitätsstatus
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso
Produktspezifischer CO2-Fußabdruck
  • Desde la cuna hasta la puerta:
    1,144 kg CO2 eq.

Parámetros del sistema

Familia del producto
OMNIMATE Power - Serie BL/SL 7.62HP
Tipo de conexión
Conexión de campo
Técnica de conexión de conductores
PUSH IN con actuador
Paso en mm (P)
7,62 mm
Paso en pulgadas (P)
0,3 "
Leiterabgangsrichtung
180°
Número de polos
7
L1 en mm
45,72 mm
L1 en pulgadas
1,8 "
Número de series
1
Número de filas de polos
1
Sección nominal
2,5 mm²
Protección contra contacto según DIN VDE 57106
protección de dedos
Protección contra contacto según DIN VDE 0470
IP 20
Tipo de protección
IP20
Codificable
Ja
Lunghezza di spellatura
10 mm
Couple de serrage pour bride vissée, min.
0,15 Nm
Anzugsdrehmoment Schraubflansch, max.
0,25 Nm
końcówka wkrętaka
0,6 x 3,5
Cykle wpinania
25
Max. instickskraft/pol
8,5 N
Fuerza de extracción/polo, máx.
6 N

Datos del material

Isolierstoff
PBT
Farbe
naranja
Colore elementi di azionamento
negro
Farbtabelle (ähnlich)
RAL 2000
Isolierstoffgruppe
IIIa
Kriechstromfestigkeit (CTI)
≥ 200
Isolationswiderstand
≥ 108 Ω
Grado inflamabilidad según UL 94
V-0
Kontaktmaterial
Aleación de Cu
Kontaktoberfläche
estañado
Schichtaufbau - Steckkontakt
4...8 µm Sn 용융 납땜처리
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
100 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
100 °C

Conductores aptos para conexión

Klemmbereich, min.
0,08 mm²
Klemmbereich, max.
2,5 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 20
Leiteranschlussquerschnitt AWG, max.
AWG 12
eindrähtig, min. H05(07) V-U
0,5 mm²
eindrähtig, max. H05(07) V-U
1,5 mm²
feindrähtig, min. H05(07) V-K
0,5 mm²
feindrähtig, max. H05(07) V-K
2,5 mm²
mit AEH mit Kragen DIN 46 228/4, min.
0,5 mm²
mit AEH mit Kragen DIN 46 228/4, max.
2,5 mm²
mit Aderendhülse nach DIN 46 228/1, min.
0,5 mm²
mit Aderendhülse nach DIN 46 228/1, max.
2,5 mm²
Illesztőcsap az EN 60999 szerint a x b; ø
2,8 mm x 2,0 mm
Clampable conductor
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9025870000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9004050000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9025860000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0542500000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9019100000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0282800000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0186500000
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      0635100000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      2,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9004080000
Hinweistext
Il diametro esterno del collare isolante non dovrebbe essere più largo del passo (P)
La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale.

Dane znamionowe wg IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
29 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
24 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
23,8 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
23 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
1.000 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
1.000 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
630 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
6 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
8 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
6 kV
Kurzzeitstromfestigkeit
3 x 1 s se 180 A
Kriechstrecke, min.
11,4 mm
Luftstrecke, min.
11,4 mm

Datos nominales según CSA

Tensión nominal (Use Group B / CSA)
600 V
Tensión nominal (Use Group C / CSA)
600 V
Tensión nominal (Use group D / CSA)
600 V
Nennstrom (Use group B / CSA)
20 A
Nennstrom (Use group C / CSA)
20 A
Nennstrom (Use group D / CSA)
5 A
Sección de conexión del conductor AWG, mín.
AWG 20
Průřez vodiče AWG, max.
AWG 12

Datos nominales según UL 1059

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
600 V
Tensión nominal (Use Group C / UL 1059)
600 V
Tensión nominal (Use Group D / UL 1059)
600 V
Intensidad nominal (Use Group B / UL 1059)
20 A
Intensidad nominal (Use Group C / UL 1059)
20 A
Intensidad nominal (Use Group D / UL 1059)
5 A
Sezione di collegamento cavo AWG, min.
AWG 20
Sección de conexión del conductor AWG, máx.
AWG 12
Hinweis zu den Zulassungswerten
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Verpackung
Caja
VPE Länge
338 mm
VPE Breite
130 mm
VPE Höhe
33 mm

Pruebas tipo

Prüfung: Haltbarkeit der Markierungen
  • Estándar:
    DIN EN 61984, sección 7.3.2 / 09.02 siguiendo el patrón de DIN EN 60068-2-70 / 07.96
  • Prueba:
    marca de origen, identificación de tipo, paso, tipo de material, reloj con fecha
  • Evaluación:
    disponible
  • Prueba:
    durabilidad
  • Evaluación:
    superado
Prüfung: Fehlerhafte Kupplung (Nichtaustauschbarkeit)
  • Estándar:
    DIN EN 61984, secciones 6.3 y 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.08
  • Prueba:
    giro de 180° con elementos de codificación
  • Evaluación:
    superado
  • Prueba:
    giro de 180° sin elementos de codificación
  • Evaluación:
    superado
Prüfung: Klemmbarer Querschnitt
  • Estándar:
    DIN EN 60999-1, secciones 7 y 9.1 / 12.00, DIN EN 60947-1, sección 8.2.4.5.1 / 04.08
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      rígido de 0,5 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,5 mm²
    • Tipo de conductor y sección de conductor:
      rígido de 2,5 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 2,5 mm²
    • Tipo de conductor y sección de conductor:
      AWG 20/1
    • Tipo de conductor y sección de conductor:
      AWG 20/19
    • Tipo de conductor y sección de conductor:
      AWG 14/1
    • Tipo de conductor y sección de conductor:
      AWG 12/19
  • Evaluación:
    superado
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern
  • Estándar:
    DIN EN 60999-1, sección 9.4 / 12.00
  • Requerimiento:
    0,3 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H05V-U0.5
    • Tipo de conductor y sección de conductor:
      H05V-K0.5
    • Tipo de conductor y sección de conductor:
      AWG 20/1
    • Tipo de conductor y sección de conductor:
      AWG 20/19
  • Evaluación:
    superado
  • Requerimiento:
    0,7 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H07V-U2.5
    • Tipo de conductor y sección de conductor:
      H07V-K2.5
    • Tipo de conductor y sección de conductor:
      AWG 14/1
  • Evaluación:
    superado
  • Requerimiento:
    0,9 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 12/19
  • Evaluación:
    superado
Pull-Out Test
  • Estándar:
    DIN EN 60999-1, sección 9.5 / 12.00
  • Requerimiento:
    ≥20 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H05V-U0.5
    • Tipo de conductor y sección de conductor:
      H05V-K0.5
    • Tipo de conductor y sección de conductor:
      AWG 20/1
    • Tipo de conductor y sección de conductor:
      AWG 20/19
  • Evaluación:
    superado
  • Requerimiento:
    ≥50 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H07V-U2.5
    • Tipo de conductor y sección de conductor:
      H07V-K2.5
    • Tipo de conductor y sección de conductor:
      AWG 14/1
  • Evaluación:
    superado
  • Requerimiento:
    ≥60 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 12/19
  • Evaluación:
    superado

Indicación importante

IPC-Konformität
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Hinweise
  • Más variantes bajo solicitud
  • Contactos bañados en oro bajo pedido
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Terminal tubular sin aislamientos según DIN 46228/1
  • Terminal tubular con aislamientos según DIN 46228/4
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • Se recomienda el prensado en "A" para terminales tubulares con la herramienta de prensado PZ 6/5.
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Clasificaciones

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
