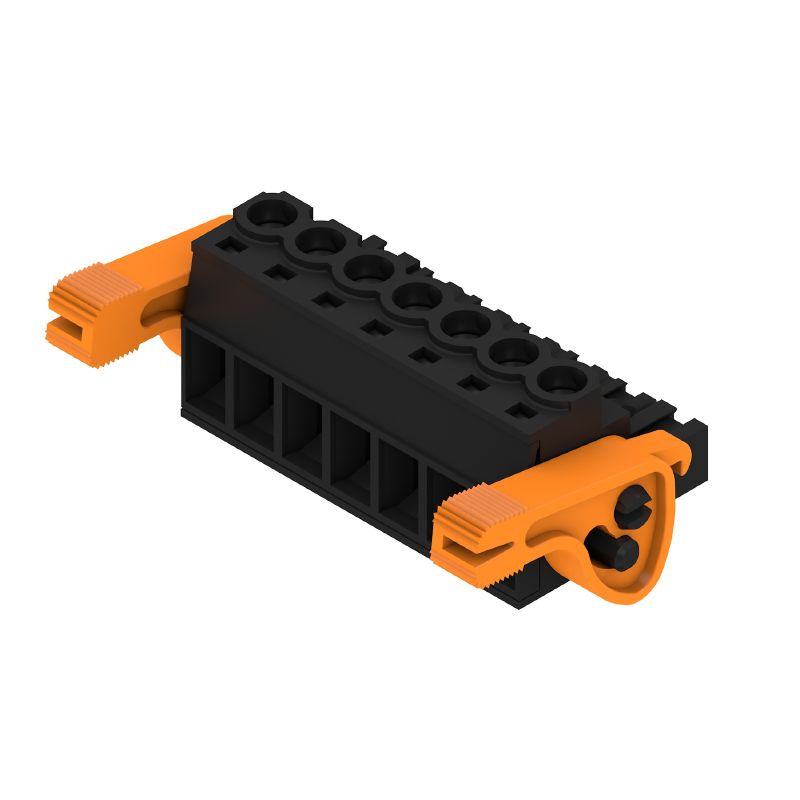

BLZP 5.00HC/07/180LR SN BK BX
Produktillustration
BLZP 5.00HC/07/180LR SN BK BX
Produktillustration
BLZP 5.00HC/07/180LR SN BK BX
Dimensional drawing
BLZP 5.00HC/07/180LR SN BK BX
Graph
Self-locking
Immediately on plugging in
BLZP 5.00HC/07/180LR SN BK BX
Produktfördel
Self-locking
Immediately on plugging in
BLZP 5.00HC/07/180LR SN BK BX
Produktfördel
Gentle unlocking
Low mechanical stress

BLZP 5.00HC/07/180LR SN BK BX

Kretskortsstickanslutning, Hylsstickpropp, 5.00 mm, Antal poler: 7, 180°, Klämbygelanslutning, Anslutningsområde, max. : 4 mm², Box

Produkt-ID 1956550000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 2 Motdelar 2 Använda produkter 30
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemvärden Materialdata Anslutningsbara ledare Märkdata enligt IEC Märkdata enligt CSA Märkdata enligt UL 1059 Packaging Viktig hänvisningstext Klassificeringar

Godkännanden

Godkännanden
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Allmänna beställningsdata

Utförande
Kretskortsstickanslutning, Hylsstickpropp, 5.00 mm, Antal poler: 7, 180°, Klämbygelanslutning, Anslutningsområde, max. : 4 mm², Box
Art.nr.
1956550000
Typ
BLZP 5.00HC/07/180LR SN BK BX
GTIN (EAN)
4032248635351
Förp.
36 items
Produktparametrar
IEC: 400 V / 23 A / 0.2 - 4 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Förpackning
Box

Mått och vikter

Djup
29,6 mm
Byggdjup (tum)
1,165 inch
Höjd
16,9 mm
Bygghöjd (tum)
0,665 inch
Bredd
44,8 mm
Byggbredd (tum)
1,764 inch
Nettovikt
13,2 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
No SVHC above 0.1 wt%

Systemvärden

Produktfamilj
OMNIMATE Signal – serie BL/SL 5.00
Anslutningstyp
Fältanslutning
Ledaranslutningsteknik
Klämbygelanslutning
Delning i mm (P)
5 mm
Delning i tum (P)
0,197 "
Ledarutgångsriktning
180°
Antal poler
7
L1 i mm
30 mm
L1 i tum
1,182 "
Antal rader
1
Polradstal
1
Märkarea
4 mm²
Beröringsskydd enligt DIN VDE 57
fingersäker
Beröringsskydd enligt DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
Skyddsklass
IP20
Genomgångsmotstånd (6)
≤5 mΩ
Koderbar
Ja
Avisoleringslängd
7 mm
Klämskruv
M 2,5
Skruvmejselklinga
0,6 x 3,5
PH 1
PZ 1
Skruvmejselklinga Norm
DIN 5264
ISO 8764/2-PH
ISO 8764/2-PZ
Stickcykler
25
Max. instickskraft/pol
10 N
Max. dragkraft/pol
9 N
Åtdragningsmoment
  • Momenttyp:
    Ledaranslutning
  • Användningsinformation:
    • Åtdragningsmoment:
      • min.:
        0,4 Nm
      • max.:
        0,5 Nm

Materialdata

Isoleringsmaterial
PBT
Färgkod
svart
Färgtabell (jämförbar)
RAL 9011
Isoleringsmaterialgrupp
IIIa
CTI (Comparative Tracking Index)
≥ 200
Isolationsmotstånd
≥ 10<sup>8</sup> Ω
Brännbarhetsklass enligt UL 94
V-0
Kontaktmaterial
Cu-legering
Kontaktyta
förtennad
Skiktstruktur för stiftkontakten
4...8 µm Sn varmförtent
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
−50 °C
Driftstemperatur, max
100 °C
Temperaturområde Montage, min.
−25 °C
Temperaturområde Montage, max.
100 °C

Anslutningsbara ledare

Anslutningsområde, min.
0,13 mm²
Anslutningsområde, max.
4 mm²
Ledardiameter, AWG, min.
AWG 30
Ledardiameter, AWG, max
AWG 12
entrådig, min. H05(07) V-U
0,2 mm²
entrådig, max. H05(07) V-U
4 mm²
fintrådig, min. H05(07) V-K
0,2 mm²
fintrådig, max. H05(07) V-K
4 mm²
med AEH med krage DIN 46 228/4, min.
0,2 mm²
med ändhylsa med krage DIN 46 228/4, max.
2,5 mm²
med ändhylsa, DIN 46228 pt 1, min.
0,2 mm²
med ändhylsa enligt DIN 46 228/1, max.
4 mm²
Passtift enligt EN 60999 a x b; ø
2,8 mm x 2,4 mm
Anslutningsbar ledare
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0282600000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0372600000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        7 mm
    • Rekommenderad ändhylsa:
      0372700000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      2,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        7 mm
    • Rekommenderad ändhylsa:
      0373000000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,75 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0282700000
Referenstext
Ytterdiametern på plastkragen ska inte vara större än rastret (P)
Längd på hylsor ska väljas beroende på produkten och märkspänningen.

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
23 A
Märkström, max. antal poler (Tu=20°C)
18 A
Märkström, min. antal poler (Tu=40°C)
21 A
Märkström, max. antal poler (Tu=40°C)
16 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
400 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
320 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
250 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
4 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
4 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
4 kV
Korttidströmhållfasthet
3 x 1s mit 120 A

Märkdata enligt CSA

Institut (CSA)
CSA
Certifikat nr. (CSA)
200039-1121690
Märkspänning (användargrupp B / CSA)
300 V
Märkspänning (användargrupp C / CSA)
50 V
Märkspänning (användargrupp D / CSA)
300 V
Märkström (användargrupp B / CSA)
20 A
Märkström (användargrupp D / CSA)
20 A
Ledardiameter AWG, min.
AWG 30
Ledardiameter AWG, max.
AWG 12
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Institut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Märkspänning (användargrupp D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
20 A
Märkström (användargrupp D / UL 1059)
10 A
Ledardiameter AWG, min.
AWG 26
Ledardiameter AWG, max.
AWG 12
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

Förpackning
Box
VPE-längd
350 mm
VPE-bredd
135 mm
VPE-höjd
35 mm

Viktig hänvisningstext

IPC-konformitet
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Hänvisningstext

• Ytterligare varianter vid förfrågan
• Förgyllda kontaktytor på förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• AEH utan plastkrage enligt DIN 46228/1
• AEH med plastkrage enligt DIN 46228/4
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 6.0
EC002638
ETIM 7.0
EC002638
ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 9.0
27-44-03-09
ECLASS 9.1
27-44-03-09
ECLASS 10.0
27-44-03-09
ECLASS 11.0
27-46-02-02
ECLASS 12.0
27-46-02-02
ECLASS 13.0
27-46-02-02
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
