Egenskaper
| Utförande | Ram, Cabtite (kabelinföringssystem), Polyamid, glasfiberförstärkt, Djupsvart, Höjd: 64 mm, Bredd: 153 mm, Djup: 24.2 mm, -40 °C…120 °C, IP66 |
| Art.nr. | 2891560000 |
| Typ | CABTITE FRFT 24/10 SET |
| GTIN (EAN) | 4064675880653 |
| Förp. | 1 items |
| Djup | 24,2 mm |
| Byggdjup (tum) | 0,953 inch |
| Höjd | 64 mm |
| Bygghöjd (tum) | 2,52 inch |
| Bredd | 153 mm |
| Byggbredd (tum) | 6,024 inch |
| Nettovikt | 111,5 g |
| Drifttemperatur | -40 °C...120 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Halogener |
Nej
halogenfri |
| Material | Polyamid, glasfiberförstärkt |
| Silikon | Nej |
| Skyddsklass | IP66 |
| Skyddsklass (UL) |
Type 12
Type 4X |
| Tätning | TPE |

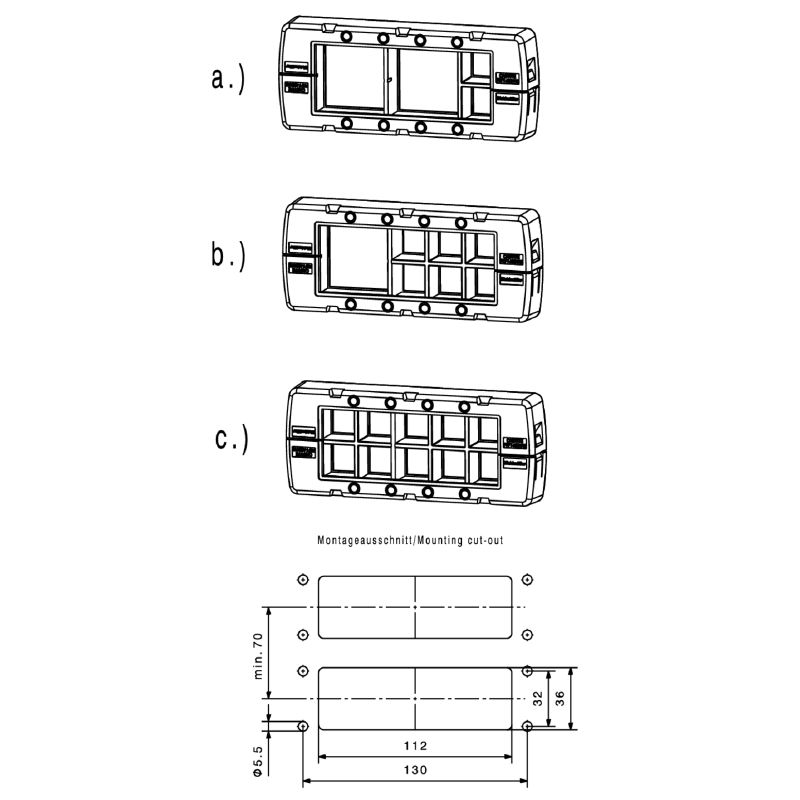

| Tätningselement | 2 stora tätningar plus 4 små tätningar, 1 stor tätning plus 6 små tätningar, eller 10 små tätningar |
| Åtdragningsmoment | 3 Nm |
| Öppningsbredd | 36 mm |
| Öppningslängd | 113,5 mm |
| Utförande | stängd |
| Produktinformation | The set is made from UR-certified individual parts, so the approval is also valid for the set. Fixing material for mounting on the enclosure or control cabinet, is not included. |
| Godkännande/Certifikat/Dokument om överensstämmelse | [EU Declaration of Conformity - Cable entry system](https://mdcop.weidmueller.com/mediadelivery/asset/900_252380) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_293227) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2891560000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2891560000) |
| Användardokumentation | [INSTR CABTITE FRFT D/EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_268267) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002624 |
| ETIM 7.0 | EC002624 |
| ETIM 8.0 | EC002624 |
| ETIM 9.0 | EC002624 |
| ECLASS 9.0 | 27-18-28-15 |
| ECLASS 9.1 | 27-18-92-65 |
| ECLASS 10.0 | 27-18-28-15 |
| ECLASS 11.0 | 27-18-28-15 |
| ECLASS 12.0 | 27-18-28-15 |
| ECLASS 13.0 | 27-18-28-15 |
| ECLASS 14.0 | 27-18-28-15 |
| Godkännanden |  |
| ROHS | Uppfyllelse |
