Egenskaper

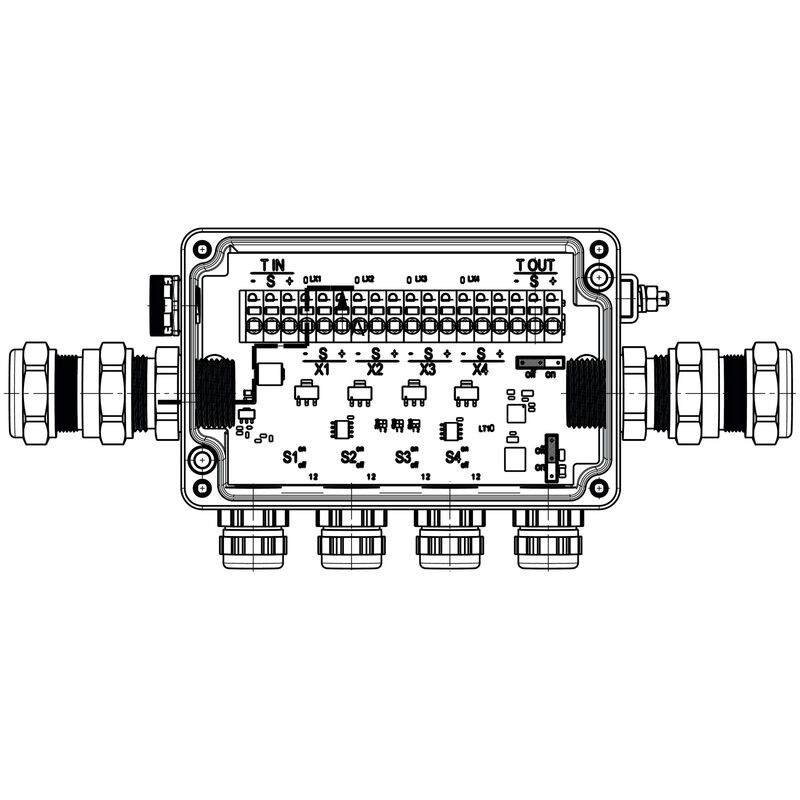

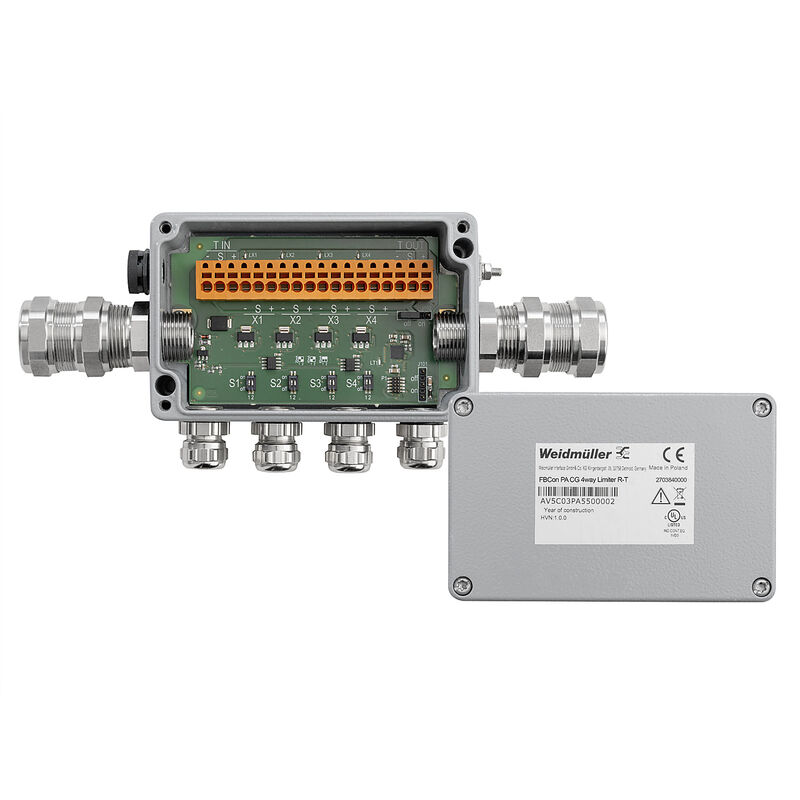

| Utförande | Standardfördelare med strömbegränsning, 4-kanals fördelare limiter, IP66, IP67, Trunkline M20, Förgrening M16 |
| Art.nr. | 2703840000 |
| Typ | FBCON PA CG 4WAY LIMITER R-T |
| GTIN (EAN) | 4064675266631 |
| Förp. | 1 items |
| Höjd | 34 mm |
| Bygghöjd (tum) | 1,339 inch |
| Bredd | 125 mm |
| Byggbredd (tum) | 4,921 inch |
| Längd | 80 mm |
| Bygglängd (tum) | 3,15 inch |
| Nettovikt | 684 g |
| Lagertemperatur | -40 °C...80 °C |
| Drifttemperatur | -40 °C...75 °C |
| SIL enligt IEC 61508 | Ingen |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 6bI, 6c, 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 3a5f5913-76fc-4ff5-8563-4463f80bbe02 |
| Bussystem |
Profibus-PA
Foundation Fieldbus |
| Fördelartyp | 4-kanals fördelare limiter |
| Ineffekt i standbyläge | 7 mA |
| Kabelförskruvningar | Kabelförskruvning i mässing |
| Kabelingång |
Trunkline M20
Förgrening M16 |
| Kapslingsmaterial | Aluminium |
| Kapslingsyta | polerad |
| Monteringstyp | På ytan |
| Nedsmutsningsgrad | 3 |
| Skyddsklass |
IP66
IP67 |
| Strömbegränsning |
inställbar
20 mA, 40 mA, 60 mA |
| Utförande kapsling | Med tryckutjämningselement |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[Certification UL for Canada](https://mdcop.weidmueller.com/mediadelivery/asset/900_317640)
[Certification UL for US](https://mdcop.weidmueller.com/mediadelivery/asset/900_317641) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_225533) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2703840000) |
| Programvara | [WI-Segment-Calculator](https://mdcop.weidmueller.com/mediadelivery/asset/900_90759) |
| Användardokumentation |
[Application-Guide-Planning and installing Fieldbus networks-using-FBCon_english_deutsch](https://mdcop.weidmueller.com/mediadelivery/asset/900_90760)
[FBCon Segment Calculator_english](https://mdcop.weidmueller.com/mediadelivery/asset/900_101984) [Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_273560) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001604 |
| ETIM 7.0 | EC001604 |
| ETIM 8.0 | EC001604 |
| ETIM 9.0 | EC001604 |
| ECLASS 9.0 | 27-24-26-08 |
| ECLASS 9.1 | 27-24-26-08 |
| ECLASS 10.0 | 27-24-26-08 |
| ECLASS 11.0 | 27-24-26-08 |
| ECLASS 12.0 | 27-44-01-11 |
| ECLASS 13.0 | 27-44-01-11 |
| ECLASS 14.0 | 27-44-01-11 |
| Godkännanden |  |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat-Nr. (cULus) | E141197 |
Tillbehör
-
Produkt-ID:1785120200VPE:1 items
Bussledning, En ände utan kontakt, M12, Antal poler: 2, 2 m, Stift, rakt, Skärmad: Ja, LED: Nej, Mantelmaterial: PVC, Halogener: Ja
-
-
Produkt-ID:1719550000VPE:100 items
GWDR NP (plantätning – neopren), Tätningsring, PG 9, Neopren
-
Produkt-ID:1569070000VPE:50 items
VG MS (standard kabelförskruvning av mässing), kabelförskruvning, Rak, PG 9, 6 mm, OD min. 4 - OD max. 8 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), IP69K, Mässing, förnicklad
-
Produkt-ID:1772210000VPE:50 items
VG MS (standard kabelförskruvning av mässing), kabelförskruvning, Rak, M 16, 7 mm, OD min. 4 - OD max. 8 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), IP69K, Mässing, förnicklad
