Egenskaper

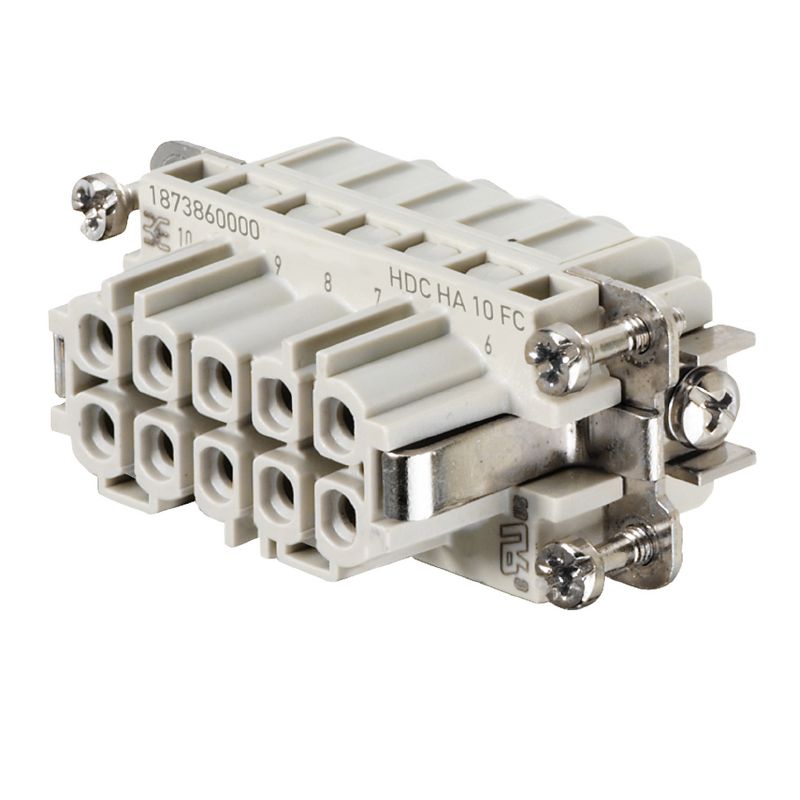

| Utförande | HDC - Kontakt, Hylsa, 250 V, 16 A, Antal poler: 10, Crimpanslutning, Byggstorlek: 2 |
| Art.nr. | 1873860000 |
| Typ | HDC HA 10 FC |
| GTIN (EAN) | 4032248458370 |
| Förp. | 1 items |
| Djup | 56,6 mm |
| Byggdjup (tum) | 2,228 inch |
| Höjd | 31,1 mm |
| Bygghöjd (tum) | 1,224 inch |
| Bredd | 23 mm |
| Byggbredd (tum) | 0,906 inch |
| Nettovikt | 28 g |
| Gränsvärde, temperatur | -40 °C ... 125 °C |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 6c |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | b67daa31-7dca-434d-8290-da7fb52f83a2 |
| Kemikaliebeständighet |
|
| Bredd | 23 mm |
| Höjd hylsa | 31,1 mm |
| Längd sockel | 56,6 mm |
| Anslutningstyp | Crimpanslutning |
| Antal poler | 10 |
| BG | 2 |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Byggstorlek | 2 |
| Färgkod | beige |
| Genomgångsmotstånd (6) | ≤2 mΩ |
| Isolationshållfasthet | 1010 Ω |
| Isoleringsmaterial | PC glasfiberförstärkt (UL-listad och järnväg-kvalificerad) |
| Isoleringsmaterialgrupp | IIIa |
| Ledardiameter | 2,5 mm² |
| Låg rökutveckling enligt DIN EN 45545-2 | Ja |
| Märkspänning (DIN EN 61984) | 250 V |
| Märkstötspänning (DIN EN 61984) | 4 kV |
| Märkström (DIN EN 61984) | 16 A |
| Material | Kopparlegering |
| Märkspänning enligt UL/CSA | 600 V AC/DC |
| Märkström (cUR) |
|
| Märkström (UR) |
|
| Nedsmutsningsgrad | 3 |
| Serie | HA |
| Stickcykler Ag | ≥ 500 |
| Stickcykler Au | ≥ 500 |
| Typ | Hylsa |
| Anslutningstyp PE |
Skruvanslutning
Crimpanslutning |
| Avisoleringslängd PE-anslutning | 10 mm |
| Klingmått slits (PE-anslutning) | SD 0,8 x 4,0 |
| Ledaranslutningsarea AWG (PE), max. | AWG 14 |
| Ledardiameter, AWG (PE), min. | AWG 20 |
| Montageskruv | M 4 |
| Märkarea | 2,5 mm² |
| Tightening torque, max. PE connection | 1,5 Nm |
| Tightening torque, min. PE connection | 1,2 Nm |
| Anslutningstyp | Crimpanslutning |
| Avisoleringslängd nominellt | 8 mm |
| BG | 2 |
| Byggstorlek | 2 |
| Genomgångsmotstånd (6) | ≤2 mΩ |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 2,5 mm² |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 0,5 mm² |
| Ledararea, fintrådig, min. | 0,5 mm² |
| Ledardiameter, AWG, max | AWG 12 |
| Ledardiameter, AWG, min. | AWG 20 |
| Ledardiameter, entrådig max. | 2,5 mm² |
| Ledardiameter, entrådig min. | 0,5 mm² |
| Ledardiameter, fintrådig, max. | 2,5 mm² |
| Ledardiameter, max. | 4 mm² |
| Ledardiameter, min. | 0,5 mm² |
| Material | Kopparlegering |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_73377) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1873860000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1873860000) |
| Teknisk dokumentation | [1873860000_HDC_HA_10_FC_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_38857) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschyrer |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-05 |
| ECLASS 9.1 | 27-44-02-05 |
| ECLASS 10.0 | 27-44-02-05 |
| ECLASS 11.0 | 27-44-02-05 |
| ECLASS 12.0 | 27-44-02-05 |
| ECLASS 13.0 | 27-44-02-05 |
| ECLASS 14.0 | 27-44-02-05 |
| Godkännanden |    |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr (cURus) | E92202 |
Tillbehör
-
Produkt-ID:1651470000VPE:100 items
Mångpoliga kontakdon, Crimpkontakt, HE, HEE, HQ, MixMate, Hylsa, Ledardiameter, max.: 0.5, svarvade, Kopparlegering
-
Produkt-ID:1651500000VPE:100 items
Mångpoliga kontakdon, Crimpkontakt, HE, HEE, HQ, MixMate, Hylsa, Ledardiameter, max.: 2.5, svarvade, Kopparlegering
-
Produkt-ID:1651480000VPE:100 items
Mångpoliga kontakdon, Crimpkontakt, HE, HEE, HQ, MixMate, Hylsa, Ledardiameter, max.: 1, svarvade, Kopparlegering
-
Produkt-ID:1651490000VPE:100 items
Mångpoliga kontakdon, Crimpkontakt, HE, HEE, HQ, MixMate, Hylsa, Ledardiameter, max.: 1.5, svarvade, Kopparlegering
-
Produkt-ID:1651510000VPE:100 items
Mångpoliga kontakdon, Crimpkontakt, HE, HEE, HQ, MixMate, Hylsa, Ledardiameter, max.: 4, svarvade, Kopparlegering
-
Produkt-ID:1201100000VPE:100 items
Mångpoliga kontakdon, Crimpkontakt, HE, HEE, HQ, MixMate, Hylsa, Ledardiameter, max.: 0.5, svarvade, Kopparlegering
-
Produkt-ID:1201400000VPE:100 items
Mångpoliga kontakdon, Crimpkontakt, HE, HEE, HQ, MixMate, Hylsa, Ledardiameter, max.: 2.5, svarvade, Kopparlegering
-
Produkt-ID:1201300000VPE:100 items
Mångpoliga kontakdon, Crimpkontakt, HE, HEE, HQ, MixMate, Hylsa, Ledardiameter, max.: 1.5, svarvade, Kopparlegering
-
Produkt-ID:1201500000VPE:100 items
Mångpoliga kontakdon, Crimpkontakt, HE, HEE, HQ, MixMate, Hylsa, Ledardiameter, max.: 4, svarvade, Kopparlegering
-
Produkt-ID:1201200000VPE:100 items
Mångpoliga kontakdon, Crimpkontakt, HE, HEE, HQ, MixMate, Hylsa, Ledardiameter, max.: 1, svarvade, Kopparlegering
-
-
-
Produkt-ID:9018490000VPE:1 items
Crimpverktyg, Crimpverktyg för kontakter, 0.14mm², 4mm², W-Crimp
-
Produkt-ID:9205430000VPE:1 items
Crimpverktyg, Crimpverktyg för kontakter, 0.14mm², 6mm², 4-Indent-Crimp
-
-
