Egenskaper

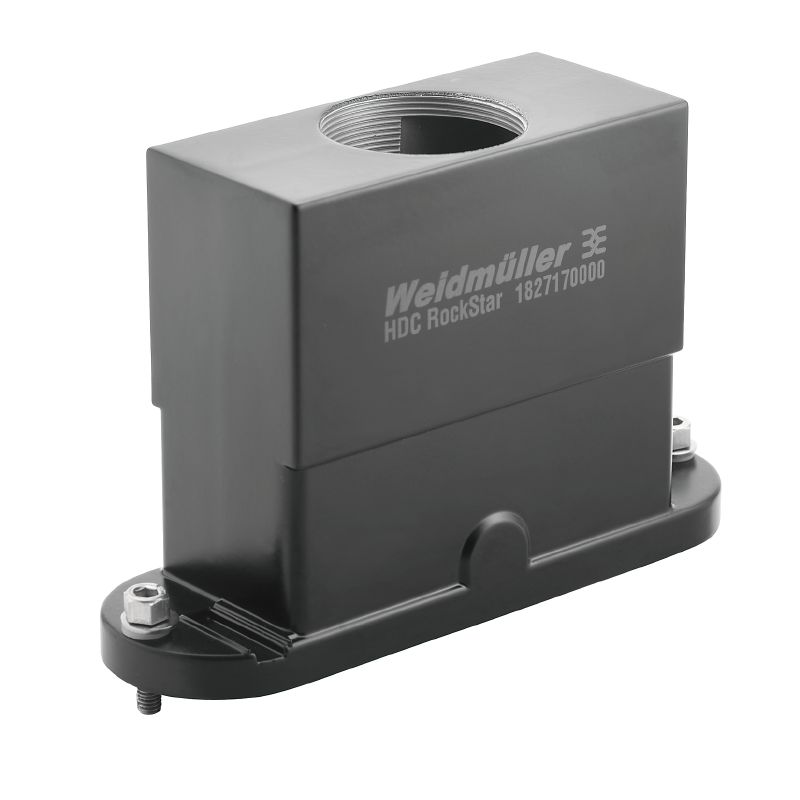

| Utförande | HDC - kapsling, Byggstorlek: 8, Skyddsklass: IP66 (i ijackat tillstånd), IP68 (i ijackat tillstånd), stickproppskåpa, Klämbygelanslutning, hög, Storlek på kabelinföringar: M 50 |
| Art.nr. | 1827170000 |
| Typ | HDC HB 24 TEK TOS1XM50G |
| GTIN (EAN) | 4032248332328 |
| Förp. | 1 items |
| Tillgänglig till | 31.12.2013 |
| Höjd | 120 mm |
| Bygghöjd (tum) | 4,724 inch |
| Bredd | 58 mm |
| Byggbredd (tum) | 2,283 inch |
| Nettovikt | 733 g |
| Gränsvärde, temperatur | -50 °C ... 125 °C |
| RoHS-kompatibilitetsstatus | Kompatibel |
| REACH SVHC | No SVHC above 0.1 wt% |
| Kemikaliebeständighet |
|
| Höjd kapsling B | 120 mm |
| Kabelingång | m. gänga |
| Längd kapsling | 184 mm |
| EMC-kapslingar | Ja |
| Kapslingsmaterial | Aluminiumpressgjutgods |
| Material låselement | Rostfritt stål |
| Skyddsklass |
IP66 (i ijackat tillstånd)
IP68 (i ijackat tillstånd) |
| Yta | Pulverlack |
| Åtdragningsmoment | 6,5 Nm |
| Antal kabelingång på sidan | 0 |
| Antal kabelingång uppe | 1 |
| BG | 8 |
| Bygelutförande | Klämbygelanslutning |
| Byggform | hög |
| Byggstorlek | 8 |
| Färg (RAL) | RAL 9011 |
| Gänga (inre) | M 50 |
| Kabelingång | m. gänga |
| Lämplig för ModuPlug® | Ja |
| Storlek på kabelinföringar | M 50 |
| Typ | Stickkontakt |
| Utförande kapsling | stickproppskåpa |
| Utförande låssystem | Klämbygelanslutning |
| Åtdragningsmoment | 6,5 Nm |
| Överdel/Underdel/Lock | upper part |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79652) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1827170000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1827170000) |
| Meddelande om produktändring |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschyrer |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Godkännanden |  |
| ROHS | Uppfyllelse |
