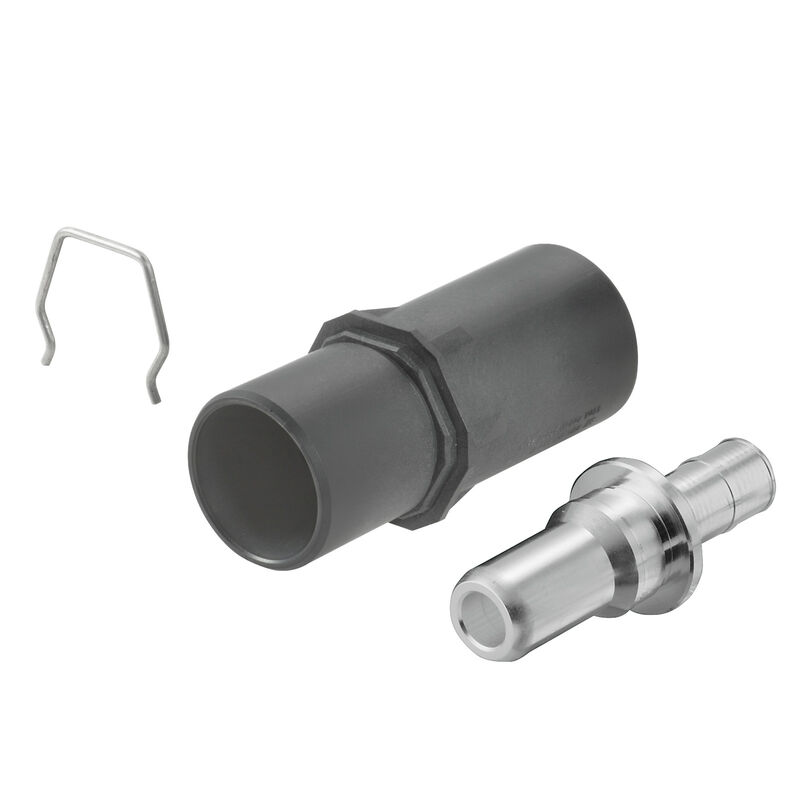

HDC HP 550 M 150

HDC - Kontakt, Stift, Crimpanslutning, Byggstorlek: 550

Produkt-ID 1119110000

Egenskaper

Allmänna beställningsdata

Utförande	HDC - Kontakt, Stift, Crimpanslutning, Byggstorlek: 550
Art.nr.	1119110000
Typ	HDC HP 550 M 150
GTIN (EAN)	4032248900367
Förp.	1 items

Mått och vikter

Längd	91 mm
Bygglängd (tum)	3,583 inch
Diameter	43 mm
Nettovikt	211 g

Temperaturer

Gränsvärde, temperatur

-50 °C ... 120 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus	Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)	6c
REACH SVHC	Lead 7439-92-1
SCIP	6eabd5ae-2d6b-409e-8bdf-87c27ee10e40

Allmänna data

Anslutningstyp	Crimpanslutning
BG	550
Brännbarhetsklass enligt UL 94	V-0
Byggstorlek	550
Driftspänning, max. (total temperatur = 60 °C)	3 000 V
Färgkod	svart
Genomgångsmotstånd (6)	≤0.1 mΩ
Isolationshållfasthet	10¹⁰ Ω
Isoleringsmaterial	Polyamid med Glasiber
Ledardiameter	150 mm²
Märkstötspänning (DIN EN 61984)	15 kV
Material	Kopparlegering

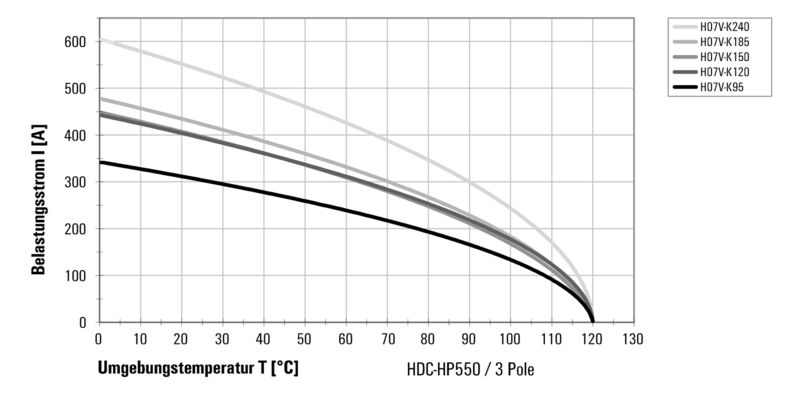

Märkström enligt DIN EN 61984 (omgivningstemperatur = 20 °C)	405 A
Nedsmutsningsgrad	PD 2 (PD 3)
Serie	HighPower
Stickcykler	≥ 500
Typ	Stift
Yta	Silver passiverad

Effektkontakt

Anslutningstyp effektkontakt	Crimpanslutning
Avisoleringslängd effektkontakt	30 mm
Märkstötspänning (DIN EN 61984) effektkontakt	15 kV

Utförande

Anslutningstyp	Crimpanslutning
Avisoleringslängd nominellt	30 mm
BG	550
Byggstorlek	550
Genomgångsmotstånd (6)	≤0.1 mΩ
Ledardiameter, max.	150 mm²
Ledardiameter, min.	150 mm²
Material	Kopparlegering
Yta	Silver passiverad

Viktig hänvisningstext

Produktinformation

Beroende på den avsedda driften kan internt genererade spänningar överlappa driftspänningen och innehålla motsvarande toppspänningar. Det är absolut nödvändigt att se till att dessa toppspänningar inte överstiger märkspänningen. För användningar utanför denna specifikation, vänligen kontakta oss.
