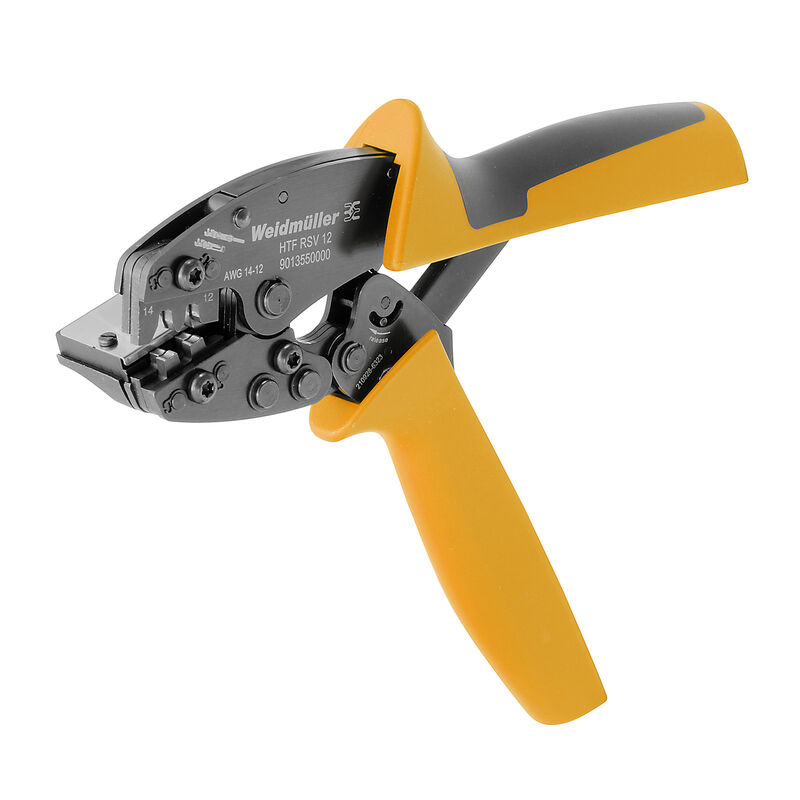

HTF RSV 12

Crimpverktyg, Crimpverktyg för kontakter, FoderBcrimp

Produkt-ID 9013550000

Egenskaper

Allmänna beställningsdata

Utförande	Crimpverktyg, Crimpverktyg för kontakter, FoderBcrimp
Art.nr.	9013550000
Typ	HTF RSV 12
GTIN (EAN)	4008190002046
Förp.	1 items

Mått och vikter

Bredd	205 mm
Byggbredd (tum)	8,071 inch
Nettovikt	449,98 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus	Påverkas ej
REACH SVHC	Lead 7439-92-1
SCIP	2159813b-98fd-4068-b62a-bc89a046c012

Tekniska data

Artikelbeskrivning	Crimpverktyg för Weidmüller RSV och DSTV-HD kontakter AWG 14-12
Utförande	mekanisk, utan utbytbara insatser

Kontaktbeskrivning

Kontakttyp	RSV- och DSTV-HD
Ledararea max. AWG	AWG 12
Ledararea min. AWG	AWG 14

verktygsdata – kontaktpressning

Crimpart/-profil

FoderBcrimp

Nedladdningar

Godkännande/Certifikat/Dokument om överensstämmelse	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Teknikuppgifter Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_318096)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9013550000)
Kataloger	[Catalogues in PDF-format](LINK/Catalog.html)

Klassificeringar

ETIM 6.0	EC000168
ETIM 7.0	EC000168
ETIM 8.0	EC000168
ETIM 9.0	EC000168
ECLASS 9.0	21-04-38-11
ECLASS 9.1	21-04-38-11
ECLASS 10.0	21-04-38-11
ECLASS 11.0	21-04-38-11
ECLASS 12.0	21-04-38-11
ECLASS 13.0	21-04-38-11
ECLASS 14.0	21-04-38-11

Är tillbehör till

PCB-plintar och -kontaktdonKretskortskontaktdon - OMNIMATE SignalRektangulärkontaktdon - serie RSVHan- & honkontakter crimpanslutningRSV 1.6 CCrimpkontakterStiftkontakt standard

CS1,6E22-20 AU,75 I2,5

Produkt-ID:

1424600000

VPE:

250 items

Kretskortsstickanslutning, Crimpkontakt, Enkelkontakt, Stift - standard, förgylld, Max. anslutningsområde : 0.5 mm²

Datablad Nedladdningar

CS1,6E18-16 SN I2,5

Produkt-ID:

1427600000

VPE:

250 items

Kretskortsstickanslutning, Crimpkontakt, Enkelkontakt, Stift - standard, förtennad, Max. anslutningsområde : 1.5 mm²

Datablad Nedladdningar

CS1,6E14-12 SN I3,5

Produkt-ID:

1429600000

VPE:

250 items

Kretskortsstickanslutning, Crimpkontakt, Enkelkontakt, Stift - standard, förtennad, Max. anslutningsområde : 2.5 mm²

Datablad Nedladdningar

CS1,6E18-16 AU,75 I2,5

Produkt-ID:

1426600000

VPE:

250 items

Kretskortsstickanslutning, Crimpkontakt, Enkelkontakt, Stift - standard, förgylld, Max. anslutningsområde : 1.5 mm²

Datablad Nedladdningar

CS1,6E22-20 SN I1,8

Produkt-ID:

1423600000

VPE:

250 items

Kretskortsstickanslutning, Crimpkontakt, Enkelkontakt, Stift - standard, förtennad, Max. anslutningsområde : 0.5 mm²

Datablad Nedladdningar

CS1,6E22-20 AU,75 I1,8

Produkt-ID:

1422600000

VPE:

250 items

Kretskortsstickanslutning, Crimpkontakt, Enkelkontakt, Stift - standard, förgylld, Max. anslutningsområde : 0.5 mm²

Datablad Nedladdningar

CS1,6E26-24 AU,75 I1,4

Produkt-ID:

1420600000

VPE:

250 items

Kretskortsstickanslutning, Crimpkontakt, Enkelkontakt, Stift - standard, förgylld, Max. anslutningsområde : 0.25 mm²

Datablad Nedladdningar

CS1,6E14-12 AU,75 I3,5

Produkt-ID:

1428600000

VPE:

250 items

Kretskortsstickanslutning, Crimpkontakt, Enkelkontakt, Stift - standard, förgylld, Max. anslutningsområde : 2.5 mm²

Datablad Nedladdningar

CS1,6E14-12 AU,75 I4,2

Produkt-ID:

1582290000

VPE:

250 items

Kretskortsstickanslutning, Crimpkontakt, Enkelkontakt, Stift - standard, förgylld, Max. anslutningsområde : 2.5 mm²

Datablad Nedladdningar

CS1,6E22-20 SN I2,5

Produkt-ID:

1425600000

VPE:

250 items

Kretskortsstickanslutning, Crimpkontakt, Enkelkontakt, Stift - standard, förtennad, Max. anslutningsområde : 0.5 mm²

Datablad Nedladdningar

CS1,6E18-16 AU,75 I3,5

Produkt-ID:

1582250000

VPE:

250 items

Kretskortsstickanslutning, Crimpkontakt, Enkelkontakt, Stift - standard, förgylld, Max. anslutningsområde : 1.5 mm²

Datablad Nedladdningar

CS1,6E14-12 SN I4,2

Produkt-ID:

1582310000

VPE:

250 items

Kretskortsstickanslutning, Crimpkontakt, Enkelkontakt, Stift - standard, förtennad, Max. anslutningsområde : 2.5 mm²

Datablad Nedladdningar

CS1,6E26-24 SN I1,4

Produkt-ID:

1421600000

VPE:

250 items

Kretskortsstickanslutning, Crimpkontakt, Enkelkontakt, Stift - standard, förtennad, Max. anslutningsområde : 0.25 mm²

Datablad Nedladdningar

CS1,6E18-16 SN I3,5

Produkt-ID:

1582270000

VPE:

250 items

Kretskortsstickanslutning, Crimpkontakt, Enkelkontakt, Stift - standard, förtennad, Max. anslutningsområde : 1.5 mm²

Datablad Nedladdningar

PCB-plintar och -kontaktdonKretskortskontaktdon - OMNIMATE SignalRektangulärkontaktdon - serie RSVHan- & honkontakter crimpanslutningRSV 1.6 CCrimpkontakterStiftdel lång

CSL1,6E26-24 AU,75 I1,4

Produkt-ID:

1420700000

VPE:

250 items

Kretskortsstickanslutning, Crimpkontakt, Enkelkontakt, Stift - långt, förgylld, Max. anslutningsområde : 0.25 mm²

Datablad Nedladdningar

CSL1,6E14-12 SN I3,5

Produkt-ID:

1429700000

VPE:

250 items

Kretskortsstickanslutning, Crimpkontakt, Enkelkontakt, Stift - långt, förtennad, Max. anslutningsområde : 2.5 mm²

Datablad Nedladdningar

CSL1,6E18-16 AU,75 I2,5

Produkt-ID:

1426700000

VPE:

250 items

Kretskortsstickanslutning, Crimpkontakt, Enkelkontakt, Stift - långt, förgylld, Max. anslutningsområde : 1.5 mm²

Datablad Nedladdningar

CSL1,6E26-24 SN I1,4

Produkt-ID:

1421700000

VPE:

250 items

Kretskortsstickanslutning, Crimpkontakt, Enkelkontakt, Stift - långt, förtennad, Max. anslutningsområde : 0.25 mm²

Datablad Nedladdningar

CSL1,6E14-12 AU,75 I4,2

Produkt-ID:

1582370000

VPE:

250 items

Kretskortsstickanslutning, Crimpkontakt, Enkelkontakt, Stift - långt, förgylld, Max. anslutningsområde : 2.5 mm²

Datablad Nedladdningar

CSL1,6E22-20 SN I1,8

Produkt-ID:

1423700000

VPE:

250 items

Kretskortsstickanslutning, Crimpkontakt, Enkelkontakt, Stift - långt, förtennad, Max. anslutningsområde : 0.5 mm²

Datablad Nedladdningar

CSL1,6E22-20 AU,75 I2,5

Produkt-ID:

1424700000

VPE:

250 items

Kretskortsstickanslutning, Crimpkontakt, Enkelkontakt, Stift - långt, förgylld, Max. anslutningsområde : 0.5 mm²

Datablad Nedladdningar

CSL1,6E18-16 SN I3,5

Produkt-ID:

1582350000

VPE:

250 items

Kretskortsstickanslutning, Crimpkontakt, Enkelkontakt, Stift - långt, förtennad, Max. anslutningsområde : 1.5 mm²

Datablad Nedladdningar

CSL1,6E18-16 SN I2,5

Produkt-ID:

1427700000

VPE:

250 items

Kretskortsstickanslutning, Crimpkontakt, Enkelkontakt, Stift - långt, förtennad, Max. anslutningsområde : 1.5 mm²

Datablad Nedladdningar

CSL1,6E22-20 SN I2,5

Produkt-ID:

1425700000

VPE:

250 items

Kretskortsstickanslutning, Crimpkontakt, Enkelkontakt, Stift - långt, förtennad, Max. anslutningsområde : 0.5 mm²

Datablad Nedladdningar

CSL1,6E14-12 AU,75 I3,5

Produkt-ID:

1428700000

VPE:

250 items

Kretskortsstickanslutning, Crimpkontakt, Enkelkontakt, Stift - långt, förgylld, Max. anslutningsområde : 2.5 mm²

Datablad Nedladdningar

CSL1,6E14-12 SN I4,2

Produkt-ID:

1582390000

VPE:

250 items

Kretskortsstickanslutning, Crimpkontakt, Enkelkontakt, Stift - långt, förtennad, Max. anslutningsområde : 2.5 mm²

Datablad Nedladdningar

CSL1,6E18-16 AU,75 I3,5

Produkt-ID:

1582330000

VPE:

250 items

Kretskortsstickanslutning, Crimpkontakt, Enkelkontakt, Stift - långt, förgylld, Max. anslutningsområde : 1.5 mm²

Datablad Nedladdningar

CSL1,6E22-20 AU,75 I1,8

Produkt-ID:

1422700000

VPE:

250 items

Kretskortsstickanslutning, Crimpkontakt, Enkelkontakt, Stift - långt, förgylld, Max. anslutningsområde : 0.5 mm²

Datablad Nedladdningar

PCB-plintar och -kontaktdonKretskortskontaktdon - OMNIMATE SignalRektangulärkontaktdon - serie RSVHan- & honkontakter crimpanslutningRSV 1.6 CCrimpkontakterHylsdel
