Egenskaper

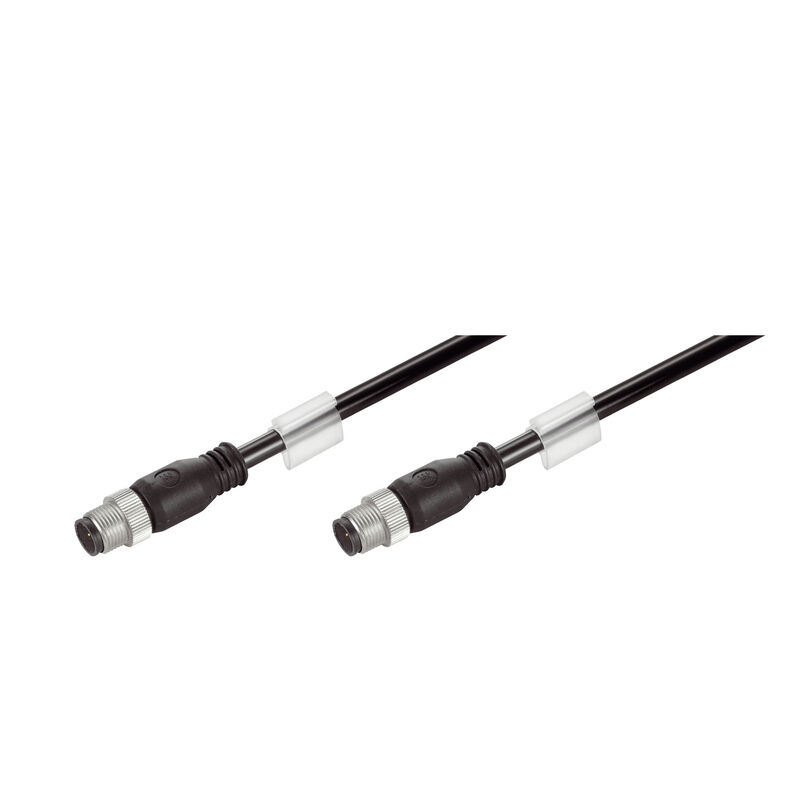

| Utförande | Systemkabel, M12 D-kod – IP 67 hane rak, M12 D-kod – IP 67 hane rak, Kat. 5 (ISO/IEC 11801)/Kat. 5e (TIA T568-B), Radox GKW S, 2 m |
| Art.nr. | 1010850020 |
| Typ | IE-C5DB4RE0020MCSMCS-E |
| GTIN (EAN) | 4050118514537 |
| Förp. | 1 items |
| Längd | 2 m |
| Bygglängd (tum) | 78,74 inch |
| Nettovikt | 159,28 g |
| Lagertemperatur | -40 °C...90 °C |
| Drifttemperatur | -40 °C...90 °C |
| Installation temperature | -25 °C...90 °C |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| Brandskydd i bussar | Enligt ISO 6722-1 5.22 (UN ECE-R 118.01) |
| Brandskydd i spårbundna fordon |
enligt DIN 5510-2 Brandskyddsnivå 1,2,3,4
enligt BS 6853 enligt EN50288-2-2 According to EN 45545, HL1 - HL3 |
| Flertrådiga metalliska data- och styrkablar | enligt EN50288-2-2 |
| Flourhalt | enligt EN 60684-2 Avsnitt 45.2 |
| Giftiga gaser | enligt BS 6853 Bilaga B |
| Halogenvätehalt |
enligt EN-50267-2-1
enligt IEC 60754-1 |
| Korrosovitet av brandgaser | enligt IEC 60754-2 |
| Lodrät flamutbredning i kabelbuntar |
enligt BS4066-3
DIN EN 50266-2-5 enligt IEC 60332-3-25 |
| Röktäthet |
enligt BS 6853 Bilaga D
enligt EN 50268-2 enligt IEC 61034-2 |
| Brandskydd i spårbundna fordon |
enligt DIN 5510-2 Brandskyddsnivå 1,2,3,4
enligt BS 6853 enligt EN50288-2-2 According to EN 45545, HL1 - HL3 |
| Flertrådiga metalliska data- och styrkablar | enligt EN50288-2-2 |
| Flourhalt | enligt EN 60684-2 Avsnitt 45.2 |
| Giftiga gaser | enligt BS 6853 Bilaga B |
| Halogenvätehalt |
enligt EN-50267-2-1
enligt IEC 60754-1 |
| Korrosovitet av brandgaser | enligt IEC 60754-2 |
| Lodrät flamutbredning i kabelbuntar |
enligt BS4066-3
DIN EN 50266-2-5 enligt IEC 60332-3-25 |
| Röktäthet |
enligt BS 6853 Bilaga D
enligt EN 50268-2 enligt IEC 61034-2 |
| Area | 2*2*AWG 22/7 - 2*2*0,36 mm² |
| Avskärmning | SF/UTP |
| Isoleringsdiameter | 1,95 mm |
| Manteldiameter, max. | 7,55 mm |
| Manteldiameter, min. | 6,95 mm |
| Mantelfärg | svart |
| Material mantel | Radox GKW S |
| Trådar | 7 |
| Kategori | Kat. 5 (ISO/IEC 11801)/Kat. 5e (TIA T568-B) |
| Böjradie min, upprepad | 6*Diameter |
| Flamhärdighet | enligt IEC 60332-1-2 |
| Halogener | halogenfri, enligt IEC 60754-2 |
| Korrosovitet av brandgaser | enligt IEC 60754-2 |
| Oljebeständighet | enligt EN 50306-3 |
| Röktäthet |
enligt BS 6853 Bilaga D
enligt EN 50268-2 enligt IEC 61034-2 |
| Rivtålighet | mycket bra |
| Stickkontakt vänster | M12, D-kodad, IP67, hankontakt, rak, anslutningsstickpropp, Plast, skärmade |
| Stickkontakt höger | M12, D-kodad, IP67, hankontakt, rak, anslutningsstickpropp, Plast, skärmade |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_107552) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1010850020) |
| Användardokumentation |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschyrer |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| ROHS | Uppfyllelse |
