Egenskaper
| Utförande | Installationskabel, Cat.7 (ISO/IEC 11801), PUR, 500 m |
| Art.nr. | 2763530000 |
| Typ | IE-C7BS8UG-500 |
| GTIN (EAN) | 4064675031024 |
| Förp. | 1 items |
| Förpackning | på plywoodhjul |
| Längd | 500 m |
| Bygglängd (tum) | 19 685,039 inch |
| Nettovikt | 20 200 g |
| Lagertemperatur | -40 °C...75 °C |
| Drifttemperatur | -40 °C...75 °C |
| Installation temperature | -20 °C...60 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Antal ledare | 8 |
| Antal poler | 8 |
| Flamhärdighet |
enligt IEC 60332-1
EN 13501-6 class FCa |
| Halogener | halogenfri, enligt IEC 60754-2 |
| Isolering | PE |
| Mantelfärg | grön (RAL 6018) |
| Oljebeständighet | enligt IEC 60811-2-1 |
| Provspänning ledare-ledare-skärm | 700 V AC |
| Skärmad | Ja |
| Användningsneutrala kommunikationskabelanläggningar |
ISO/IEC 11801:2002
EN 50173-1:2007 |
| Korrosovitet av brandgaser | enligt IEC 60754-2 |
| Användningsneutrala kommunikationskabelanläggningar |
ISO/IEC 11801:2002
EN 50173-1:2007 |
| Korrosovitet av brandgaser | enligt IEC 60754-2 |

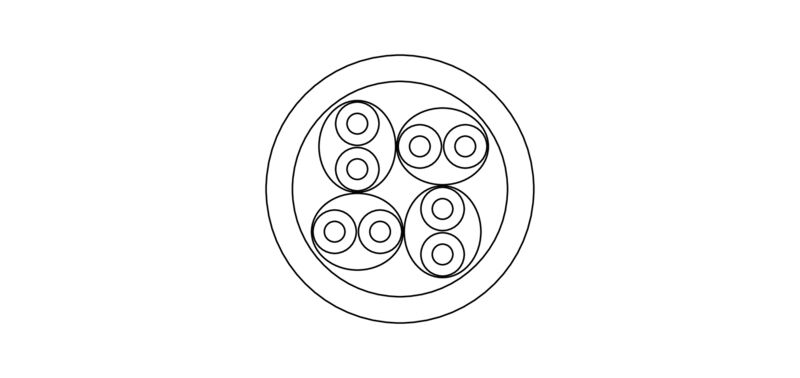

| Anordning ledare | tvinnat par |
| Antal ledare | 8 |
| Area | 4*2*AWG 23/1 - 4*2*0,255 mm² |
| Avskärmning | S/FTP |
| Färgsekvens ledare - ledarpar | vit - blå, vit - orange, vit - grön, vit - brun |
| Isolering | PE |
| Isoleringsdiameter | 1,4 mm |
| Ledarmaterial | Blank kopparledare |
| Manteldiameter, max. | 8 mm |
| Manteldiameter, min. | 7,6 mm |
| Mantelfärg | grön (RAL 6018) |
| Material mantel | PUR |
| Normbeteckningar |
IE-7IC4x2xAWG23/1-PUR 02YSC11Y PIMF
S/FTP |
| Samlingsskärm | Skärmflätning av koppartråd |
| Skärmning ledarpar | Aluminiumfolie |
| Tjocklek mantelmaterial | 0,8 mm |
| Tjocklek skärmflätning | 0,1 mm |
| Trådar | 1 |
| Fördröjd snedställning | 5 ns/100m |
| Kapacitet vid 1 kHz | 45 nF/km |
| Karakteristisk impedans | 100 ± 5 Ω vid 100MHz |
| Kategori | Cat.7 (ISO/IEC 11801) |
| Provspänning ledare-ledare-skärm | 700 V AC |
| Signallöptid | 4,25 ns/m |
| Skärmdämpning | 85 dB vid 600 MHz |
| Slingmotstånd | 150 Ω/km |
| Transferimpedans |
6 mΩ/m vid 1 MHz
3 mΩ/m vid 10 MHz 3 mΩ/m vid 30 MHz |
| Böjradie min, unik | 4 x kabeldiameter |
| Böjradie min, upprepad | 8 x kabeldiameter |
| Dragkraft | 120 N |
| Flamhärdighet |
enligt IEC 60332-1
EN 13501-6 class FCa |
| Färgkod | grön |
| Halogener | halogenfri, enligt IEC 60754-2 |
| Korrosovitet av brandgaser | enligt IEC 60754-2 |
| Oljebeständighet | enligt IEC 60811-2-1 |
| Rivtålighet | mycket bra |
| Silikonfri | Ja |
| UV-beständig | Ja |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000830 |
| ETIM 7.0 | EC003249 |
| ETIM 8.0 | EC003249 |
| ETIM 9.0 | EC003249 |
| ECLASS 9.0 | 27-06-18-05 |
| ECLASS 9.1 | 27-06-90-90 |
| ECLASS 10.0 | 27-06-18-01 |
| ECLASS 11.0 | 27-06-18-01 |
| ECLASS 12.0 | 27-06-18-01 |
| ECLASS 13.0 | 27-06-18-01 |
| ECLASS 14.0 | 27-06-18-01 |
| Godkännanden |  |
| ROHS | Uppfyllelse |
