Egenskaper

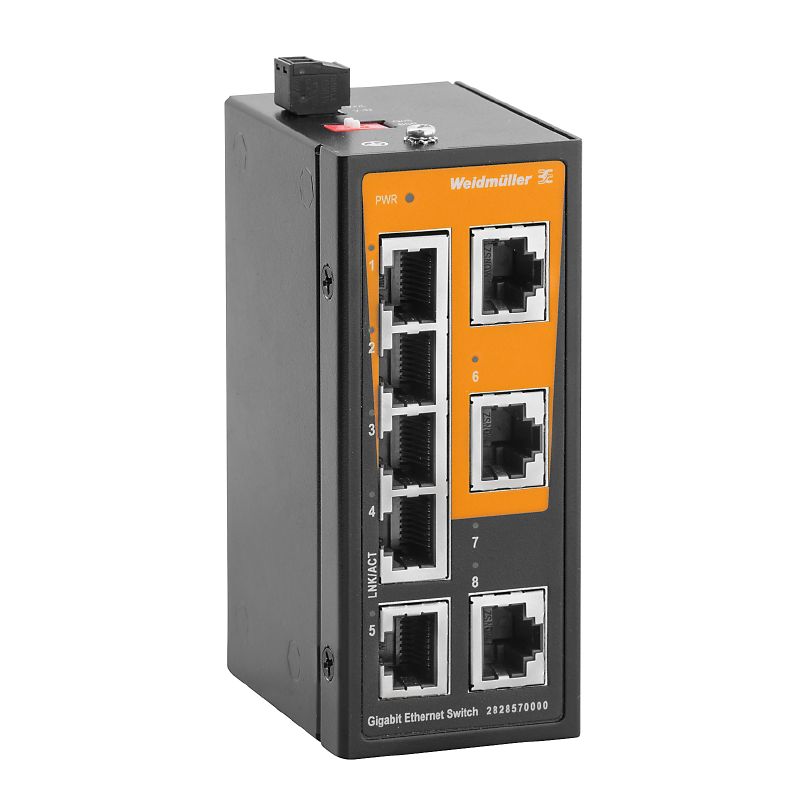

| Utförande | Nätverksswitch, unmanaged, Gigabit Ethernet, Antal portar: 8x RJ45, IP40, -10 °C...60 °C |
| Art.nr. | 2828570000 |
| Typ | IE-SW-ELB-08-8GT |
| GTIN (EAN) | 4064675369912 |
| Förp. | 1 items |
| Djup | 64 mm |
| Byggdjup (tum) | 2,52 inch |
| Höjd | 103 mm |
| Bygghöjd (tum) | 4,055 inch |
| Bredd | 43,5 mm |
| Byggbredd (tum) | 1,713 inch |
| Nettovikt | 195 g |
| Lagertemperatur | -40 °C...85 °C |
| Drifttemperatur | -10 °C...60 °C |
| Fuktighet | 5 till 95 % (icke kondenserande) |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 6c, 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 95f06c58-199a-4ab7-817c-c2503ba62133 |
| EMC-Normer |
EN 55032
EN 55024 CISPR 32 FCC Part 15 Subpart B Class A IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz bis 1 Ghz: 3 V/m IEC 61000-4-4 EFT: Effekt: 0,5 kV; Signal: 0,5 kV IEC 61000-4-5 Surge: Power: 0,5 kV; Signal: 1 kV IEC 61000-4-6 CS: 3 Vrms IEC 61000-4-8 |
| Fritt fall | Enligt IEC 60068-2-31 |
| Säkerhetsnorm |
UL 61010-1
UL 61010-2-201 |
| Stöt | enligt IEC 60068-2-27 |
| Vibration | enligt IEC 60068-2-6 |
| Driftstemperatur, max | 60 °C |
| Driftstemperatur, min. | −10 °C |
| Fuktighet | 5 till 95 % (icke kondenserande) |
| Höjdområde för drift |
|
| Lagertemperatur, max. | 85 °C |
| Lagertemperatur, min. | −40 °C |
| Tidsperiod | 5 År |
| Antal portar | 8x RJ45 |
| Funktion DIP-brytare |
1x för att aktivera QoS (enligt IEEE 802.1p)
1x för aktivering/inaktivering av Broadcast stormskydd |
| LED-displej |
Power LED: PWR
Port LED: LNK/ACT, 10/100M (RJ45 port) |
| RJ45-portar |
10/100/1000BaseT(X)
auto negotiation Full-/halvduplex-modus Auto MDI/MDI-X-anslutning |
| Filter för nätverkstrafik | Quality of Service (QoS) |
| Stöd för industriellt protokoll |
PROFINET-enhet enligt överensstämmelseklass A
CC-Link IE-fält CC-Link IE TSN CC-A |
| MTBF |
|
| Anslutning | 1 avtagbar 2-polig plint |
| Matningsspänningsområde: |
|
| Nuvarande strömförbrukning |
|
| Skydd polförväxling | Ja |
| Skydd överlast ström | Ja |
| Spänningsförsörjning |
12/24/48 V DC
24 V AC 1 enskild ingång |
| Bakplanets bandbredd | 16 Gbit/s |
| Buffertstorlek paket | 1,5 Mbit |
| Jumbo frame support | upp till 9 kB |
| Storlek MAC-Tabell | 4 K |
| Hastighet | Gigabit Ethernet |
| Kapslingsmaterial | Metall |
| Monteringstyp | DIN-skena |
| Skyddsklass | IP40 |
| Switch | unmanaged |
| Dataförmedling | Store and Forward |
| Flödesstyrning | IEEE 802.3x flödesstyrning |
| Standard |
IEEE 802.3 for 10BASE-T
IEEE 802.3u for 100BASE-TX IEEE 802.3ab for 1000BASE-T IEEE 802.3x för flödesstyrning IEEE 802.1p for Class of Service / Quality of Service (CoS/QoS) |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_303320)
[CC-Link IE Field certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_318135) [CC-Link IE TSN certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_318136) [EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_298742) [UK Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_300131) [RCM Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_301088) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_304009) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2828570000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2828570000) |
| Användardokumentation | [Hardware Installation Guide](https://mdcop.weidmueller.com/mediadelivery/asset/900_302767) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000734 |
| ETIM 7.0 | EC000734 |
| ETIM 8.0 | EC000734 |
| ETIM 9.0 | EC000734 |
| ECLASS 9.0 | 19-17-01-06 |
| ECLASS 9.1 | 19-17-01-06 |
| ECLASS 10.0 | 19-17-04-02 |
| ECLASS 11.0 | 19-17-04-02 |
| ECLASS 12.0 | 19-17-04-02 |
| ECLASS 13.0 | 19-17-04-02 |
| ECLASS 14.0 | 19-17-04-02 |
| Godkännanden |     |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat-Nr. (cULus) | E141197 |
