Egenskaper

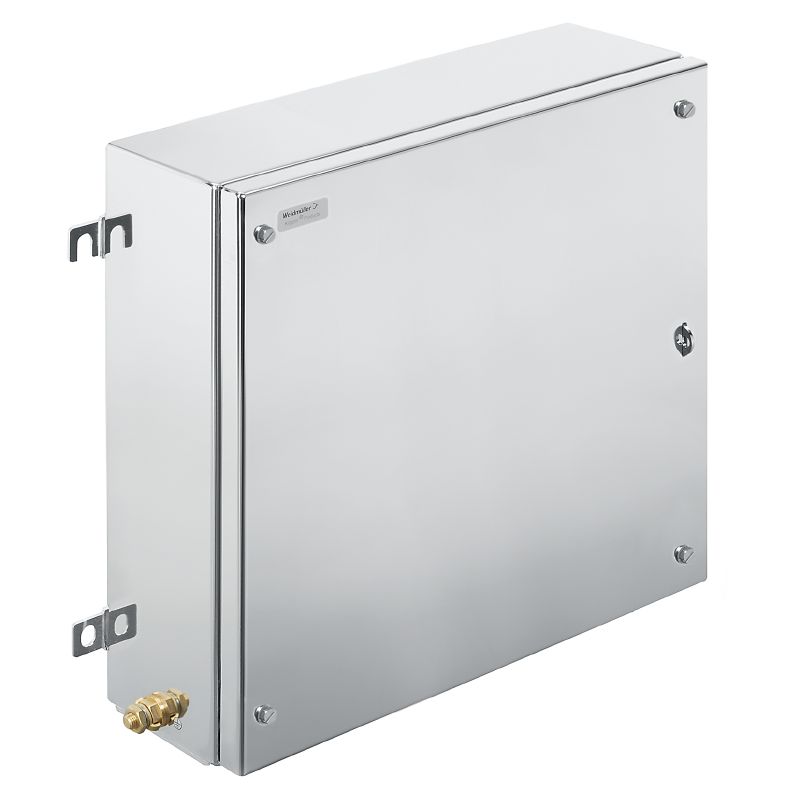

| Utförande | Klippon TB MH (Terminal Box - Multi Hinge), Tom kapsling, Höjd: 406 mm, Bredd: 406 mm, Djup: 150 mm, Flänsplattor: nedre, Material: Rostfritt stål 1.4404 (316 L), elektropolerad, Silver |
| Art.nr. | 8000108841 |
| Typ | KTB MH 404015 S4E1 |
| GTIN (EAN) | 4099986660465 |
| Förp. | 1 items |
| Djup | 150 mm |
| Byggdjup (tum) | 5,905 inch |
| Höjd | 406 mm |
| Bygghöjd (tum) | 15,984 inch |
| Bredd | 406 mm |
| Byggbredd (tum) | 15,984 inch |
| Nettovikt | 10 750 g |
| Drifttemperatur | -60 °C...135 °C |
| Anmärkning: omgivningstemperatur (service) | För användning i temperaturområdet över 105°C är IP-klassen begränsad till IP66. |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 64dfc213-93f0-4c79-8ffa-c97fa9dcb873 |
| M12 | 29 |
| M16 | 16 |
| M20 | 13 |
| M25 | 6 |
| M32 | 5 |
| M40 | 4 |
| M50 | 3 |
| M63 | 0 |
| M75 | 0 |
| M12 | 29 |
| M16 | 16 |
| M20 | 13 |
| M25 | 6 |
| M32 | 5 |
| M40 | 4 |
| M50 | 3 |
| M63 | 0 |
| M75 | 0 |
| M12 | 51 |
| M16 | 39 |
| M20 | 22 |
| M25 | 18 |
| M32 | 7 |
| M40 | 5 |
| M50 | 4 |
| M63 | 3 |
| M75 | 0 |
| Certifikat-nr. för plintbox (ATEX) | IBExU14ATEX1050 |
| Certifikat-nr. för plintbox (IECEx) | IECEXIBE14.0013 |
| Certifikat-nr. för plintbox (INMETRO) | LMP 21.0017 |
| Certifikat-nr. för UL 508A | E223801 |
| Certifikat-nr. för UL Haz.Loc. | E223792 |
| Certifikat-nr. för UL Ord.Loc. | E243298 |
| Certifikat-nr. för UL plintbox | E223792 |
| Certifikatnummer för tom kapsling (ATEX) | IBExU14ATEX1028 U |
| Certifikatnummer för tom kapsling (IECEx) | IECEx IBE 14.0004U |
| Certifikatnummer för tom kapsling (INMETRO) | LMP 21.0016U |
| Försäkran om överensstämmelse nr. (DoC LVD) | DE PS261X 160412 001ISS03 |
| Intyg om överensstämmelse nr. (AoC) | DE PS261X 160309 001ISS06 |
| Villkor för godkännande |
ATEX
IECEX INMETRO cULus |
| Anmärkning: Skyddsklass | Vid användning i temperatur över 105 °C är kapslingsklassen begränsad till IP 66. |
| Antal lockskruvar | 4 |
| Driftstemperatur, max | 135 °C |
| Driftstemperatur, min. | −60 °C |
| Fastsättning av lock | 4 gängjärn och M6 sexkantspårskruvar SW10 |
| Flänsplattor | nedre |
| Flänsplåt | Ja |
| Kapslingens fastsättning | 4 påsvetsade montagefötter med 11 mm hålstorlek (2 spår- och 2 korsformade montagefötter) |
| Lock | Ja |
| Material | Rostfritt stål 1.4404 (316 L) |
| Materialtjocklek fläns | 3 mm |
| Materialtjocklek kapsling | 1,5 mm |
| Materialtjocklek lock | 1,5 mm |
| Position PE-skruv | Kapslingssida C |
| Skyddsklass |
IP66
IP67 |
| Skyddsklass (UL) |
Type 3
Type 4X Type 12 |
| Slagtålighet |
10 J standardversion
7 joule enligt IEC 60079-0 |
| Tätningsmaterial | Silikon |
| Vridmoment för lockskruvar | 2,5 Nm |
| Yta | elektropolerad |
| WDU 10 / ZDU 10 | 2x30 |
| WDU 16 / ZDU 16 | 2x24 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 3x59 |
| WDU 35 / ZDU 35 | 1x18 |
| WDU 4 / ZDU 4 | 3x49 |
| WDU 6 / ZDU 6 | 3x37 |
| Jordning, kapsling, extern | Kontinuerlig M10 jordbult i kapslingsunderdel |
| Jordning, kapsling, intern | Påsvetsad M6 jordskruv i rostfritt stål i kapslingsunderdel och lock. |
| Jordning, kapsling, lock | Påsvetsad M6 jordskruv i rostfritt stål i kapslingsunderdel och lock. |
| WDU 10 / ZDU 10 | 2x30 |
| WDU 16 / ZDU 16 | 2x24 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 3x59 |
| WDU 35 / ZDU 35 | 1x18 |
| WDU 4 / ZDU 4 | 3x49 |
| WDU 6 / ZDU 6 | 3x37 |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[CCC 2020322303002358 KTB Assembly Enclosure](https://mdcop.weidmueller.com/mediadelivery/asset/900_177321)
[CCC 2020322303002357 KTB Empty Enclosure](https://mdcop.weidmueller.com/mediadelivery/asset/900_177322) [P4610581_1](https://mdcop.weidmueller.com/mediadelivery/asset/900_157714) [24-01-100099/E24-01-102546/NB10](https://mdcop.weidmueller.com/mediadelivery/asset/900_246668) [CERTIFICADO LMP 21.0017 KLIPPON TB](https://mdcop.weidmueller.com/mediadelivery/asset/900_307810) [EU Declaration of Conformity - Klippon TB Empty Enclosures - DoC DE PS261X 160412 001ISS03](https://mdcop.weidmueller.com/mediadelivery/asset/900_40362) [UKCA Declaration of Conformity - Klippon TB Empty Enclosures - UKCA DE PS261X 220623 001ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319916) [CERTIFICADO - LMP 21.0016U_INVÓLUCRO VAZIO KLIPPON TB FS... (KTB FS), TB MH... (KTB MH), TB QL... (KTB QL) (Rev.02)](https://mdcop.weidmueller.com/mediadelivery/asset/900_314827) [Attestation of Conformity - Klippon TB Empty Enclosures - AoC DE PS261X 160309 001ISS06](https://mdcop.weidmueller.com/mediadelivery/asset/900_40358) [UKCA Attestation of Conformity - Klippon TB Empty Enclosures - AoC UKCA DE PS261X 220623 000ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319911) [IBEXU14ATEX1028U](https://mdcop.weidmueller.com/mediadelivery/asset/900_157700) [IBEXU14ATEX1050](https://mdcop.weidmueller.com/mediadelivery/asset/900_157701) [IECEXIBE14.0004U](https://mdcop.weidmueller.com/mediadelivery/asset/900_157702) [IECEXIBE14.0013](https://mdcop.weidmueller.com/mediadelivery/asset/900_157703) [TAE000013S](https://mdcop.weidmueller.com/mediadelivery/asset/900_157704) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_298839) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8000108841) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002503 |
| ETIM 7.0 | EC002503 |
| ETIM 8.0 | EC002503 |
| ETIM 9.0 | EC002503 |
| ECLASS 9.0 | 27-18-05-02 |
| ECLASS 9.1 | 27-18-05-02 |
| ECLASS 10.0 | 27-18-05-02 |
| ECLASS 11.0 | 27-18-05-02 |
| ECLASS 12.0 | 27-18-05-02 |
| ECLASS 13.0 | 27-18-05-02 |
| ECLASS 14.0 | 27-18-05-02 |
| Godkännanden |   |
| ROHS | Uppfyllelse |
