LL2N 5.08/10/90 3.2SN OR BX

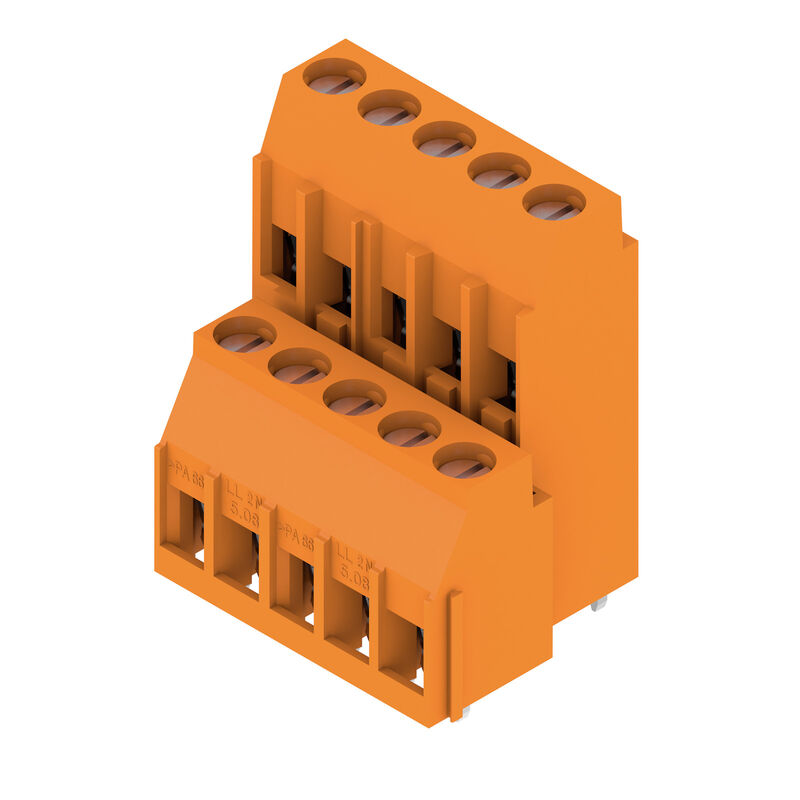

Product image
LL2N 5.08/10/90 3.2SN OR BX

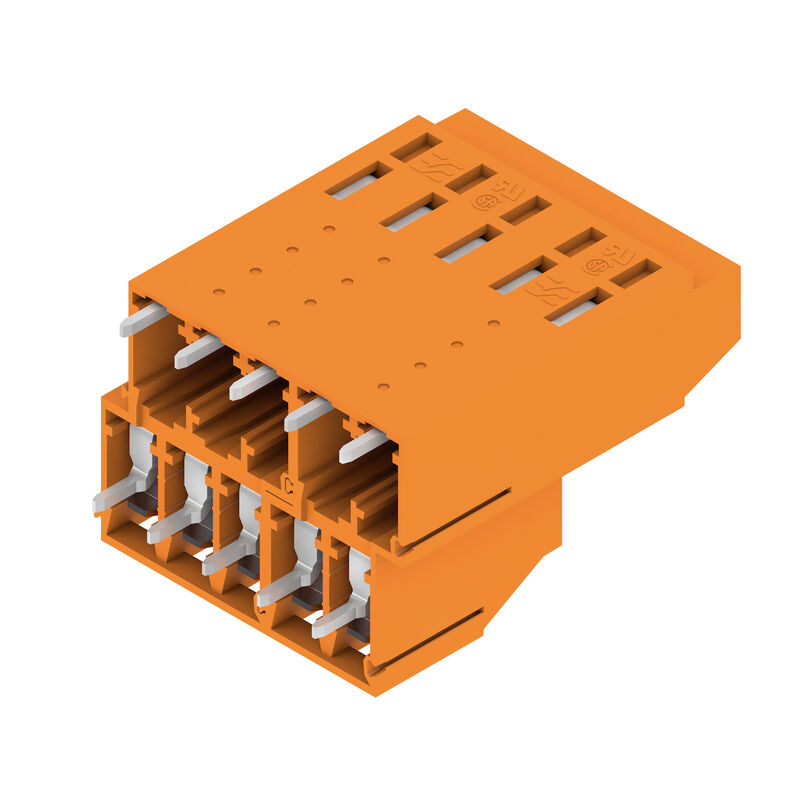

Product image
LL2N 5.08/10/90 3.2SN OR BX
Dimensional drawing
LL2N 5.08/10/90 3.2SN OR BX
Graph

LL2N 5.08/10/90 3.2SN OR BX

PCB 단자대, 5.08 mm, 극 수: 10, 90°, 솔더 핀 길이(l): 3.2 mm, 주석 도금, 주황색, 클램프 요크 결선, 클램프 범위, 최대 : 6 mm², 박스

Produkt ID 1977490000
Download datablad Tekninen tuki Tuotelataukset
Samankaltaiset tuotteet 23
Omologazioni 일반 주문 데이터 Dimensioni e pesi Termékek környezetvédelmi megfelelősége Rendszerparaméterek Dati del materiale Conduttori adatti al collegamento Données nominales selon CEI Rated data acc. to CSA Номинальные характеристики по UL 1059 Csomagolás 중요 참고 사항 분류

Omologazioni

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

일반 주문 데이터

Versión
PCB 단자대, 5.08 mm, 극 수: 10, 90°, 솔더 핀 길이(l): 3.2 mm, 주석 도금, 주황색, 클램프 요크 결선, 클램프 범위, 최대 : 6 mm², 박스
Código
1977490000
Tipo
LL2N 5.08/10/90 3.2SN OR BX
GTIN (EAN)
4032248673100
Qty.
50 items
Product data
IEC: 500 V / 32.5 A / 0.5 - 6 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Packaging
Box

Dimensioni e pesi

Profundidad
21,94 mm
Profondeur (pouces)
0,864 inch
Altura
34,5 mm
높이 (인치)
1,358 inch
가장 낮은 버전의 높이
31,3 mm
Anchura
28,59 mm
Width (inches)
1,126 inch
Peso neto
16,949 g

Termékek környezetvédelmi megfelelősége

Estado de cumplimiento de la directiva RoHS
Megfelel, kivétel nélkül
REACH SVHC
No SVHC above 0.1 wt%

Rendszerparaméterek

Familia del producto
OMNIMATE Signal - Serie LL
Técnica de conexión de conductores
클램프 요크 결선
Propiedades, punto de embornado
WireReady
Montaje sobre placas c.i.
THT solder connection
Dirección de salida de conductor
90°
Paso en mm (P)
5,08 mm
Paso en pulgadas (P)
0,2 "
Number of poles
10
Nombre de pôles
2
disponible por parte del cliente
Yes
Number of rows
2
Nº máximo de polos alineables por fila
24
Longitud del terminal de soldadura (l)
3,2 mm
Dimensiones del pin de soldadura
0.75 x 0.9 mm
Diámetro de la perforación (D)
1,3 mm
Tolérance du diamètre du trou d'implantation (D)
+ 0,1 mm
Nombre de picots par pôle
1
Lame de tournevis
0.6 x 3.5
Screwdriver blade standard
DIN 5264
Tightening torque, min.
0,5 Nm
Tightening torque, max.
0,6 Nm
Clamping screw
M 3
Stripping length
6 mm
L1 in mm
20,32 mm
L1 in inches
0,8 "
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Touch-safe protection acc. to DIN VDE 57 106
finger-safe unplugged/ back-of-hand-safe plugged
Protection degree
IP20

Dati del materiale

Matériau isolant
Wemid (PA)
Couleur
주황색
Tableau des couleurs (similaire)
RAL 2000
Groupe de matériaux isolants
I
Indice de Poursuite Comparatif (CTI)
≥ 600
Classe d'inflammabilité selon UL 94
V-0
Matériau des contacts
Copper alloy
Surface du contact
tinned
Traitement
4-6 μm SN
Type étamé
matt
Structure en couches du raccordement soudé
4...6 µm Sn matt
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
120 °C
Temperature range, installation, min.
-25 °C
Temperature range, installation, max.
120 °C

Conduttori adatti al collegamento

Plage de serrage, min.
0,08 mm²
Sección de embornado, máx.
6 mm²
Section de raccordement du conducteur, AWG, min.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 12
Rigide, min. H05(07) V-U
0,5 mm²
Rigide, max. H05(07) V-U
6 mm²
souple, min. H05(07) V-K
0,5 mm²
souple, max. H05(07) V-K
4 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.
0,5 mm²
avec embout isolé DIN 46 228/4, max.
2,5 mm²
avec embout, DIN 46228 pt 1, min.
0,5 mm²
avec embout selon DIN 46 228/1, max.
2,5 mm²
Jauge à bouchon selon EN 60999 a x b ; ø
2.8 mm x 2.4 mm; 3.0 mm
Raccordement
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      0409500000
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0282600000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      0409600000
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0282700000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      0409700000
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0372600000
Texte de réference
Length of ferrules is to be chosen depending on the product and the rated voltage.
The outside diameter of the plastic collar should not be larger than the pitch (P)

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
32,5 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
26 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
27,5 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
22 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
500 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
320 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
250 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
4 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
4 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
4 kV
Tenue aux courants de faible durée
3 x 1s with 120 A

Rated data acc. to CSA

Tensión nominal (Use Group B / CSA)
300 V
Tensión nominal (Use group D / CSA)
300 V
Intensidad nominal (Use Group B / CSA)
20 A
Intensidad nominal (Use Group D / CSA)
10 A
Sección de conexión del conductor AWG, mín.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 12

Номинальные характеристики по UL 1059

Instituto (UR)
UR
Núm. de certificación (UR)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Tension nominale (groupe d'utilisation D / UL 1059)
300 V
Intensidad nominal (Use Group B / UL 1059)
20 A
Courant nominal (groupe d'utilisation D / UL 1059)
10 A
Section de raccordement de câble AWG, min.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 12
Reference to approval values
Specifications are maximum values, details - see approval certificate.

Csomagolás

Embalaje
Doboz
Longitud de VPE
216 mm
Anchura VPE
139 mm
Altura de VPE
55 mm

중요 참고 사항

Conformidad con IPC
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
Notas
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


분류

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
