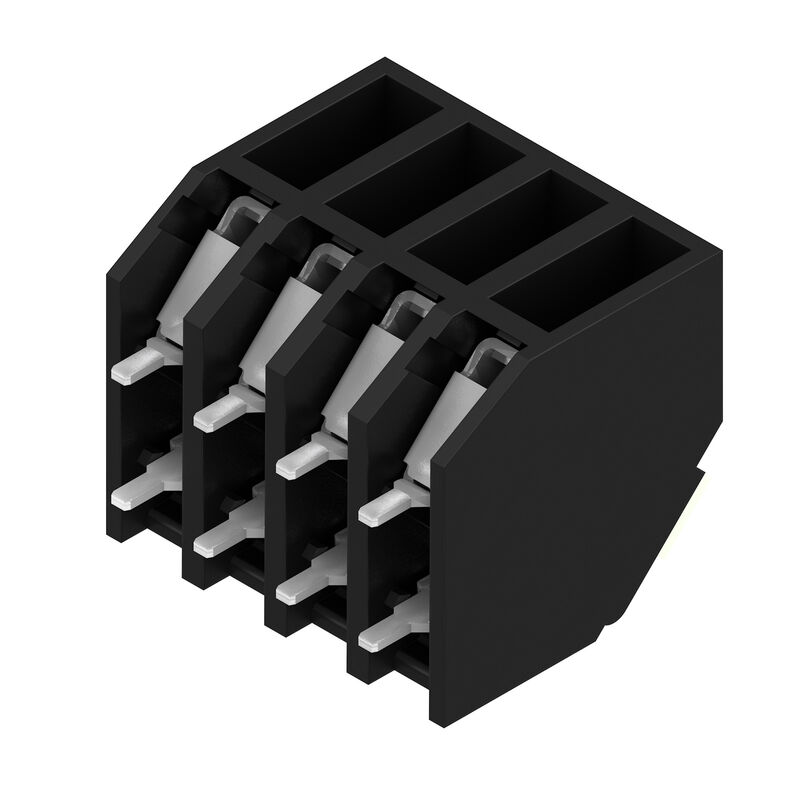

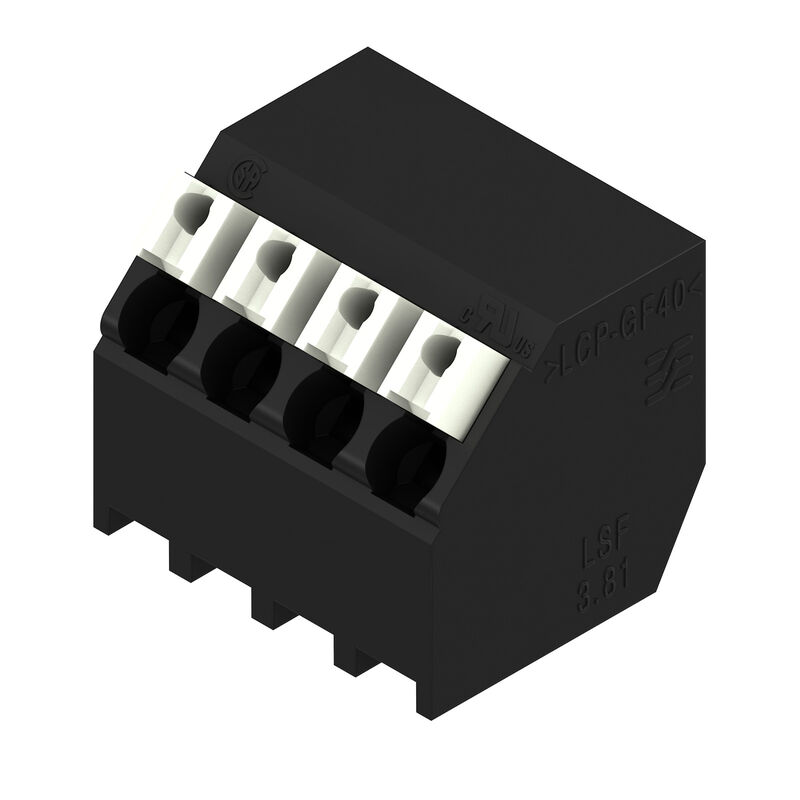

LSF-SMT 3.81/04/135 1.5SN BK TU — Produktillustration

Ladda ner datablad Enskild EDA-komponent

LSF-SMT 3.81/04/135 1.5SN BK TU

Kretskortsplint, 3.81 mm, Antal poler: 4, 135°, Lödstiftlängd (l): 1.5 mm, svart, PUSH IN med manöverknapp, Anslutningsområde, max. : 1.5 mm², Tube

Produkt-ID 1885430000

Egenskaper

Allmänna beställningsdata

Utförande	Kretskortsplint, 3.81 mm, Antal poler: 4, 135°, Lödstiftlängd (l): 1.5 mm, svart, PUSH IN med manöverknapp, Anslutningsområde, max. : 1.5 mm², Tube
Art.nr.	1885430000
Typ	LSF-SMT 3.81/04/135 1.5SN BK TU
GTIN (EAN)	4032248490318
Förp.	35 items
Produktparametrar	IEC: 320 V / 17.5 A / 0.2 - 1.5 mm² UL: 300 V / 12 A / AWG 28 - AWG 14
Förpackning	Tube

Mått och vikter

Djup	12,7 mm
Byggdjup (tum)	0,5 inch
Höjd	14,4 mm
Bygghöjd (tum)	0,567 inch
Höjd lägstbyggande	12,9 mm
Bredd	15,63 mm
Byggbredd (tum)	0,615 inch
Nettovikt	3,8 g

Temperaturer

Varaktig driftstemperatur, max.

120 °C

Miljööverenstämmelse för produkt

REACH SVHC	/
RoHS-kompatibilitetsstatus	Kompatibel utan undantag

Karakteristiska systemvärden

Produktfamilj	OMNIMATE Signal – serie LSF
Ledaranslutningsteknik	PUSH IN med manöverknapp
Montering på kretskortet	THT/THR lödanslutning
Ledarutgångsriktning	135°
Delning i mm (P)	3,81 mm
Delning i tum (P)	0,15 "
Antal poler	4
Polradstal	1
Uppgraderbar av kunden	Nej
Antal rader	1
Lödstiftlängd (l)	1,5 mm
Tolerans för stiftlängd	+0,1 / -0,3 mm
Dimensioner för lödstift	0,35 x 0,8 mm
Dimensioner för lödstift = d-tolerans	0 / -0,1 mm
Diameter bestyckningshål (D)	1,1 mm
Tolerans diameter bestyckningshål (D)	+ 0,1 mm
Antal lödstift per pol	2
Avisoleringslängd	8 mm
L1 i mm	11,43 mm
L1 i tum	0,45 "
Beröringsskydd enligt DIN VDE 0470	IP 20
Beröringsskydd enligt DIN VDE 57	fingersäker
Skyddsklass	IP20
Genomgångsmotstånd (6)	1,60 mΩ

Materialdata

Isoleringsmaterial	LCP GF
Färgkod	svart
Färgtabell (jämförbar)	RAL 9011
Isoleringsmaterialgrupp	IIIa
CTI (Comparative Tracking Index)	≥ 175
Moisture Level (MSL)	1
Brännbarhetsklass enligt UL 94	V-0
Kontaktmaterial	Cu-legering
Skiktstruktur för lödanslutningen	4...6 µm Sn matt
Lagertemperatur, min.	−40 °C
Lagertemperatur, max.	70 °C
Driftstemperatur, min.	−50 °C
Driftstemperatur, max	120 °C
Temperaturområde Montage, min.	−30 °C
Temperaturområde Montage, max.	120 °C

Anslutningsbara ledare

Anslutningsområde, min.	0,13 mm²
Anslutningsområde, max.	1,5 mm²
Ledardiameter, AWG, min.	AWG 28
Ledardiameter, AWG, max	AWG 14
entrådig, min. H05(07) V-U	0,2 mm²
entrådig, max. H05(07) V-U	1,5 mm²
fintrådig, min. H05(07) V-K	0,2 mm²
fintrådig, max. H05(07) V-K	1,5 mm²
med AEH med krage DIN 46 228/4, min.	0,25 mm²
med ändhylsa med krage DIN 46 228/4, max.	0,75 mm²
med ändhylsa, DIN 46228 pt 1, min.	0,25 mm²
med ändhylsa enligt DIN 46 228/1, max.	1,5 mm²
Anslutningsbar ledare	Ledarens anslutningsarea: Typ: fintrådig nominell: 0,25 mm² kabelsko: Avisoleringslängd: nominell: 10 mm Rekommenderad ändhylsa: 9025760000 Ledarens anslutningsarea: Typ: fintrådig nominell: 0,34 mm² kabelsko: Avisoleringslängd: nominell: 10 mm Rekommenderad ändhylsa: 9025770000 Ledarens anslutningsarea: Typ: fintrådig nominell: 0,5 mm² kabelsko: Avisoleringslängd: nominell: 10 mm Rekommenderad ändhylsa: 0690700000 Ledarens anslutningsarea: Typ: fintrådig nominell: 0,75 mm² kabelsko: Avisoleringslängd: nominell: 10 mm Rekommenderad ändhylsa: 9021040000
Referenstext	Längd på hylsor ska väljas beroende på produkten och märkspänningen. Ytterdiametern på plastkragen ska inte vara större än rastret (P)

Märkdata enligt IEC

testad enligt standard	IEC 60664-1 IEC 61984
Märkström, min. antal poler (Tu=20°C)	17,5 A
Märkström, max. antal poler (Tu=20°C)	16 A
Märkström, min. antal poler (Tu=40°C)	17,5 A
Märkström, max. antal poler (Tu=40°C)	14 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2	320 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2	160 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3	160 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2	2,5 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2	2,5 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3	2,5 kV
Korttidströmhållfasthet	3 x 1s mit 80 A

Märkdata enligt CSA

Institut (CSA)	CSA
Certifikat nr. (CSA)	200039-1664286
Märkspänning (användargrupp B / CSA)	300 V
Märkspänning (användargrupp D / CSA)	300 V
Märkström (användargrupp B / CSA)	10 A
Märkström (användargrupp D / CSA)	10 A
Ledardiameter AWG, min.	AWG 28
Ledardiameter AWG, max.	AWG 14
Hänvisning till godkännandevärden	Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Institut (cURus)	CURUS
Certifikat nr (cURus)	E60693
Märkspänning (användargrupp B / UL 1059)	300 V
Märkspänning (användargrupp D / UL 1059)	300 V
Märkström (användargrupp B / UL 1059)	12 A
Märkström (användargrupp D / UL 1059)	10 A
Ledardiameter AWG, min.	AWG 28
Ledardiameter AWG, max.	AWG 14
Hänvisning till godkännandevärden	Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

Förpackning	Tube
VPE-längd	554 mm
VPE-bredd	21 mm
VPE-höjd	17 mm
Surface resistance	Rs = 10⁹ - 10¹² Ω

Typprovningar

Test: Hållfasthet för märkningar	Test: ursprungsmärkning, typmärkning, raster, hållbarhet Utvärdering: tillgänglig Test: godkännande märkning UL Utvärdering: på förpackningsetikett
Test: Klämbar area	Standard: DIN EN 60999-1 avsnitt 9.5 / 12.00, DIN EN 60947-1 avsnitt 8.2.4.5.1 / 12.02 Typ av ledare: Typ av ledare och för ledararea: massiv 0,14 mm² Typ av ledare och för ledararea: flertrådig 0,14 mm² Typ av ledare och för ledararea: massiv 1,5 mm² Typ av ledare och för ledararea: flertrådig 1,5 mm² Typ av ledare och för ledararea: AWG 24/1 Typ av ledare och för ledararea: AWG 24/19 Typ av ledare och för ledararea: AWG 16/1 Typ av ledare och för ledararea: AWG 16/19 Utvärdering: godkänd
Test beträffande ledare som skadats och lossnat oavsiktligt	Standard: DIN EN 60999-1 avsnitt 9.5 / 12.00 Krav: 0,2 kg Typ av ledare: Typ av ledare och för ledararea: AWG 24/1 Typ av ledare och för ledararea: AWG 24/19 Utvärdering: godkänd Krav: 0,3 kg Typ av ledare: Typ av ledare och för ledararea: flertrådig 0,25 mm² Typ av ledare och för ledararea: H05V-U0.5 Utvärdering: godkänd Krav: 0,4 kg Typ av ledare: Typ av ledare och för ledararea: H07V-U1.5 Typ av ledare och för ledararea: H07V-K1.5 Typ av ledare och för ledararea: AWG 16/1 Typ av ledare och för ledararea: AWG 16/19 Utvärdering: godkänd
Frånslagstest	Standard: DIN EN 60999-1 avsnitt 9.5 / 12.00 Krav: 0,2 kg Typ av ledare: Typ av ledare och för ledararea: AWG 24/1 Typ av ledare och för ledararea: AWG 24/19 Utvärdering: godkänd Krav: 0,3 kg Typ av ledare: Typ av ledare och för ledararea: flertrådig 0,25 mm² Typ av ledare och för ledararea: H05V-U0.5 Utvärdering: godkänd Krav: 0,4 kg Typ av ledare: Typ av ledare och för ledararea: H07V-U1.5 Typ av ledare och för ledararea: H07V-K1.5 Typ av ledare och för ledararea: AWG 16/1 Typ av ledare och för ledararea: AWG 16/19 Utvärdering: godkänd

Viktig hänvisningstext

IPC-konformitet

Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.

Hänvisningstext

• Ytterligare färger på tryckknapparna finns på förfrågan.
• Manöverkraft för sliden max. 40 N
• Märkström relaterad till märkarea och min. antal poler.
• AEH med plastkrage enligt DIN 46228/4
• AEH utan plastkrage enligt DIN 46228/1
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Kontaktpressningsform "A" för ändhylsor med krimpverktyg PZ 6/5 rekommenderas.
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Nedladdningar

Godkännande/Certifikat/Dokument om överensstämmelse	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Teknikuppgifter Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_71020)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1885430000)
Kataloger	[Catalogues in PDF-format](LINK/Catalog.html)
Broschyrer	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [MB SMT EN](http://download.weidmueller.com/asset/download/file/38206) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195)
Informationstext för ytmonteringsteknologi	[Download Whitepaper](LINK/wp_smt_EN.html)

Klassificeringar

ETIM 6.0	EC002643
ETIM 7.0	EC002643
ETIM 8.0	EC002643
ETIM 9.0	EC002643
ECLASS 9.0	27-44-04-01
ECLASS 9.1	27-44-04-01
ECLASS 10.0	27-44-04-01
ECLASS 11.0	27-46-01-01
ECLASS 12.0	27-46-01-01
ECLASS 13.0	27-46-01-01
ECLASS 14.0	27-46-01-01

Godkännanden

Godkännanden	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif)
ROHS	Uppfyllelse
UL File Number Search	[UL-webbplats](LINK/UL_search.html)
Certifikat nr (cURus)	E60693
