MAZ DC/DC SELECT
MAZ DC/DC SELECT

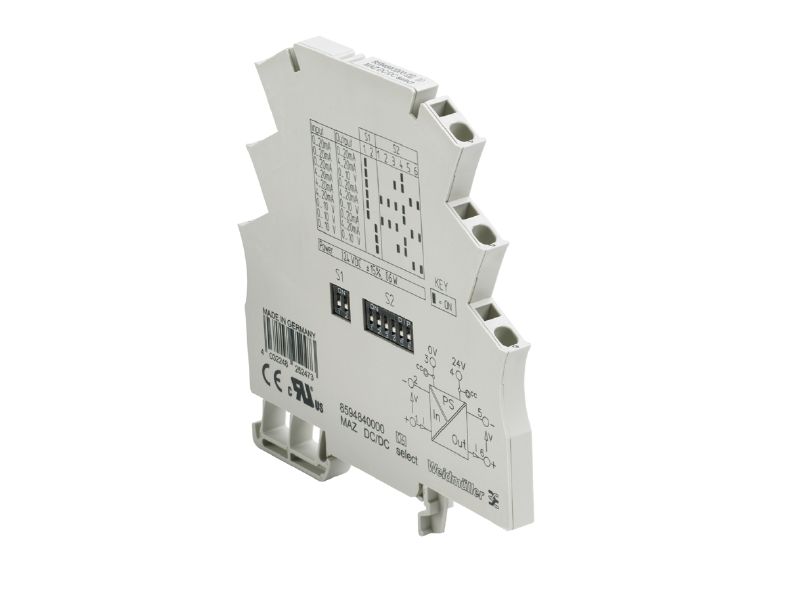

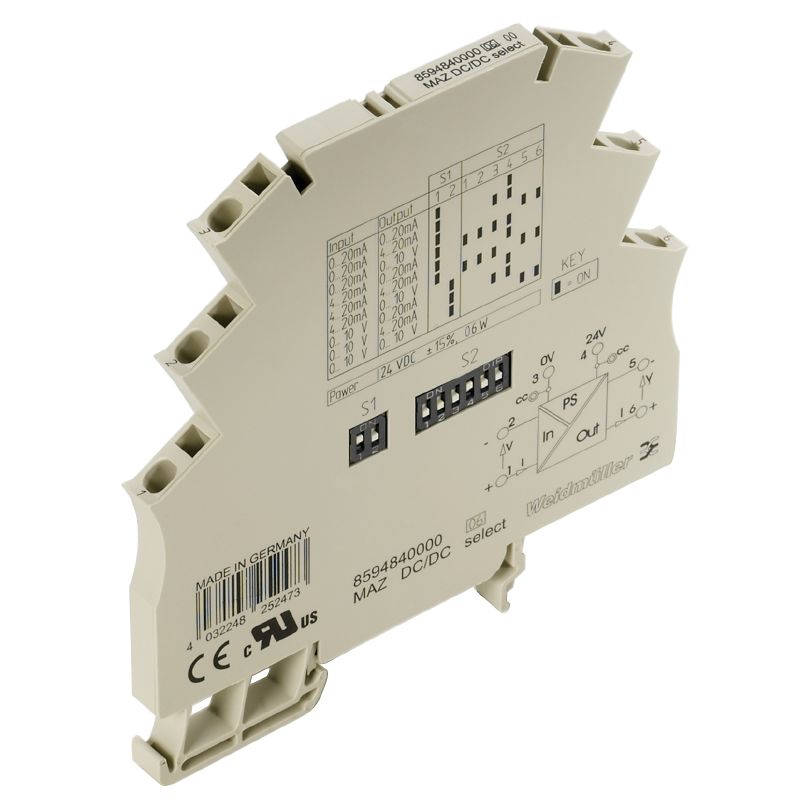

Produktillustration
MAZ DC/DC SELECT

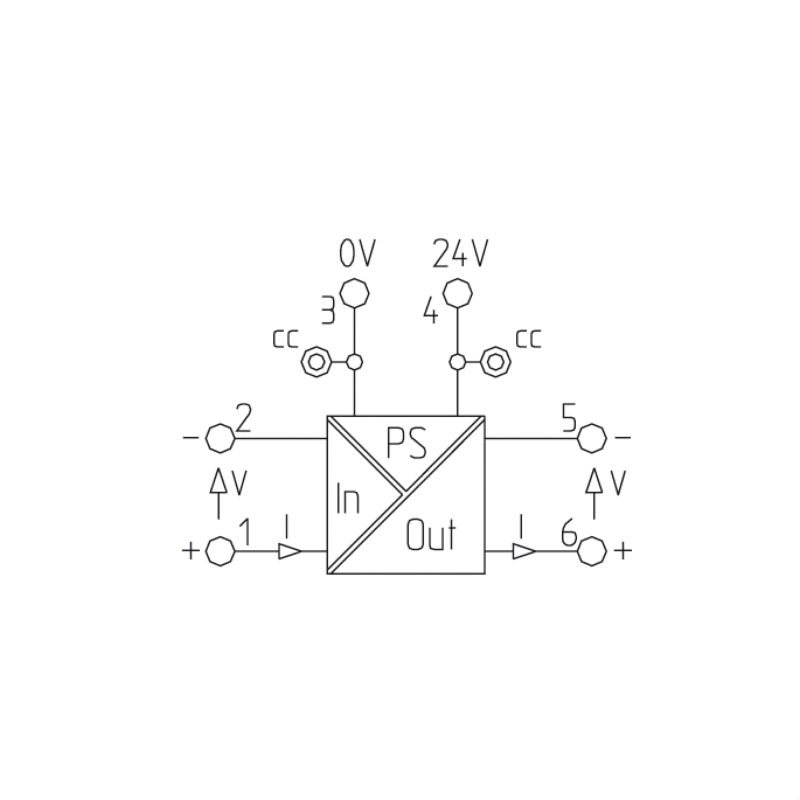

El-symbol

MAZ DC/DC SELECT

MICROSERIES, Signalomvandlare/isolator

Produkt-ID 8594840000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 2 Använda produkter 16
Allmänna beställningsdata Mått och vikter Temperaturer Sannolikhet för bortfall Miljööverenstämmelse för produkt Ingång Utgång Allmänna uppgifter Isolationskoordination Anslutningsdata Klassificeringar Godkännanden

Allmänna beställningsdata

Utförande
MICROSERIES, Signalomvandlare/isolator
Art.nr.
8594840000
Typ
MAZ DC/DC SELECT
GTIN (EAN)
4032248252473
Förp.
1  items

Mått och vikter

Djup
97,8  mm
Byggdjup (tum)
3,85  inch
Bredd
6,1  mm
Byggbredd (tum)
0,24  inch
Längd
92  mm
Bygglängd (tum)
3,622  inch
Nettovikt
43  g

Temperaturer

Lagertemperatur
-20 °C...85 °C
Drifttemperatur
0 °C...55 °C
Fuktighet vid driftstemperatur
0...95 % (ingen daggbildning)

Sannolikhet för bortfall

SIL enligt IEC 61508
Ingen
MTTF
440  a

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel
REACH SVHC
Lead 7439-92-1
SCIP
4c08c934-ef45-4df2-8269-ccadfff1d702

Ingång

Antal ingångar
1
Ingångsmotstånd spänning
100 kΩ
Ingångsmotstånd ström
≤ 5 Ω
ingångsspänning
0...10 V
ingångsström
0...20 mA
4...20 mA
Spänningsfall
<0.1 V @ IIN =20 mA (current input)

Utgång

Antal utgångar
1
Gränsfrekvens (-3 dB)
> 100 Hz
Lastmotstånd spänning
≥ 10 kΩ
Lastmotstånd ström
≤ 500 Ω
Utgångsspänning, kommentar
0...10 V
Utgångsström
0...20 mA
4...20 mA

Allmänna uppgifter

Ineffekt
ca. 0,6 W
noggrannhet
< 0,5 % av slutvärdet
Nominell strömförbrukning
1,5  VA
Skena
TS 35
Skyddsklass
IP20
Spänningsförsörjning
24 V DC ± 15 %
Temperaturkoefficient
≤ 150 ppm/K av slutvärdet

Isolationskoordination

EMC-Normer
DIN EN 61326
Galvanisk isolation
3-vägs-isolation
Isolationsspänning
500 Veff / 1 s
Isolationsspänning in- resp. utgång/matning
500 Veff / 1 s
Isolationsspänning in- resp. utgång/TS
500 Veff / 1 s
Märkspänning
50 V
Nedsmutsningsgrad
2
Överspänningskategori
II

Anslutningsdata

Anslutningstyp
Fjäderanslutning
Anslutningsområde, märkarea
1,5  mm²
Anslutningsområde, min.
0,5  mm²
Anslutningsområde, max.
2,5  mm²

Klassificeringar

ETIM 6.0
EC002653
ETIM 7.0
EC002653
ETIM 8.0
EC002653
ETIM 9.0
EC002653
ETIM 10.0
EC002653
ECLASS 9.0
27-21-01-20
ECLASS 9.1
27-21-01-20
ECLASS 10.0
27-21-01-20
ECLASS 11.0
27-21-01-20
ECLASS 12.0
27-21-01-20
ECLASS 13.0
27-21-01-20
ECLASS 14.0
27-21-01-20
ECLASS 15.0
27-21-01-20

Godkännanden

Godkännanden
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319215/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_322323/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319225/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E175400
Certifikat-Nr. (cULus)
E345958
Certificat-nr (cULusEX)
E346097
