Egenskaper
| Utförande | Strömförsörjning, switchat nätaggregat, 5 V |
| Art.nr. | 2580210000 |

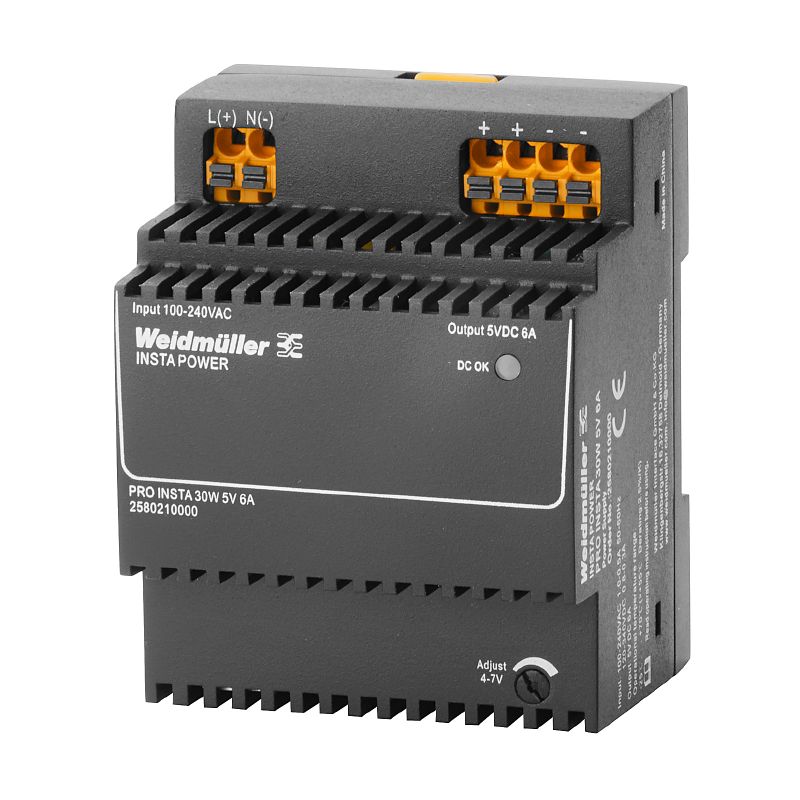

| Typ | PRO INSTA 30W 5V 6A |
| GTIN (EAN) | 4050118590937 |
| Förp. | 1 items |
| Djup | 60 mm |
| Byggdjup (tum) | 2,362 inch |
| Höjd | 90 mm |
| Bygghöjd (tum) | 3,543 inch |
| Bredd | 72 mm |
| Byggbredd (tum) | 2,835 inch |
| Nettovikt | 256 g |
| Lagertemperatur | -40 °C...85 °C |
| Drifttemperatur | -25 °C...70 °C |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 6c, 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
Lead monoxide 1317-36-8 |
| SCIP | d62541f7-8058-4336-b693-7303c8b40800 |
| Anslutningsteknik | PUSH IN med manöverknapp |
| Frekvensområde AC | 45…65 Hz |
| Ingångssäkring (intern) | Ja |
| Ingångsspänningsområde AC | 85…264 V AC (derating @ 100 V AC) |
| Ingångsspänningsområde DC | 95…370 V DC |
| Inkopplingsströmmen | max. 40 A |
| Ledaranslutningsteknik | PUSH IN med manöverknapp |
| Märkingångsspänning | 110...240 V AC / 120...340 V DC |
| Nominell strömförbrukning | 36,6 VA |
| Rekommenderad försäkring |
2 A/DI, smältsäkring 6 A, kar. B, automatsäkring 2...4 A, kar. C, automatsäkring |
| Strömförbrukning AC | 0.5 A @ 230 V AC / 1.0 A @ 100 V AC |
| Strömförbrukning DC | 0.2 A @ 370 V DC / 0.5 A @ 120 V DC |
| Anslutningsteknik | PUSH IN |
| Kapacitiv last | obegränsad |
| Kontinuerlig utgångsström @ UNominell |
6 A @ 55 °C
3.75 A @ 70 °C |
| Ledaranslutningsteknik | PUSH IN med manöverknapp |
| Märkutgångsspänning | 5 V DC ± 2 % |
| Nominell utgående temperatur för Unom | 6 A @ 55 °C |
| Restbrum, brytande toppar | < 50 mVss @ UNenn, Full Load |
| Stigningstid | ≤ 100 ms |
| Uteffekt | 30 W |
| Utgångsspänning, kommentar | (kan ställas in med potentiometer på fronten) |
| Utgångsspänning, min. | 4 V |
| Utgångsspännning, max. | 7 V |
| Utgångsström (max.) | 6 A |
| Förlusteffekt, märklast | 5,4 W |
| Förlusteffekt, tomgång | 0,45 W |
| Inbyggnadsläge, monteringsanvisning | Horisontellt på TS35-montageskena. 50 mm avstånd upptill & nedtill för luftcirkulation, 10 mm avstånd till angränsande aktiva komponenter vid full belastning, 5 mm avstånd till angränsande passiva komponenter, kan monteras intill varandra utan avstånd vid 90 % nominell belastning |
| Kapslingsutförande | Skyddsisolering, plast |
| Kortslutningsskydd |
Ja
intern |
| MTBF |
|
| Skydd mot återspänningar från lasten | 8…10 V DC |
| Skyddsklass | IP20 |
| Verkningsgrad | 82 % |
| Begränsning av övertoner i nätet |
EN 61000-4-2 (ESD)|EN 61000-4-3 och EN 61000-4-8 (fält)|EN 61000-4-4 (burst)|EN 61000-4-5 (överspänning)|EN 61000-4-6 (ledd)|EN 61000-4-11 (dips)
EN 61000-4-11 (dips) |
| Bullervärde enligt EN55032 | Klass B |
| Interferenstålighetstest enligt |
EN 61000-4-2 (ESD)|EN 61000-4-3 och EN 61000-4-8 (fält)|EN 61000-4-4 (burst)|EN 61000-4-5 (överspänning)|EN 61000-4-6 (ledd)|EN 61000-4-11 (dips)
EN 61000-4-11 (dips) |
| Tålighet mot stötar IEC 60068-2-27 | 15 g i alla riktningar |
| Tålighet mot vibrationer IEC 60068-2-6 | 2,3 g |
| Isolationsspänning ingång / utgång | 4 kV |
| Isolationsspänning utgång/jord | 3,5 kV |
| Isolationsspänning utgång/jord | 0,5 kV |
| Nedsmutsningsgrad | 2 |
| Skyddsklass | II |
| Elektrisk utrustning av maskiner | enligt EN60204 |
| Säker frånskiljning / skydd mot elektrisk stöt | VDE 0100-410/enligt DIN 57100-410 |
| Säkerhetstransformatorer för nätaggregat | Enligt EN 61558-2-16 |
| Skydd mot farliga kroppsströmmar | Enligt VDE 0106-101 |
| Skyddsklenspänning |
SELV enligt IEC 60950-1
PELV enligt EN 60204-1 |
| Utrustning med elektroniska driftmedel | enligt EN50178/VDE0160 |
| Anslutningsteknik | PUSH IN med manöverknapp |
| Antal plintar | 2 (L,N) |
| Ledardiameter, AWG/kcmil, , max | 12 |
| Ledardiameter, AWG/kcmil, , min | 24 |
| Ledardiameter, en-/flertrådig , max. | 2,5 mm² |
| Ledardiameter, en-/flertrådig , min. | 0,25 mm² |
| Ledardiameter, flexibel , max. | 2,5 mm² |
| Ledardiameter, flexibel , min. | 0,25 mm² |
| Anslutningsteknik | PUSH IN |
| Antal plintar | 4 (++ / --) |
| Ledardiameter, AWG/kcmil, , max | 12 |
| Ledardiameter, AWG/kcmil, , min | 24 |
| Ledardiameter, en-/flertrådig , max. | 2,5 mm² |
| Ledardiameter, en-/flertrådig , min. | 0,25 mm² |
| Ledardiameter, flexibel , max. | 2,5 mm² |
| Ledardiameter, flexibel , min. | 0,25 mm² |
| LED grön | Drivspänning OK |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[PRO INSTA 60W_30W 5V EN 62368-1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306090)
[CSA UL508 UL 121201 Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306092) [UL 61010 Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306094) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86894) [UK Conformity Assessed](https://mdcop.weidmueller.com/mediadelivery/asset/900_313928) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_96335) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2580210000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2580210000) |
| Användardokumentation | [Operating instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_86627) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002540 |
| ETIM 7.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| ETIM 9.0 | EC002540 |
| ECLASS 9.0 | 27-04-07-01 |
| ECLASS 9.1 | 27-04-07-01 |
| ECLASS 10.0 | 27-04-07-01 |
| ECLASS 11.0 | 27-04-07-01 |
| ECLASS 12.0 | 27-04-07-01 |
| ECLASS 13.0 | 27-04-07-01 |
| ECLASS 14.0 | 27-04-07-01 |
| Godkännanden |    |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat-Nr. (cULus) | E258476 |
